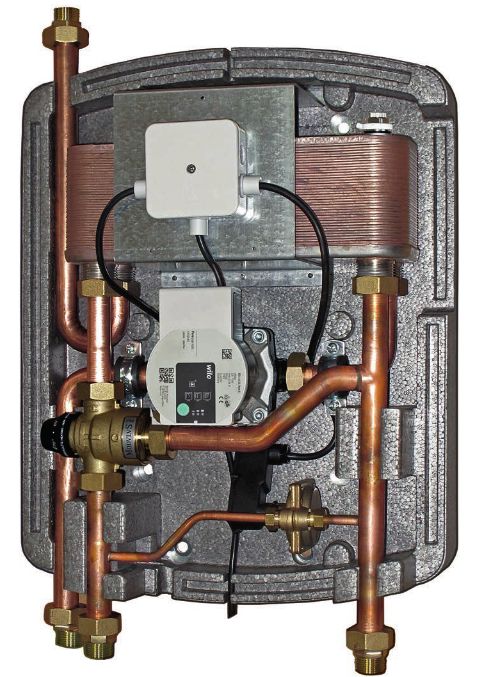

Thermostatische Frischwasserstation F1

Die kompakte und komplett vorgefertigte thermostatische Frischwasserstation für die komfortable und hygienische Trinkwassererwärmung nach dem Durchlauferhitzerprinzip. Das warme Wasser wird in dem Moment erwärmt, wenn es benötigt wird. So steht immer frisches warmes und hygienisch einwandfreies Trinkwasser zur Verfügung, ohne daß ein Warmwasserspeicher erforderlich ist. Die Energie zur Trinkwassererwärmung kommt aus einem Pufferspeicher, der durch die unterschiedlichsten Systeme beheizt werden kann - durch Solarsysteme ebenso wie durch Festbrennstoffkessel, herkömmliche Öl-/Gaskessel oder andere Systeme. Die Frischwasserstation F1 ist auch gut geeignet für den Einsatz in Verbindung mit einer thermischen Solaranlage.

Vorteile:

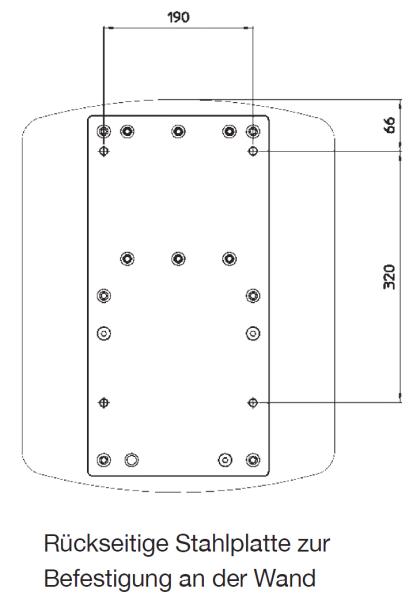

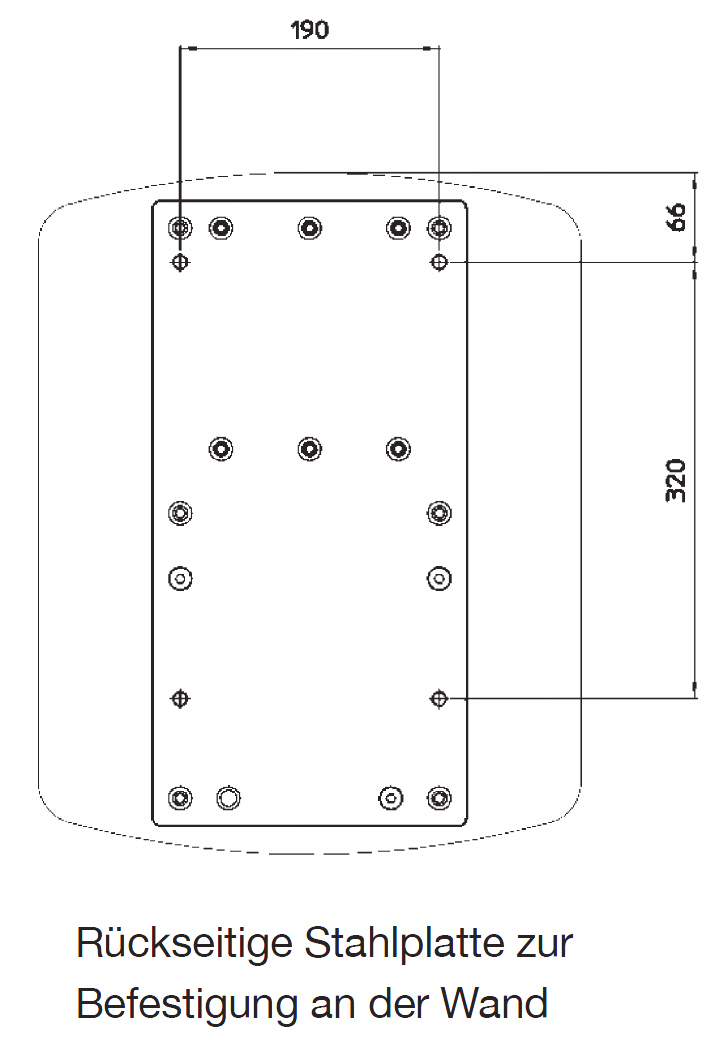

• schnelle und einfache Montage durch große, integrierte rückwärtige Stahlplatte
• alle Anschlüsse mit 3/4"
• komplett flachdichtend verschraubt
• Rückflußverhinderer im Kaltwasserzulauf
• Rückflußverhinderer im Warmwasserauslauf
• Rückflußverhinderer im Puffervorlauf (heißes Heizungswasser)
• Temperaturregelung für das Warmwasser über thermostatisches Mischventil, einstellbar von 45 °C bis 70 °C
• hocheffizienter Edelstahl-Plattenwärmetauscher zur optimalen Wärmeübertragung mit automatischem Entlüftungsventil
• Hocheffizienzpumpe Wilo Para 15/8-75/SC komplett vorverdrahtet und montiert
• Differenzdruckschalter zwischen Kalt- und Warmwasser der ab dem Mindestdurchfluß von 1 l/min. die Pumpe einschaltet

Technische Daten:

• Werkstoff: Messing, Kupfer
• Dichtungen: EPDM / Klingersil
• Isolierung: EPP
• Anzahl Platten:
  F1-20: 24 Platten
  F1-40: 40 Platten
• Platten und Stutzen: Edelstahl AISI 316
  Lot: Kupfer
• Max. Druck primär: 3 bar
  Max. Druck sekundär 6 bar
• Betriebstemperatur: 2 °C bis 95 °C
• Zapfleistung F1-20: bis zu 20 l/min
• Zapfleistung F1-40: bis zu 40 l/min
• Primärpumpe: 10 - 75 Watt
  Wilo Para 15/8-75/SC

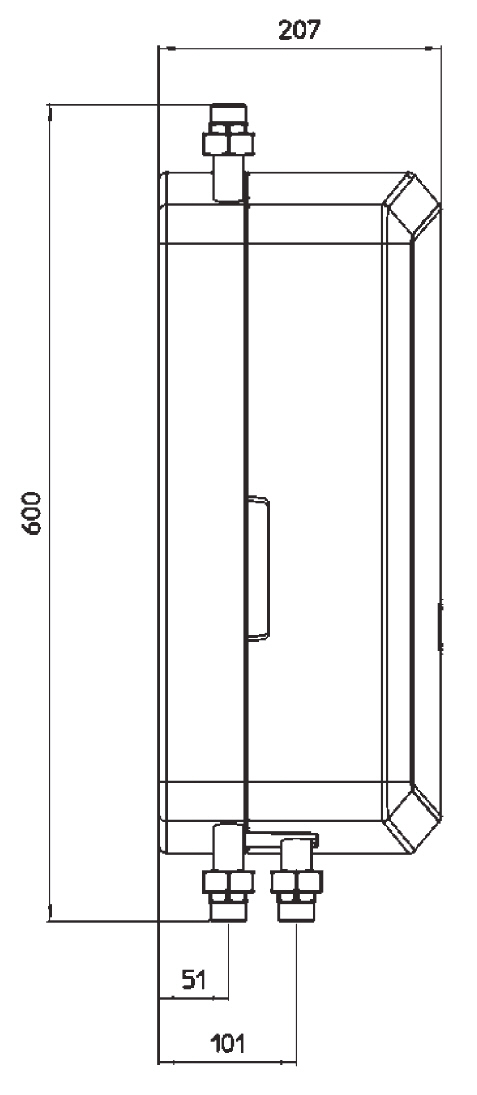

• Maße (B x H): 398 x 600 mm

Für weitere Informationen und alle technischen Einzelheiten schauen Sie bitte im Datenblatt.
Thermostatische Frischwasserstationen haben je nach Zapfmenge und Speichertemperatur stark schwankende Rücklauftemperaturen in den Speicher. Um diese so niedrig wie möglich zu halten, muß die Pumpenleistung entsprechend ausgewählt und eingestellt werden. Ist diese zu niedrig, wird die eingestellte Temperatur bei größerem Durchfluß nicht erreicht. Dann muß die Pumpe stärker eingestellt werden.

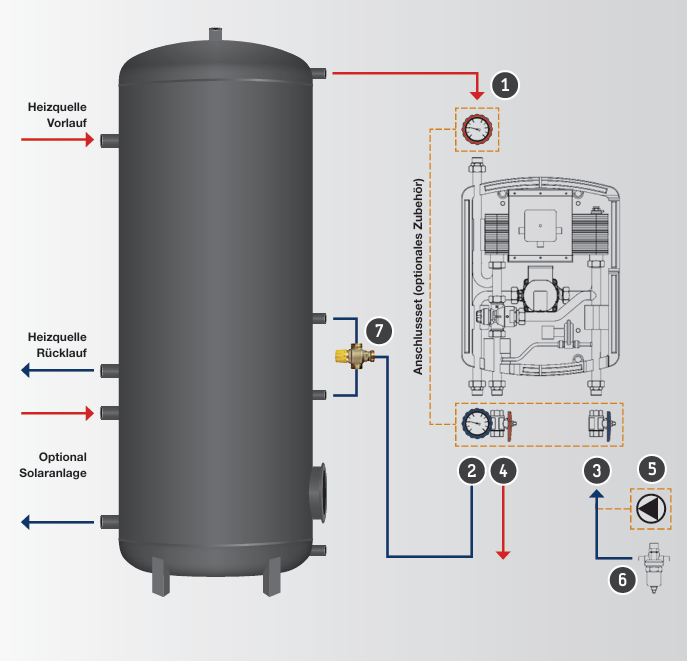

Wir empfehlen den Rücklauf von der Frischwasserstation F1 zum Speicher mit einem Einschichtrohr auszuführen. Gerne beraten wir Sie.


Hersteller:

TWL-Technologie GmbH, Im Gewerbegebiet 2-12, 92271 Freihung, Deutschland, vertrieb@twl-technologie.de
