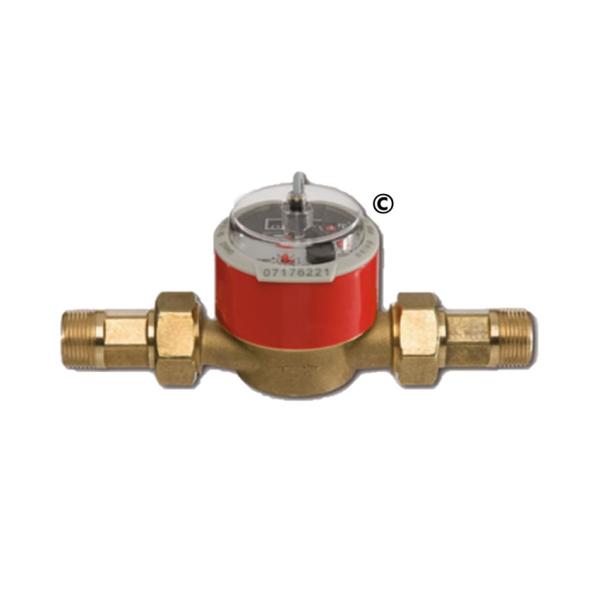

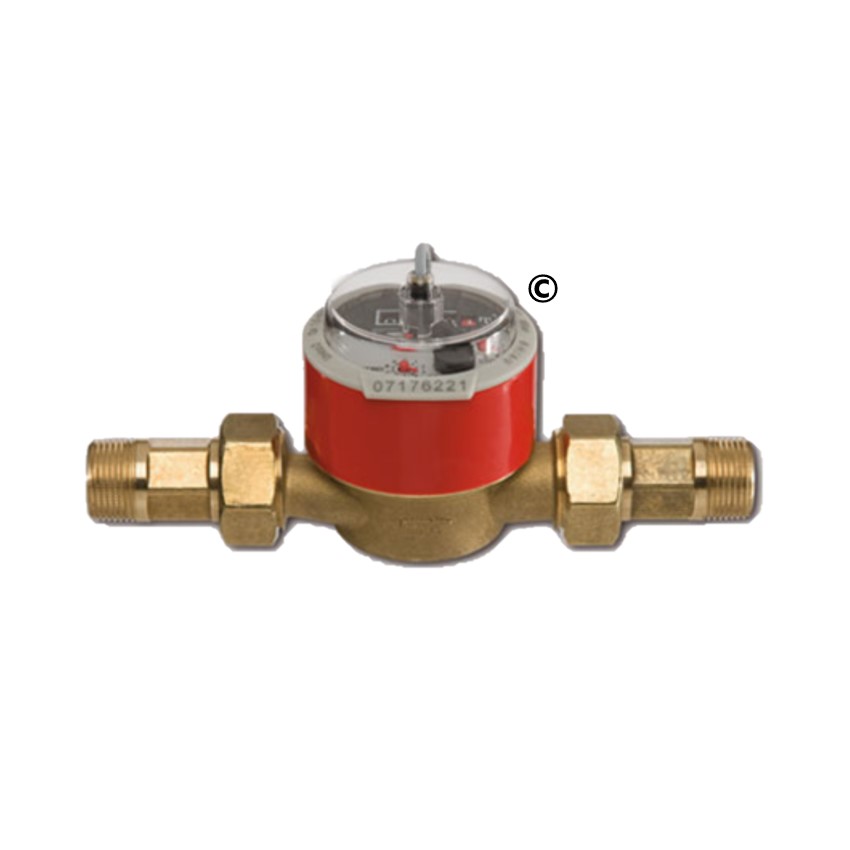

Wärmemengenzähler / Volumenmesser für Solaranlagen und Heizungen
Resol Typ V40-15
Meßgerät mit Kontaktgeber zur Erfassung des Durchflusses
von Wasser oder Wasser-Glykol-Gemischen.
Zusammen mit der Temperaturmessung im Vorlauf und im Rücklauf über die beiden mitgelieferten Temperaturfühler
kann ein entsprechender Solarregler die von einer Anlage generierte oder verbrauchte Wärmemenge berechnen und anzeigen.
Beispiel für geeigneten Regler:
Temperatur Differenz Regler DeltaSol-MX.
Technische Daten
| Parameter |
Bezeichnung |
Wert |
| Impulsrate |
Liter/Imp. |
10 |
| Nennweite |
DN |
20 |
Anschlußgewinde
am Zähler |
Zoll |
1" AG |
Anschlußgewinde
der Verschraubung |
Zoll |
3/4" AG |
| max. Betriebsdruck |
Pmax |
16 bar |
| max. Betriebstemperatur |
tmax |
120 °C |
| Nenndurchfluß |
Qn |
1,5 m³/h |
| größter Durchfluß |
Qmax |
3 m³/h |
| Trenngrenze ± 3% |
Qt |
120 l/h |
kleinster Durchfluß
horizontal |
Qmin |
30 l/h |
kleinster Durchfluß
vertikal |
Qmin |
60 l/h |
| Resol Art. Nr. |
|
28001110 |
Lieferumfang:
- Wärmemengenzähler Resol V40-15
- 2x Sensor PT 1000 mit Tauchhülse + Kabelverschraubung
- 2x Anschlußverschraubung 3/4“ AG
Hersteller:
RESOL - Elektronische Regelungen GmbH
Heiskampstr. 10
45527 Hattingen
Deutschland
