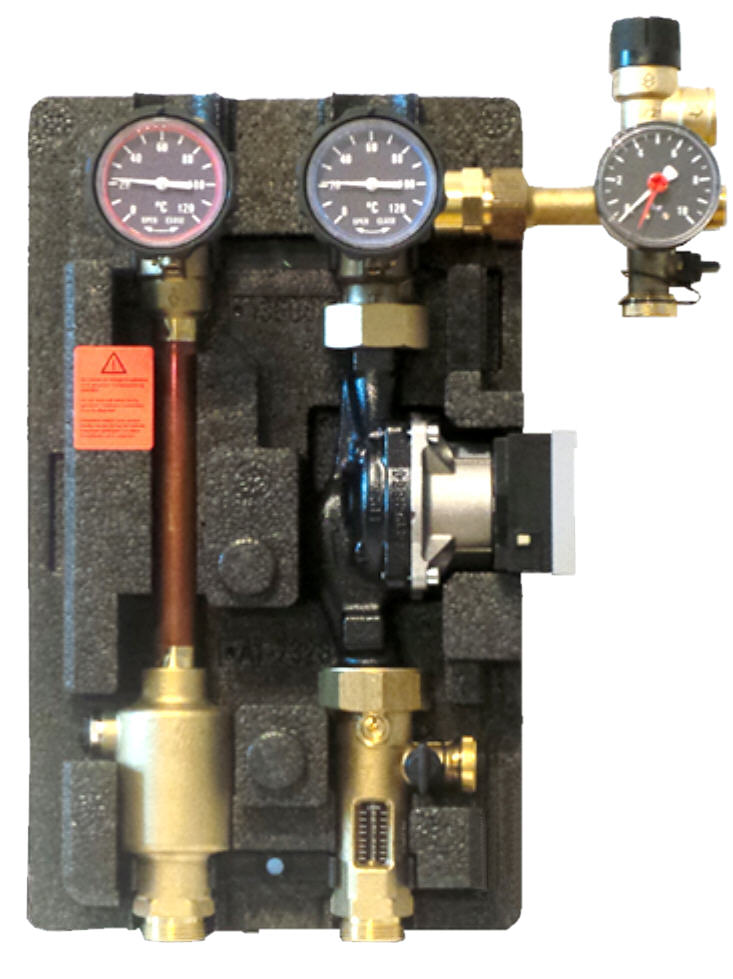

Solarstation Regusol LH-15 (= LH 180)

OVENTROP-"Regusol LH-180" ist eine solare Übergabestation mit Hocheffizienzpumpe, permanentem Entlüfter, Durchflußmessung und Sicherheitsgruppe.
Komplette, vormontierte auf Dichtheit geprüfte Einheit für den Solarkreislauf.
Anschlußmöglichkeit eines Ausdehnungsgefäßes an der Sicherheitsgruppe.
Anschlüsse für die Befüllung und Spülung (Luft aus dem System spülen).

Bestehend aus:

• Hocheffizienz Umwälzpumpe mit Ansteuerung über Pulsweitenmodulation (PWM) mit Niederspannung Wilo Yonos Para ST 25/7-PWM2.
  Herkömmliche Solarregler können diese Pumpe nur über einen Signalwandler ansteuern.
• Kugelhahn mit integriertem Sperrventil, Thermometer und Anschluß für Sicherheitsgruppe (blau, Rücklauf)
• Kugelhahn mit integriertem Sperrventil und Thermometer (rot, Vorlauf)
• Durchflußmesser (Volumenstromanzeiger) mit Absperrung, Einstellung und seitlichem Füll- und Entleerungskugelhahn
• Sicherheitsventil 6 bar
• Abgang 3/4" zum Ausdehnungsgefäß
• Manometer 10 bar
• Füll- und Entleerungskugelhahn
• aufstellbare Schwerkraftbremse
• Wandmontagevorrichtung
• Isolierung
• permanenter Entlüfter

Bei der Regusol LH-180 Solarstation kann der hydraulische Abgleich, die Durchflußmessung und die Entlüftung direkt an der Station vorgenommen werden. Mit dem eingebauten Durchflußmesser wird die erforderliche Fluidmenge des Primärkreislaufes exakt und bequem eingestellt und kontrolliert. Die permanente Entlüftung erfüllt höchste Ansprüche und hält die Anlage luftfrei. Die Durchflußmessung beruht auf dem Schwebekörperprinzip.

Die Meß- und Anzeigeeinheit ist im Armaturenkörper integriert. Die Entlüftung erfolgt durch besondere strömungstechnische Maßnahmen, wobei die Luft im Oberteil der Entlüfterflasche gesammelt wird und sporadisch abgelassen werden kann. Über das anfallende Luftvolumen lassen sich zudem Undichtigkeiten im System erkennen.

Der Volumenstrom, der in der Anlage umgewälzt wird, ist abhängig von der Betriebsweise, der Kollektorfläche sowie der Leistung des Wärmetauschers (sekundär, im Pufferspeicher).

Die Auslegung der Umwälzpumpe Wilo Yonos Para ST 25/7 (der Solarstation) ist so ausgelegt, daß sie in einem sehr breiten Spektrum für Solaranlagen bis ca. 50 m² den nötigen Volumenstrom bei ausreichendem Druck erbringt, so daß die Druckverluste, die im Wärmetauscher, im Kollektor, in der Verrohrung und den Armaturen der Anlage entstehen leicht überwunden werden.

Die empfohlene Kollektorfläche beträgt:

Bis 25 m² Regusol LH-180, 2 – 15 l/min

Technische Daten:

Die Solarstation hat 4 Anschlüsse für 1" Überwurfmuttern.
Da diese nach innen konisch sind, liegen 4 konische Ringe bei, die diese Anschlüsse flachdichtend machen, so daß Solarwellrohr direkt angeschlossen werden kann.

Ein ausführliches Datenblatt können Sie hier als PDF herunterladen.

Hersteller:

Oventrop GmbH & Co. KG
Paul-Oventrop-Str. 1
59939 Olsberg
Deutschland
