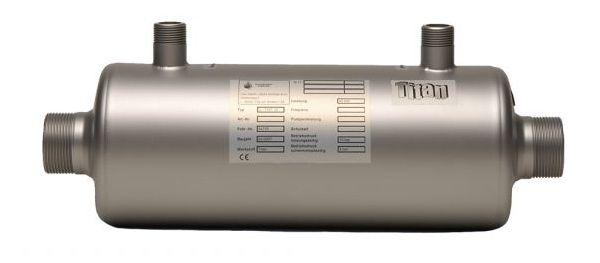

Titan Schwimmbad-Heizungswärmetauscher D-TWT 35
Daprà Schwimmbad Heizungs-Wärme-Tauscher TWT 35 aus Voll-Titan mit Gewindeanschluß 1 1/2" AG und 3/4" AG
Mit oder ohne Befestigungsschellen.
Charakteristika
- Material: Ganz aus Titan. Hervorragend geeignet für Solebecken, Meerwasser und alle Anlagen mit hohem Desinfektionsanforderungen.
Hohe Konzentrationen von Chlor zerstören Edelstahl, V2A ebenso wie V4A. Mit diesem Titan-Wärmetauscher kann auch eine Überdosierung Ihrem Wärmetauscher nicht schaden! - Einsatz: Geeignet für die Erwärmung von Schwimmbädern, Whirlpools und andere Anlagen
- Betriebsdruck: Heizungsseitig maximal 10 bar, badewasserseitig maximal 3 bar
- Beheizung: Durch Heizkessel, Wärmepumpe, Solarkollektoren oder andere Heißwasserquellen
- Inbetriebnahme: Siehe Installationsanweisung
- Poolwasseranschluß über Außengewinde 1 1/2"
- Anschluß heizungsseitig 3/4" Außengewinde
- Nennleistung bei Vorlauftemperatur (abhängig von der primären und sekundären Durchströmung) bei 90°C: 42 kW; bei 60°C: 24 kW
Lieferung mit oder ohne Befestigungsschellen (Halterungen) aus Kunststoff.
Die Daprà Titan-Wärme-Tauscher der Serie D-TWT aus Titan sind zur Beheizung von Schwimmbadwasser durch Umwälzpumpen in Warmwasserheizungsanlagen mit hohem Salzgehalt. Die Wärmeübertragung erfolgt im Gegenstromprinzip und ausschließlich während der Filterlaufzeit. Dazu ist eine elektrische Verriegelung von Heizungs- und Schwimmbadumwälzpumpe vorzusehen. Dabei ist es wichtig, daß jegliche Zirkulation im Primärkreislauf des Wärmetauschers außerhalb der Filterlaufzeit (abgeschalteter Sekundärkreislauf) sicher verhindert wird, etwa durch den Einbau von einer Schwerkraftbremse oder einer Zonenabsperrung mit elektrischen Ventilen.
Technische Daten | |||||||
| TYP | Leistung in kW |
Tauscher- | Mindest Pumpen- leistung Heizung | Verlust Heizung | Mindest Pumpen- leistung Badewasser | Verlust Badewasser | |
|---|---|---|---|---|---|---|---|
| 90° | 60° | cm² | m3/h | bar | m3/h | bar | |
| D-TWT 35 | 42 | 24 | 1.700 | 3 | 0,18 | 12 | 0,10 |
| D-TWT 65 | 76 | 43 | 3.490 | 4 | 0,22 | 15 | 0,22 |
| D-TWT 93 | 105 | 60 | 5.590 | 6 | 0,40 | 18 | 0,22 |
Abmessungen
| TYP | Art. Nr. | A | B | C | D | F |
|---|---|---|---|---|---|---|
| mm | Ø | mm | Zoll | Zoll | ||
| D-TWT 35 | 10 01 10 | 385 | 125 | 205 | 1 1/2" AG | 3/4” |
| D-TWT 65 | 10 01 11 | 680 | 125 | 495 | 1 1/2" AG | 1” |
| D-TWT 93 | 10 01 12 | 780 | 160 | 590 | 2" AG | 1” |
Montagehinweise
Wärmetauscher müssen frostsicher installiert werden oder bei Frostgefahr und sind bei längerer Betriebsruhe (über einen Monat) vollständig zu entleeren und falls nötig zu demontieren.
Um ein Leerlaufen des Wärmetauschers zu verhindern, muß eine Montage oberhalb des Wasserspiegels des Schwimmbeckens in einer Rohrschleife erfolgen.
Eine senkrechte Installation vereinfacht das Entlüften und Entleeren.
Wärmeführende Bauteile sind nach DIN 12828 gegen Übertemperatur abzusichern. Die normgerechte Installation und Absicherung gegen Übertemperatur muß bauseitig durch den Installateur bzw. Heizungsbauer erfolgen.
Eine Dosierung von Wasserpflegemitteln hat generell in Fliessrichtung nach dem Wärmetauscher zu erfolgen. Ein Rückstrom von Wasserpflegemitteln in den Wärmetauscher, etwa bei abgeschalteter Wasserumwälzung, ist wirksam zu verhindern.
Hinweis zur Gewährleistung
Werden die zulässigen Parameter für das Schwimmbadwasser nach Herstellerangabe bzw. die Montagehinweise oder die Montage- und Betriebsanleitungen der Hersteller nicht beachtet, erlischt jeglicher Gewährleistungs- oder Garantieanspruch.
Datenblatt zum Herunterladen als PDF.
Montage- und Installationsanleitung zum Herunterladen als PDF.
Auswahl:
| TYP mit: | 2 Befestigungs- schellen | Art. Nr. |
|---|---|---|
| D-TWT 35 | 10 01 10 | |
| D-TWT 35 | X | 10 01 10 + 10 01 15 |
Hersteller:
max daprà KG - daprà andreas & Co., Grafenweg 2, 39050 Völs am Schlern, Italien, info@maxdapra.com
