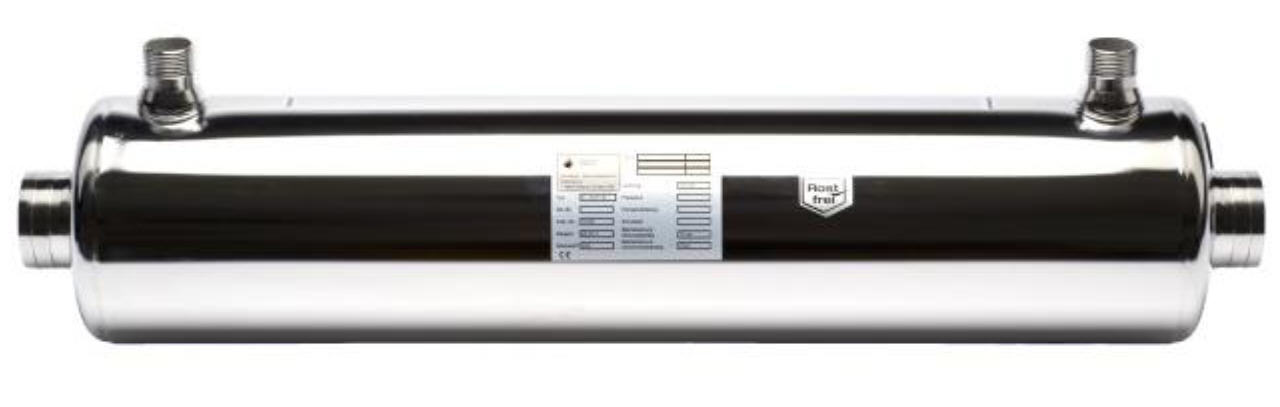

Niedertemperatur Edelstahl Schwimmbad-Heizungswärmetauscher D-NWT 35 kW

Daprà Niedertemperatur-Wärme-Tauscher D-NWT 35 aus Edelstahl V4A elektropoliert, mit Kombimuffe 1 1/2" IG und Tülle für Schlauchmontage.

Mit oder ohne Befestigungsschellen und Gummischlauchmontagesatz.

Charakteristika

• Edelstahl V4A
• Elektropoliert
• Poolwasseranschluß über Kombimuffe 1 1/2" Innengewinde und Tülle für Schlauchmontage
• Anschluß heizungsseitig 1" Außengewinde
• Nennleistung bei Vorlauftemperatur (abhängig von der primären und sekundären Durchströmung) bei 50°C: 60 kW; bei 40°C: 40 kW

Lieferung mit oder ohne Befestigungsschellen (Halterungen) aus Kunststoff und/oder Gummischlauchmontagesatz.

Die Daprà Niedertemperatur-Wärme-Tauscher der Serie D-NWT aus Edelstahl sind zur Beheizung von Schwimmbadwasser durch Umwälzpumpen in Warmwasserheizungsanlagen nach DIN 12828.
Niedertemperaturwärmetauscher sind speziell für den Einsatz beim Heizen mit Wärmepumpen, da diese nicht so hohe Temperaturen liefern und vor allem eine niedrige Spreizung aufweisen. Der D-NWT verfügt über eine speziell vergrößerte Wärmetauscheroberfläche, um auch bei einer niedrigen Heizwassertemperatur die gewünschte Leistung an das Poolwasser übertragen zu können. Dadurch kann eine angeschlossene Wärmepumpe mit niedriger Ausgangstemperatur Ihr Schwimmbad aufheizen.

Die Wärmeübertragung erfolgt im Gegenstromprinzip und ausschließlich während der Filterlaufzeit. Dazu ist eine elektrische Verriegelung von Heizungs- und Schwimmbadumwälzpumpe vorzusehen. Dabei ist es wichtig, daß jegliche Zirkulation im Primärkreislauf des Wärmetauschers außerhalb der Filterlaufzeit (abgeschalteter Sekundärkreislauf) sicher verhindert wird, etwa durch den Einbau von einer Schwerkraftbremse oder einer Zonenabsperrung mit elektrischen Ventilen.

Abmessungen

Achtung: Um Kontaktkorrosion zu verhindern, ist unbedingt darauf zu achten, daß es nie zur Einschwemmung von eisenhaltigen Metallen kommen kann.

Montagehinweise

Wärmetauscher müssen frostsicher installiert werden oder bei Frostgefahr und längerer Betriebsruhe (über einen Monat) vollständig zu entleeren und falls nötig zu demontieren.

Um ein Leerlaufen des Wärmetauschers zu verhindern, muß eine Montage oberhalb des Wasserspiegels des Schwimmbeckens in einer Rohrschleife erfolgen.

Eine senkrechte Installation vereinfacht das Entlüften und Entleeren.

Wärmeführende Bauteile sind nach DIN 12828 gegen Übertemperatur abzusichern. Die normgerechte Installation und Absicherung gegen Übertemperatur muß bauseitig durch den Installateur- und Heizungsbauer erfolgen.

Eine Dosierung von Wasserpflegemitteln hat generell in Fließrichtung nach dem Wärmetauscher zu erfolgen. Ein Rückstrom von Wasserpflegemitteln in den Wärmetauscher, etwa bei abgeschalteter Wasserumwälzung, ist wirksam zu verhindern.

Hinweis zur Gewährleistung

Werden die zulässigen Parameter für das Schwimmbadwasser nach Herstellerangabe bzw. die Montagehinweise oder die Montage- und Betriebsanleitungen der Hersteller nicht beachtet, erlischt jeglicher Gewährleistungs- oder Garantieanspruch.

Datenblatt zum Herunterladen als PDF.

Montage- und Installationsanleitung zum Herunterladen als PDF.
