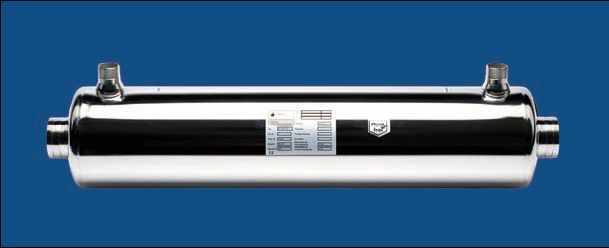

Edelstahl Schwimmbad-Heizungswärmetauscher D-HWT 93 - 133 kW
Daprà Heizungs-Wärme-Tauscher HWT 93 aus Edelstahl V4A elektropoliert, mit Kombimuffe 1 1/2" IG und Tülle für Schlauchmontage.
Mit oder ohne Befestigungsschellen und Gummischlauchmontagesatz.
Charakteristika
- Edelstahl V4A
- Elektropoliert
- Poolwasseranschluß über Kombimuffe 1 1/2" Innengewinde und Tülle für Schlauchmontage
- Anschluß heizungsseitig 3/4" Außengewinde
- Nennleistung bei Vorlauftemperatur (abhängig von der primären und sekundären Durchströmung) bei 90°C: 105 kW; bei 60°C: 60 kW
Lieferung mit oder ohne Befestigungsschellen (Halterungen) aus Kunststoff und/oder Gummischlauchmontagesatz.
Die Daprà Heizungs-Wärme-Tauscher der Serie D-HWT aus Edelstahl sind zur Beheizung von Schwimmbadwasser durch Umwälzpumpen in Warmwasserheizungsanlagen nach DIN 12828. Die Wärmeübertragung erfolgt im Gegenstromprinzip und ausschließlich während der Filterlaufzeit. Dazu ist eine elektrische Verriegelung von Heizungs- und Schwimmbadumwälzpumpe vorzusehen. Dabei ist es wichtig, daß jegliche Zirkulation im Primärkreislauf des Wärmetauschers außerhalb der Filterlaufzeit (abgeschalteter Sekundärkreislauf) sicher verhindert wird, etwa durch den Einbau von einer Schwerkraftbremse oder einer Zonenabsperrung mit elektrischen Ventilen.
| Max. zulässiger Betriebsdruck: | heizungsseitig 10 bar |
| schwimmbadseitig 3 bar. | |
| | |
|---|---|
| Max. Chloridgehalt des Beckenwassers: | 500 mg/l |
| Zulässiger pH-Wert: | 7,0 - 7,8 |
| Max. Konzentration an freiem Chlor: | 1,3 mg/l, |
| Max. Salzgehalt: | 500 mg/l |
Technische Daten | ||||||
| TYP | Leistung in kW | Mindest Pumpen- leistung Heizung | Verlust Heizung | Mindest Pumpen- leistung Badewasser | Verlust Badewasser | |
|---|---|---|---|---|---|---|
| 90° | 60° | m3/h | bar | m3/h | bar | |
| D-HWT 35 | 42 | 24 | 2 | 0,18 | 10 | 0,10 |
| D-HWT 65 | 76 | 43 | 3 | 0,22 | 12 | 0,18 |
| D-HWT 93 | 105 | 60 | 5 | 0,40 | 15 | 0,22 |
Abmessungen
| TYP | Art. Nr. | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| mm | Ø | mm | mm | Zoll | Zoll | ||
| D-HWT 35 | 10 01 01 | 385 | 125 | 205 | NW/50 | 1 1/2” | 3/4” |
| D-HWT 65 | 10 01 02 | 680 | 125 | 495 | NW/50 | 1 1/2” | 1” |
| D-HWT 93 | 10 01 03 | 780 | 160 | 590 | NW/60 | 2” | 1” |
Achtung: Um Kontaktkorrosion zu verhindern, ist unbedingt darauf zu achten, daß es nie zur Einschwemmung von eisenhaltigen Metallen kommen kann.
Montagehinweise
Wärmetauscher müssen frostsicher installiert werden oder bei Frostgefahr und längerer Betriebsruhe (über einen Monat) vollständig zu entleeren und falls nötig zu demontieren.
Um ein Leerlaufen des Wärmetauschers zu verhindern, muß eine Montage oberhalb des Wasserspiegels des Schwimmbeckens in einer Rohrschleife erfolgen.
Eine senkrechte Installation vereinfacht das Entlüften und Entleeren.
Wärmeführende Bauteile sind nach DIN 12828 gegen Übertemperatur abzusichern. Die normgerechte Installation und Absicherung gegen Übertemperatur muß bauseitig durch den Installateur- und Heizungsbauer erfolgen.
Eine Dosierung von Wasserpflegemitteln hat generell in Fließrichtung nach dem Wärmetauscher zu erfolgen. Ein Rückstrom von Wasserpflegemitteln in den Wärmetauscher, etwa bei abgeschalteter Wasserumwälzung, ist wirksam zu verhindern.
Hinweis zur Gewährleistung
Werden die zulässigen Parameter für das Schwimmbadwasser nach Herstellerangabe bzw. die Montagehinweise oder die Montage- und Betriebsanleitungen der Hersteller nicht beachtet, erlischt jeglicher Gewährleistungs- oder Garantieanspruch.
Datenblatt zum Herunterladen als PDF.
Montage- und Installationsanleitung zum Herunterladen als PDF.
Auswahl:
| TYP mit: | 2 Befestigungs- schellen | Gummischlauch- montagesatz | Art. Nr. |
|---|---|---|---|
| D-HWT 93 | 10 01 01 | ||
| D-HWT 93 | X | 10 01 01 + 10 01 16 | |
| D-HWT 93 | X | 10 01 01 + 10 01 14 | |
| D-HWT 93 | X | X | 10 01 01 + 10 01 16 + 10 01 14 |
Hersteller:
max daprà KG - daprà andreas & Co., Grafenweg 2, 39050 Völs am Schlern, Italien, info@maxdapra.com
