Sicherheitstemperaturbegrenzer Regler/Begrenzer

Regelbegrenzer für Heizelemente

Unsere Regelbegrenzer sind ein Ersatzteil für alle Elektroheizstäbe unserer Serien

• DLE Durchlauferhitzer
• PV Vario-Heizer
• Effekt-Heizer
• Elektroheizstäbe

Elektromechanische Regler-Begrenzereinheit zur Steuerung und Überwachung von 1 - 3-phasigen elektrischen Wassererwärmern.
Der Regler und der Sicherheitstemperaturbegrenzer (STB) haben je nach Typ unterschiedliche Temperaturbereiche für das Schalten.
Die Hysterese dieser elektromechanischen Regler ist zwischen 10 und 20 K. Falls eine exakte Temperatursteuerung gewünscht wird, muß ein elektronischer Regler eingesetzt werden.
Der STB muß nach dem Auslösen am Rückstellknopf zurückgesetzt werden, nachdem die Ursache für die aufgetretene Übertemperatur beseitigt wurde.

Der Austausch eines defekten RB kann trocken erfolgen, muß aber von einem Elektrofachmann durchgeführt werden. Bei der Anwendung mit Fremdgeräten übernehmen wir keine Haftung für eventuell auftretende Schäden oder eine Fehlfunktion. Der Regler/Begrenzer muß unbedingt in einem berührungsgeschützten Gehäuse eingebaut werden! Es ist darauf zu achten, die beiden Kapillaren nicht zu beschädigen - kein Knicken. Die Kapillarröhrchen können nicht gekürzt werden. Zum Einbau der Kapillarröhrchen die benötigte Länge gut begradigen, damit die Fühlerkapseln in das Fühlerrohr des Heizstabs direkt hintereinander gleichzeitig gefühlvoll bis an den Anschlag eingeschoben werden können. Die überschüssige Länge der Kapillaren aufgerollt neben dem RB im Gehäuse unterbringen. Bitte unbedingt darauf achten, daß die Kapillaren keine spannungsführenden Teile im Anschußkopf berühren. Es kann sonst vorkommen, daß die Isolierung durchschlägt und es zum Kurzschluß kommt (die Röhrchen sind mit PE verbunden!).

Elektrische Daten:

• Spannung: 400 V~, 50 Hz
• Kontaktbelastung AC1 (ohmsche Last, Heizstäbe): 20 A
• Kontaktbelastung AC3 (induktive Last, Motoren, Trafos): 3,3 A
• Nicht für Gleichstrom geeignet
• Anschlüsse verbraucherseitig: 3 x Flachstecker
• Anschlüsse netzseitig: 3 x Verschraubung, 1 x Flachstecker für PE (Erdung)

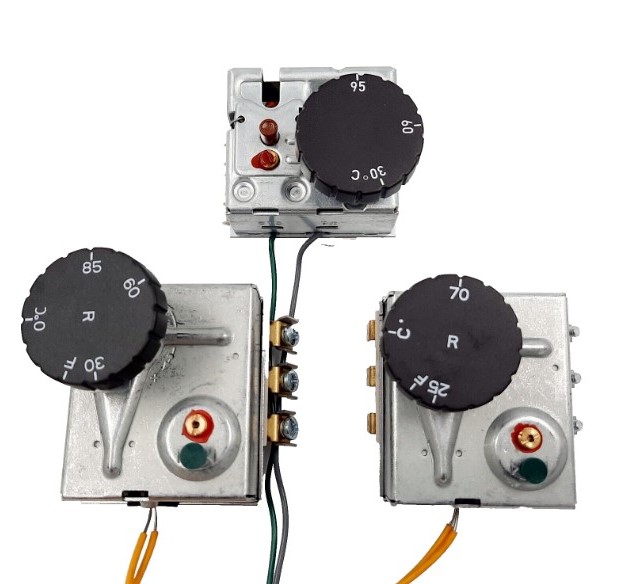

Der Regelbegrenzer ist in drei Temperaturbereichen erhältlich:

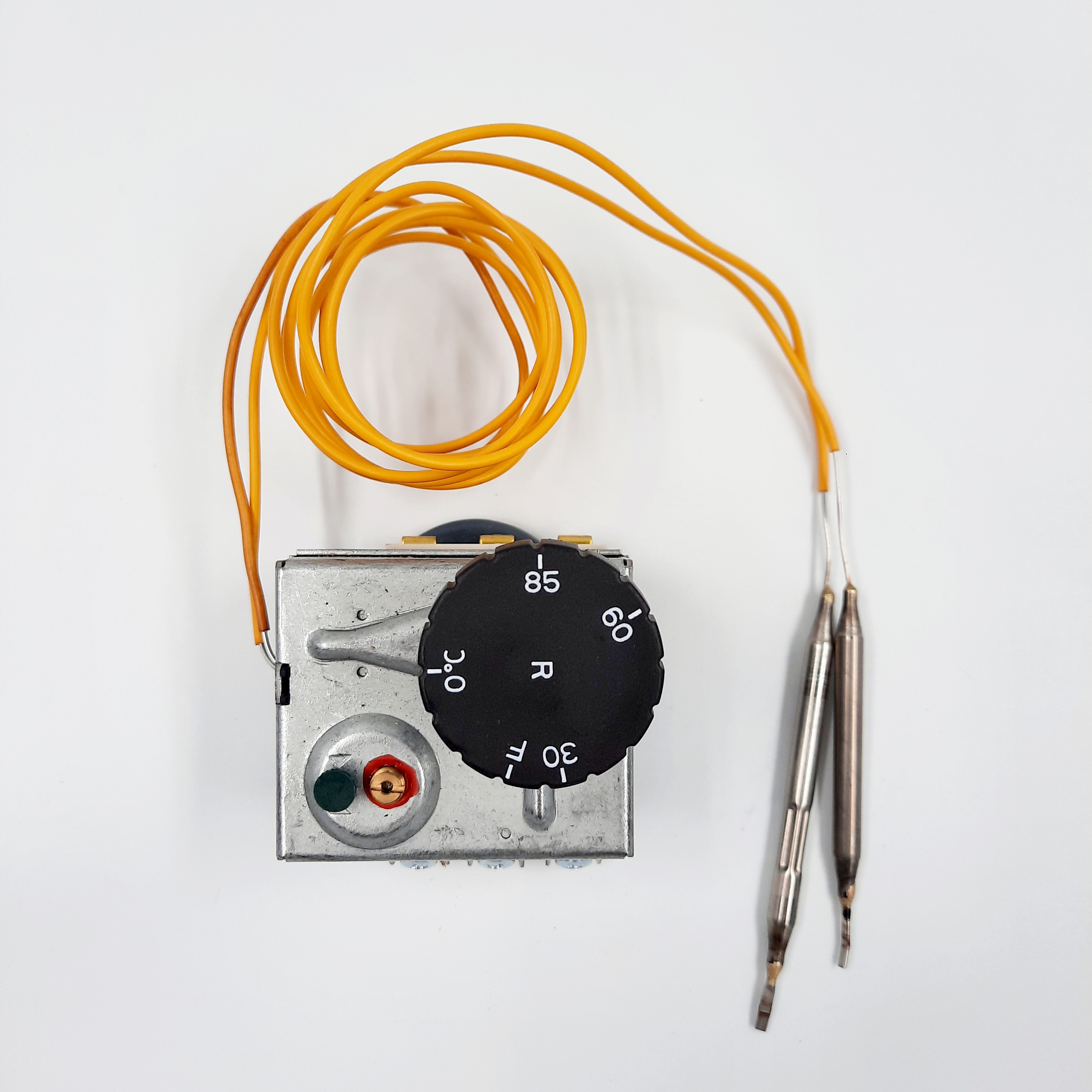

• Regel/Begrenzer Einheit RB1 30 - 85 °C; STB 108 °C (schaltet bis unter Raumtemperatur, für Frostschutz geeignet)

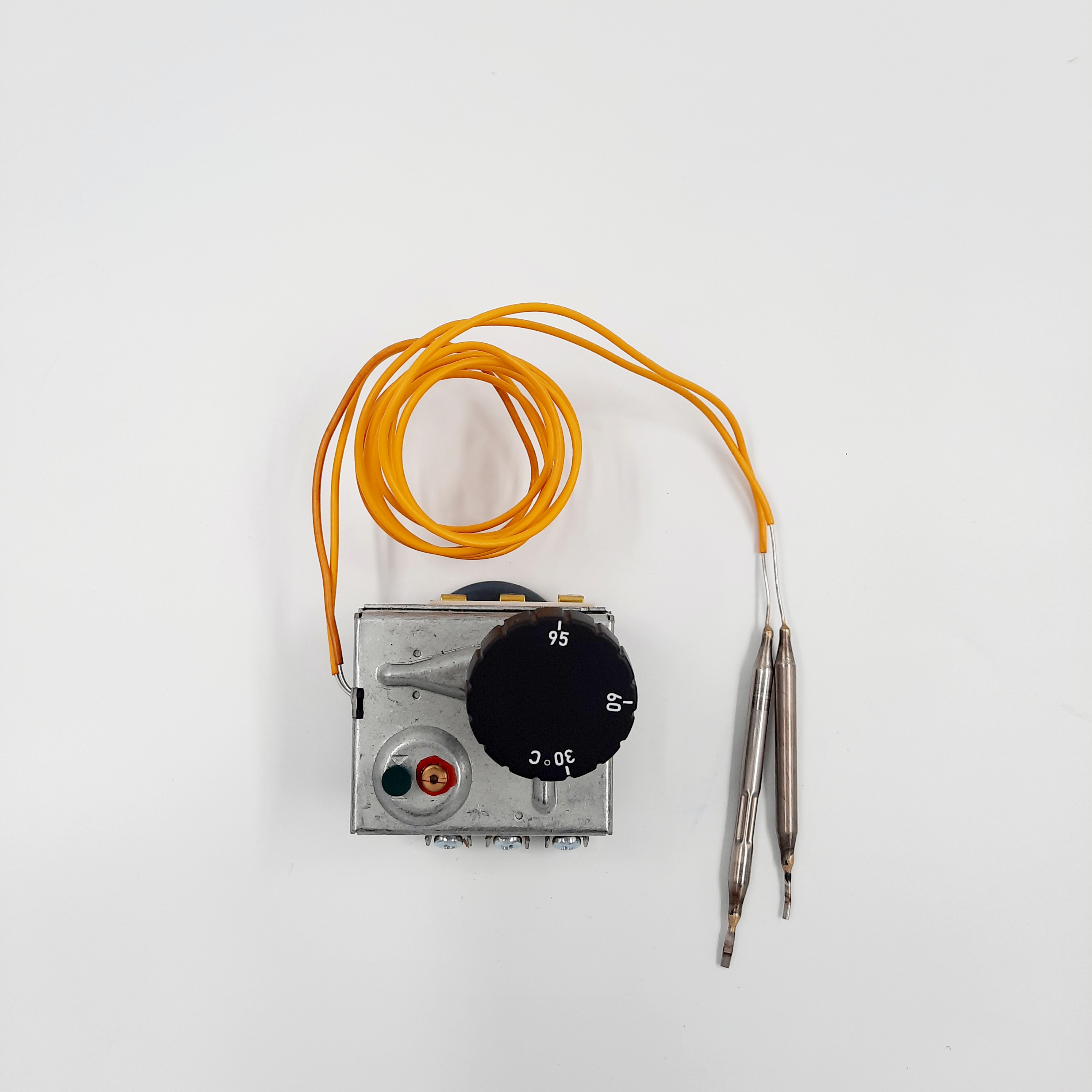

• Regel/Begrenzer Einheit RB2 35 - 96 °C; STB 120 °C (unbedingt alle für die hohe Temperatur relevanten Sicherheitsbestimmungen einhalten!)

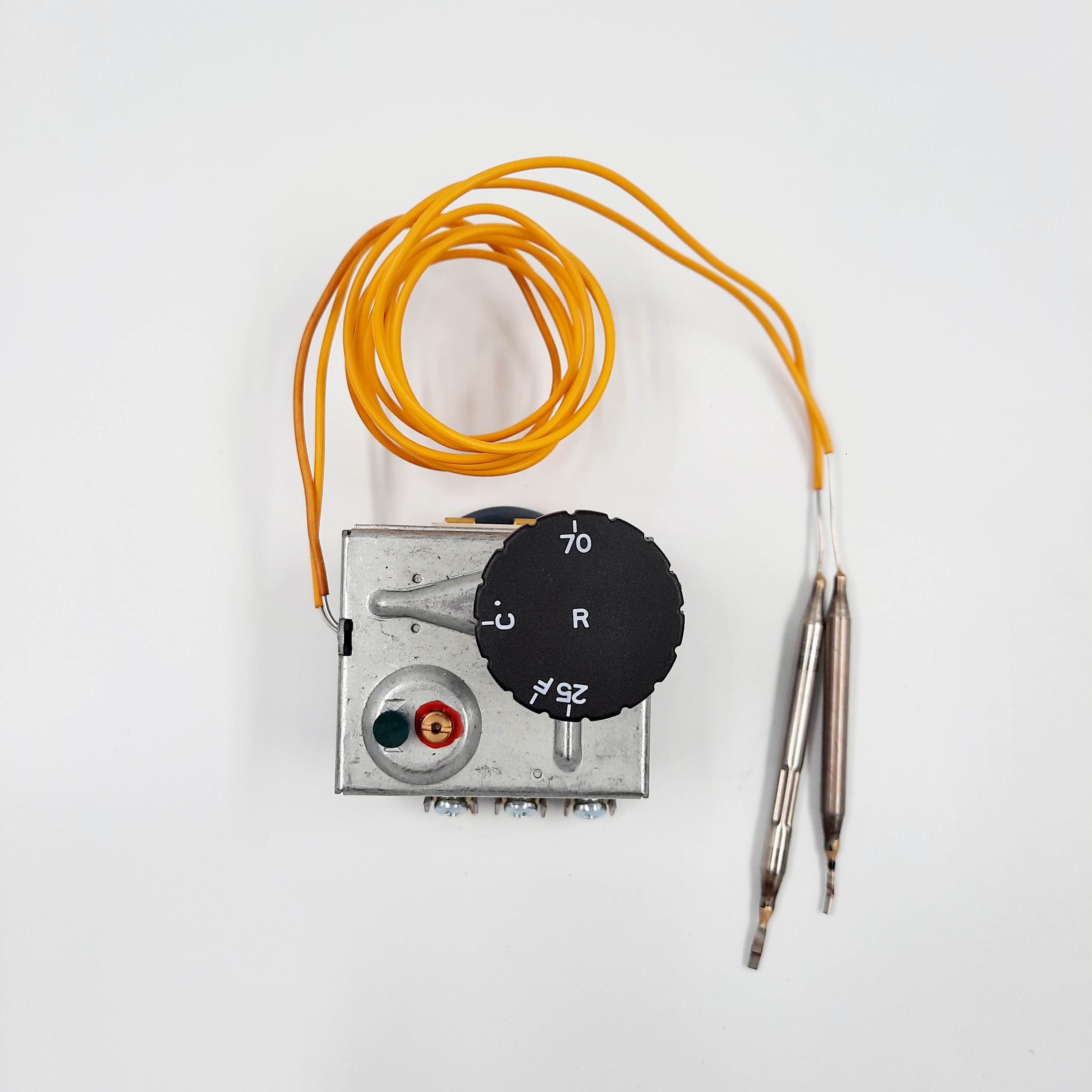

• Regel/Begrenzer Einheit RB3 25 - 70 °C; STB 98 °C (schaltet bis unter Raumtemperatur, für Frostschutz geeignet)
