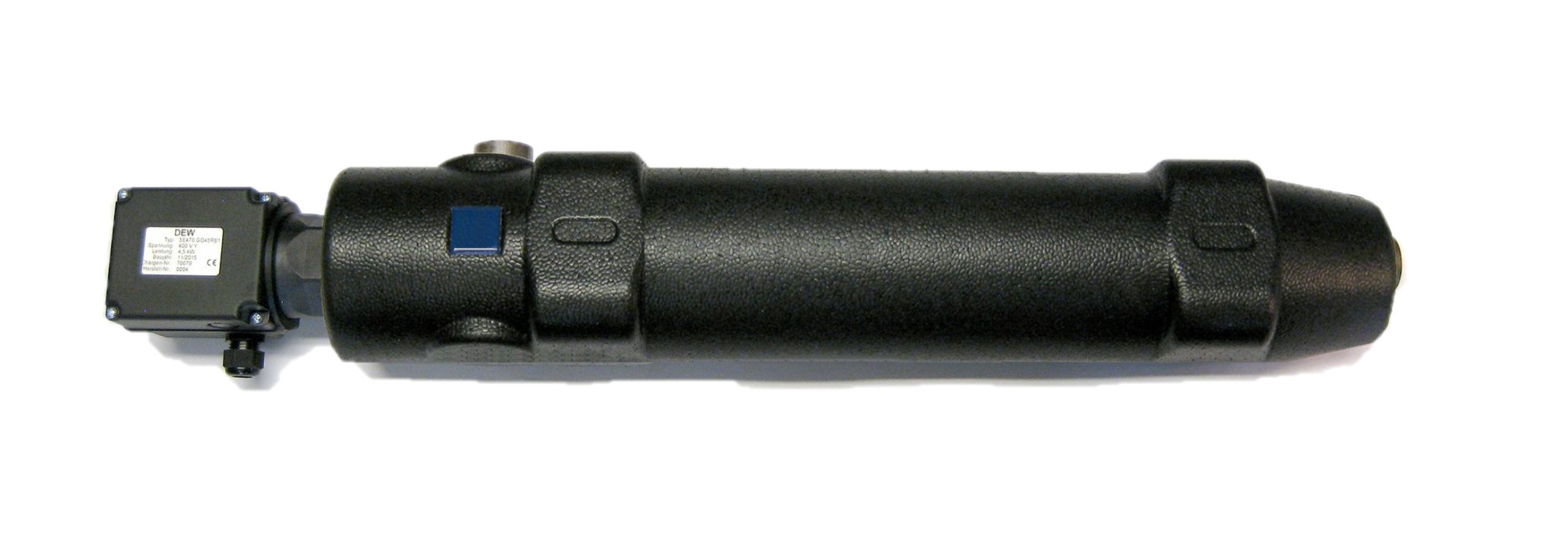

Elektrischer Durchlauferhitzer Effekt-Heizer-AC

Speziell geeignet für Photovoltaik-Anlagen zum Erhitzen von Wasser und anderen, nicht aggressiven Medien im Durchlaufverfahren

Unsere Durchlauferhitzer vom Typ Effekt-Heizer-AC eignen sich hervorragend zur direkten Beheizung und Erwärmung von verschiedenen Flüssigkeiten.
Der Durchlauferhitzer (DLE) besteht aus einem Edelstahlrohr mit Ein- und Auslaufstutzen. Die elektrische Regelung kann durch die im Gehäuse integrierte Regler- / Begrenzerkombination oder durch eine separate elektronische Regelung erfolgen. Die Edelstahlausführung gewährleistet eine hohe Betriebssicherheit und lange Lebensdauer bei sachgemäßem Einsatz. Wichtig ist dabei, Edelstahl in Frischwasserinstallationen niemals in direkte elektrisch leitende Verbindung mit normalem Stahl bzw. Eisen zu bringen, da der Edelstahl in Anwesenheit von Wasser und Sauerstoff Lochfraß bekommt. Bitte darauf achten, daß beim Einsatz zur direkten Frischwassererwärmung keine Zuleitungen aus Eisen vorhanden sind! In Verbindung mit Heizungswasser, das ja in geschlossenen Anlagen keinen Sauerstoff mehr enthält, treten in der Regel keine Korrosionsprobleme auf.

Einsatz und Vorteile

Der elektrische Durchlauferhitzer Effekt-Heizer-AC eignet sich sehr gut zur Ladung von Pufferspeichern oder Boilern über elektrische Energie.

Der Betrieb des Durchlauferhitzers kann beim Einsatz mit Heizungswasser über eine Pumpe oder per Schwerkraft geschehen. Am Auslauf erhalten Sie je nach Leistung und Volumenstrom mehr oder weniger erwärmtes Wasser. Es ist auch möglich, die Anbindung mit einer thermostatischen Festwertregelung ähnlich einer Rücklaufanhebung durchzuführen, wie rechts in der Zeichnung dargestellt. Auf diese Weise erhalten Sie immer die gewünschte Wassertemperatur, was speziell von Vorteil ist, wenn Brauchwasser erwärmt werden soll.

Meistens werden elektrische Heizstäbe direkt in Pufferspeicher eingeschraubt. Im Allgemeinen ist dies auch eine recht zufriedenstellende Lösung. Doch da die Heizstäbe nur das Wasservolumen oberhalb des Heizelements im Speicher erwärmen können (warmes Wasser steigt auf; das kalte Wasser unterhalb kann so nicht erwärmt werden), muß der Heizwiderstand ganz unten montiert werden, soll auch der ganze Speicher aufgeladen werden können. Doch dies hat entscheidende Nachteile: Das am Heizwendel stark erhitzte Wasser steigt im Speicher auf, wobei es sich auf der langen Wanderung bis oben im Speicher laufend mit dem kalten Wasser mischt und dabei stark abkühlt, so daß zunächst nur lauwarmes Wasser oben ankommt und somit zur Verfügung steht. Um so höher der Speicher ist, um so stärker ist dieser negative Effekt und um so länger muß geheizt werden, bis der Speicherinhalt eine nutzbare Temperatur erreicht hat. Beim Aufladen wird dabei das gesamte Wasservolumen gleichzeitig aufgeheizt und der positive Effekt einer Einschichtung völlig verhindert.

Durch den Einsatz eines außen montierten Effekt-Heizers-AC wird das erzeugte heiße Wasser mit voller Temperatur gezielt oben in den Speicher eingeschichtet! So steht von Anfang an nutzbares heißes Wasser zur Verfügung und die Schichtladeeigenschaft des Wassers wird optimal ausgenutzt. Sie erhalten auf diese Weise mit relativ kleinem Energieeinsatz eine maximale Menge an nutzbarer Wärmeenergie in das Speichermedium. In den meisten Fällen ist ein Einbau ohne zusätzliche Umwälzpumpe möglich, da das erwärmte Wasser durch die Schwerkraft zirkuliert.

Aufbau

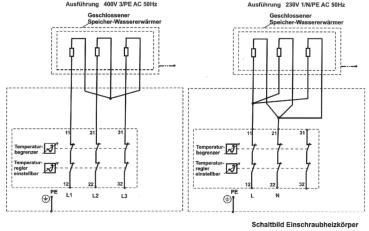

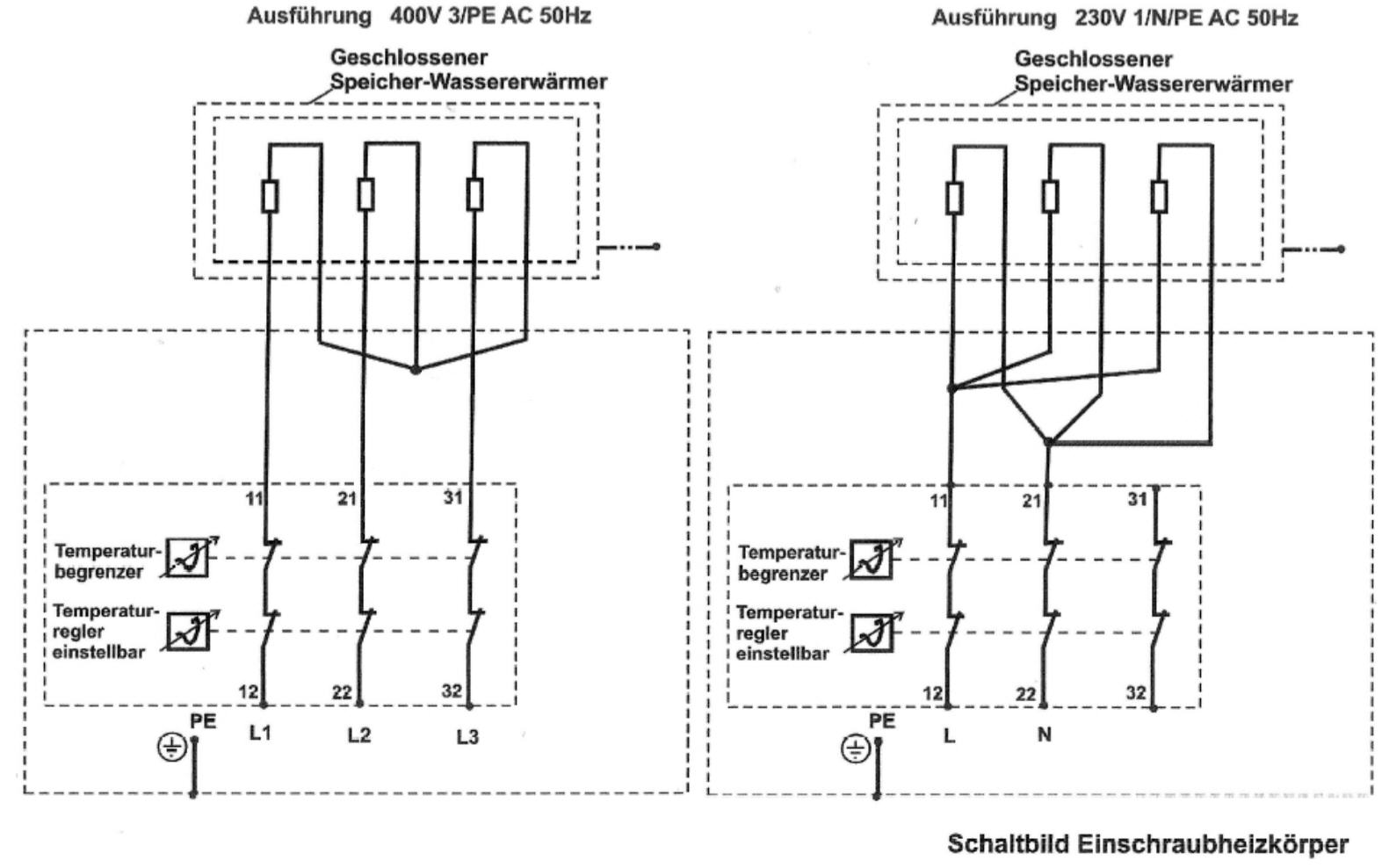

Die Effekt-Heizer-AC Durchlauferhitzer sind mit Einschraubheizkörpern (EHK) mit 1½“ Außengewinde (G 1½) ausgestattet. Diese sind ähnlich unserer Elektroheizstäbe. Das Anschlußgehäuse des EHK aus Kunststoff ist nach dem Einbau in die vom Kunden gewünschte Position drehbar. Die einzelnen Heizwiderstände der Einschraubheizkörper sind bis 3 kW einphasig parallel verdrahtet (230 V) und ab 4,5 kW in 3-Phasen Sternschaltung ausgeführt (siehe Zeichnung bei den Bildern).

Der Einsatz des Effekt-Heizer-AC ist mit Wasser, Glykolgemisch, wasserähnlichen Flüssigkeiten oder dünnflüssigen Medien bis fast 100°C möglich. Dabei muß vor allem auf ausreichende Wärmeabgabe des Heizelements an das Medium gesorgt werden, um eine Überhitzung zu vermeiden. Der Einsatz mit anderen Medien als Wasser und Glykolgemisch geschieht auf eigenes Risiko.

Der am Stellknopf einstellbare Regelbereich geht von 30 - 85 °C. Der Temperaturbegrenzer schaltet bei einer Fühlertemperatur von 110°C ab und muß von Hand zurückgesetzt werden. Der Begrenzer ist eigensicher, das heißt, daß er auch die Stromzufuhr unterbricht, wenn das hydraulische Fühlersystem leck wird (die Kapillare beschädigt wird).

Einbauhinweise

Bei der Montage des Effekt-Heizers-AC ist darauf zu achten, daß eine vollständige Entlüftung des Systems durchgeführt wird. Im System vorhandene Lufteinschlüsse können zur Überhitzung der Heizelemente und damit zur Zerstörung des DLE führen.

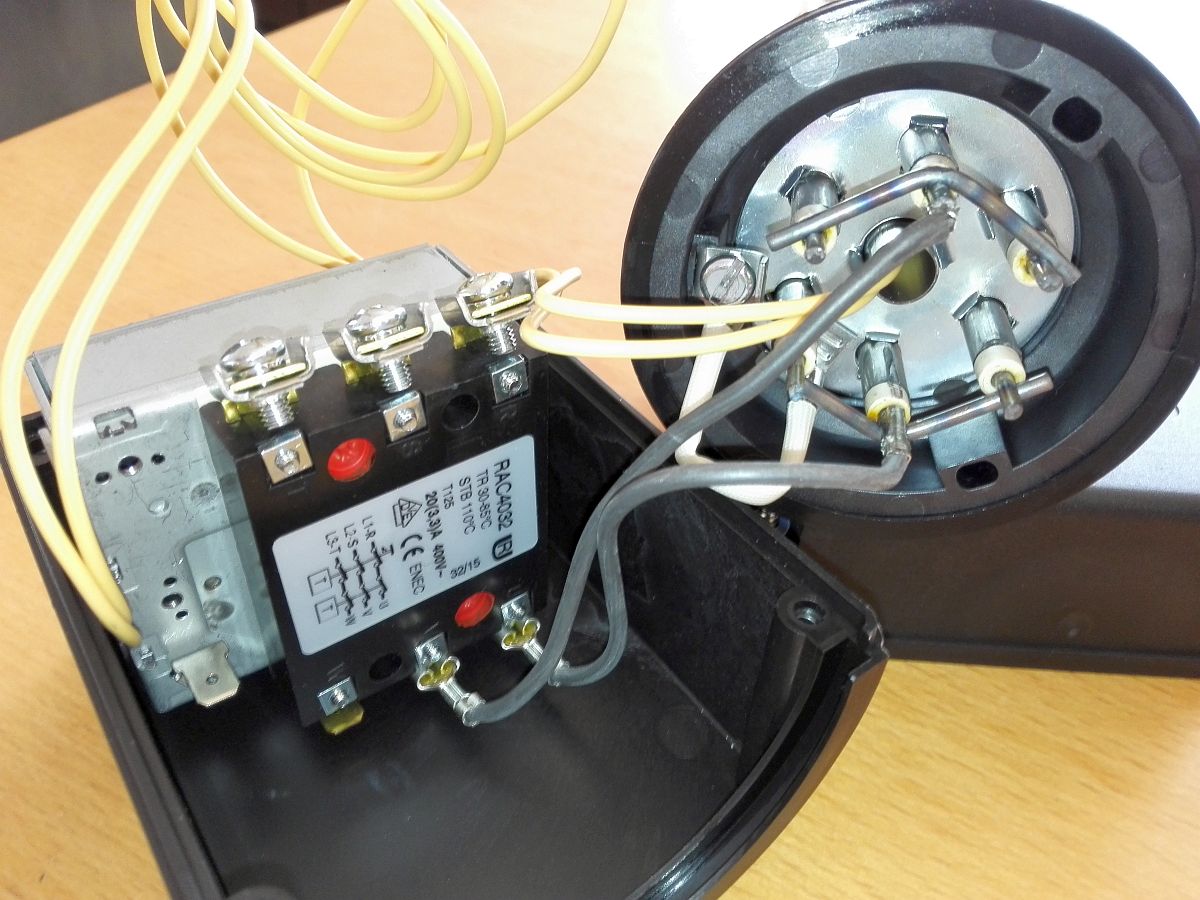

Die Temperaturwerte am Reglerknopf sind Richtwerte. Eine exakte Eichung ist durch geeignete Messungen zu ermitteln. Ist trotz vorhandener Schutzmaßnahmen ein Trockengang eingetreten (Temperaturbegrenzer ausgelöst), muß die Ursache behoben werden. Nach Abkühlung des DLE kann durch Entfernen des Gummistopfen an der Schutzkappe der Begrenzer zurückgesetzt werden. Läßt er sich nicht mehr zurücksetzen, so sind die Heizwiderstände ohne Wasser ins Glühen gekommen und der Regler / Begrenzer ist zerstört und muß getauscht werden. Das Auswechseln einer defekten Regler / Begrenzerkombination ist bei gefülltem Behälter möglich. Den Regler können Sie als Ersatzteil über uns beziehen.

Der maximale Betriebsdruck darf 10 bar nicht überschreiten.

Effekt-Heizer-AC Durchlauferhitzer dürfen ausschließlich von einem Fachmann installiert werden, der für die Einhaltung der bestehenden Normen und Installationsvorschriften verantwortlich ist.

Lieferumfang

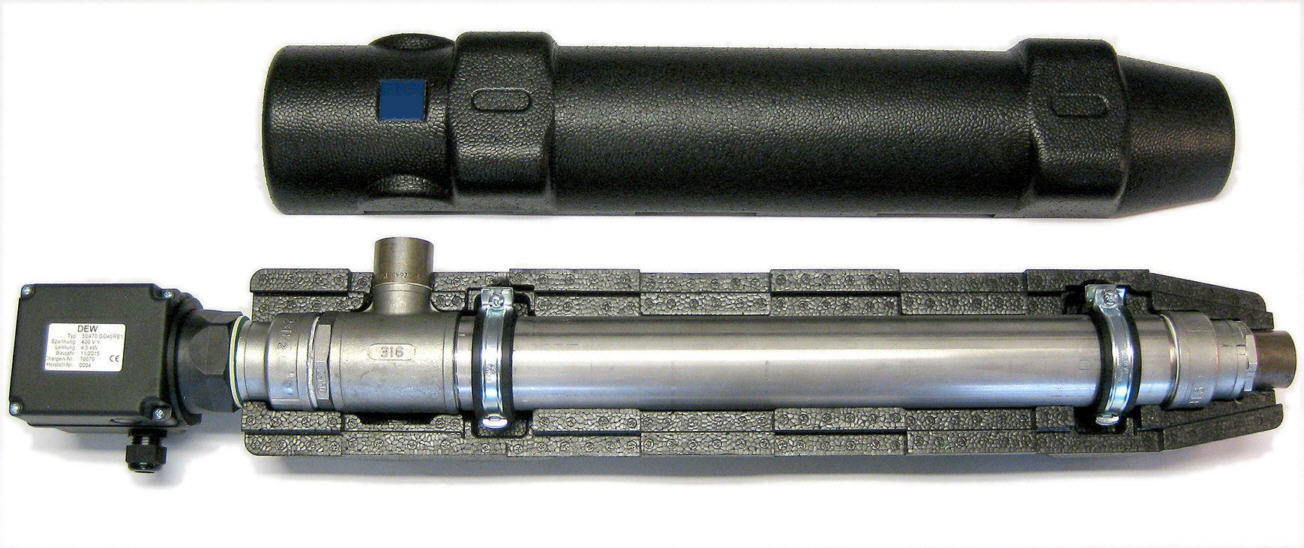

Effekt-Heizer mit gewähltem Heizelement mit Temperaturregler und Begrenzer
schwarze EPS-Isolierung
2 Rohrschellen zur Befestigung des Effekt-Heizers
mit oder ohne Anschlußmaterial.

Anschlüsse: 1" Innengewinde.

Material Heizelement: Edelstahl 1.4876.
Schutzart: IP 54.

Bedienungsanleitung Effekt-Heizer als PDF (2,5 Mb)
Datenblatt Elektroheizstab zum Download als PDF.



Anschluß-Set

Wir bieten Ihnen als Zubehör einen Anschlußsatz mit isoliertem Edelstahl-Wellrohr mit Fittingen und Befestigungsmaterial an, den Sie alternativ mitbestellen können.

Das Anschlußpaket beinhaltet:

• 3 m isoliertes Wellrohr aus Edelstahl DN 20
• 2 solar Doppelnippel 1" AG flach dichtend
• 2 Überwurfmuttern 1“ IG  Messing
• 2 Edelstahlverschraubungen 1" AG für Wellrohr (Anschluß am Effekt-Heizer)
• 4 Solardichtungen
• 4 Edelstahl Einlegeringe
• 4 Rohrschellen zur Befestigung des Wellrohrs
• 4 Stockschrauben
• 4 Dübel


Der Einbau muß so erfolgen, daß eine koplette Entlüftung beim Befüllen gewährleistet ist. Der elektrische Anschlußkopf darf nicht nach oben Zeigen! Max. Wasserhärte 14°dH. Aggressive Inhaltsstoffe sind nicht zulässig. Eine vollständige Entlüftung muß sichergestellt werden. Der Hersteller übernimmt keine Gewährleistung für Schäden, die durch Korrosion der medienberührten Teile, Verkalkung oder Verschmutzung der Heizstäbe sowie unsachgemäßen oder zweckentfremdeten Einsatz entstehen.

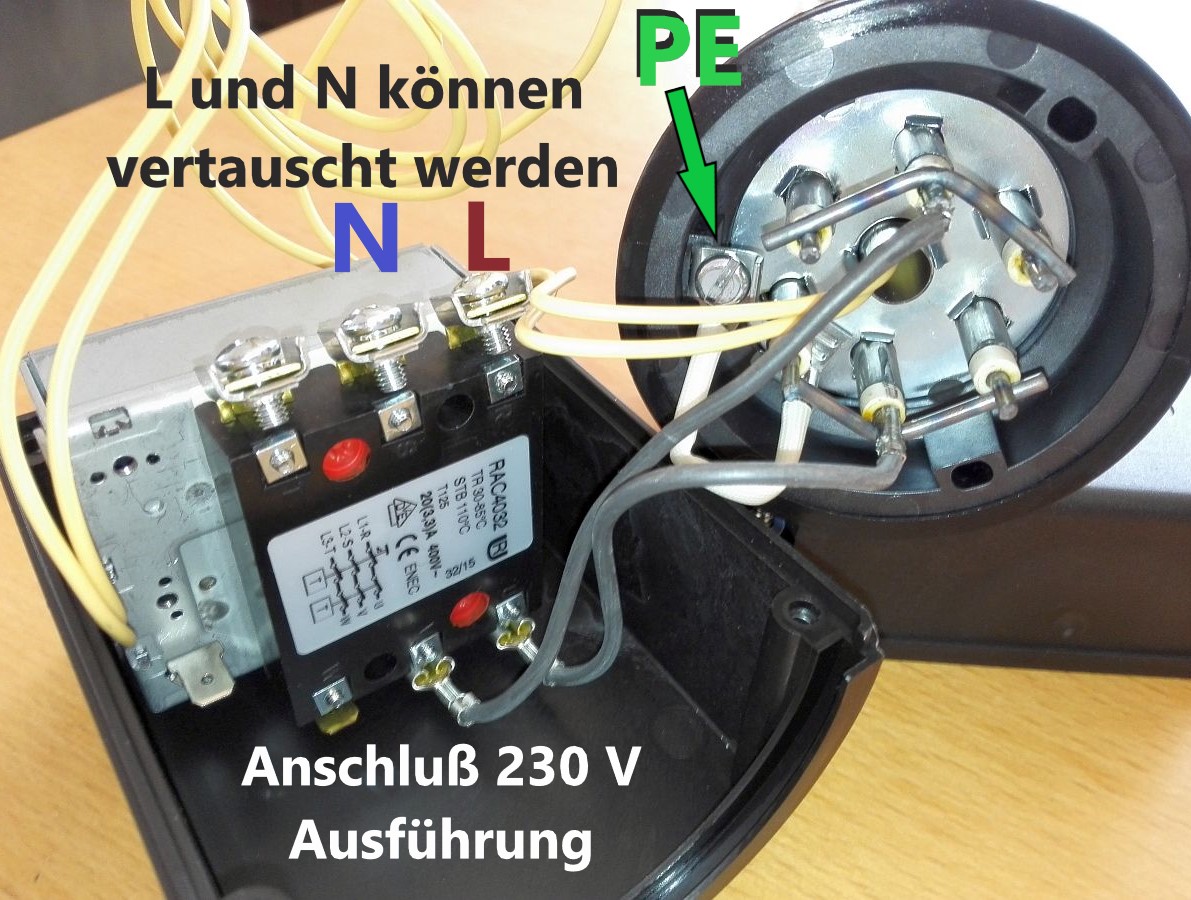

Hinweis: Der elektrische Anschluß darf nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.
