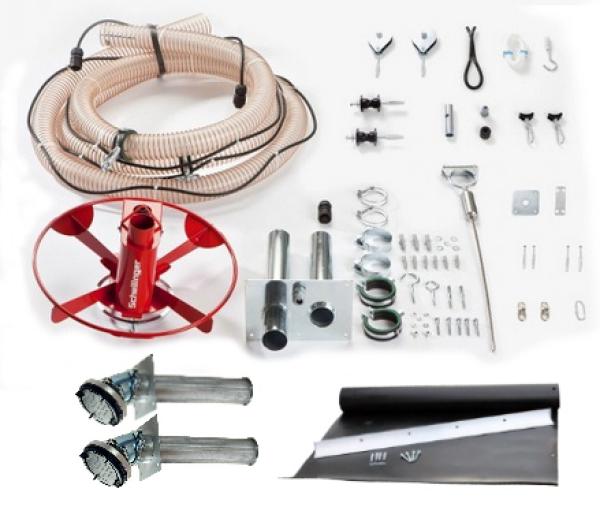

Pellet Maulwurf® Classic HZ Set & 2x 45° Füllstutzen und 1x Prallschutzmatte
Einfache Lagerung und Ausförderung von Holzpellets von oben
Der Pellet Maulwurf® von Schellinger ermöglicht es, Pellets in einem entsprechend vorbereiteten Raum*) direkt zu lagern und mit dem Maulwurf pneumatisch auszufördern. So sparen Sie sich ein aufwändiges Pelletsilo oder auch den Bau eines Trichters aus OSB-Platten in Ihrem Pellets-Lagerraum.
Die Pelletentnahme von oben gewährleistet eine zuverlässige und schonende beförderung der Pellets in den Heizkessel bzw. das Zwischenlager. In Verbindung mit ATMOS Pelletkesseln benötigen Sie eine pneumatische Ansaugung, um den Maulwurf einsetzen zu können.
Der Pellet Maulwurf® benötigt für den Betrieb noch eine pneumatische Ansaugung, wie sie einge Fabrikate von Heizkesseln bereits eingebaut haben.
Einsatzbereich
- Lagerräume mit einer möglichst quadratischen Grundfläche bis 2,4 m x 2,4 m
- Lager mit einer Raumhöhe zwischen 1,70 m und 3,00 m
- Lagergrößen bis 12 Tonnen Holzpellets Füllmenge
- Lagerräume bis 8 t Füllmenge
- Kesselleistungen bis 25 kW

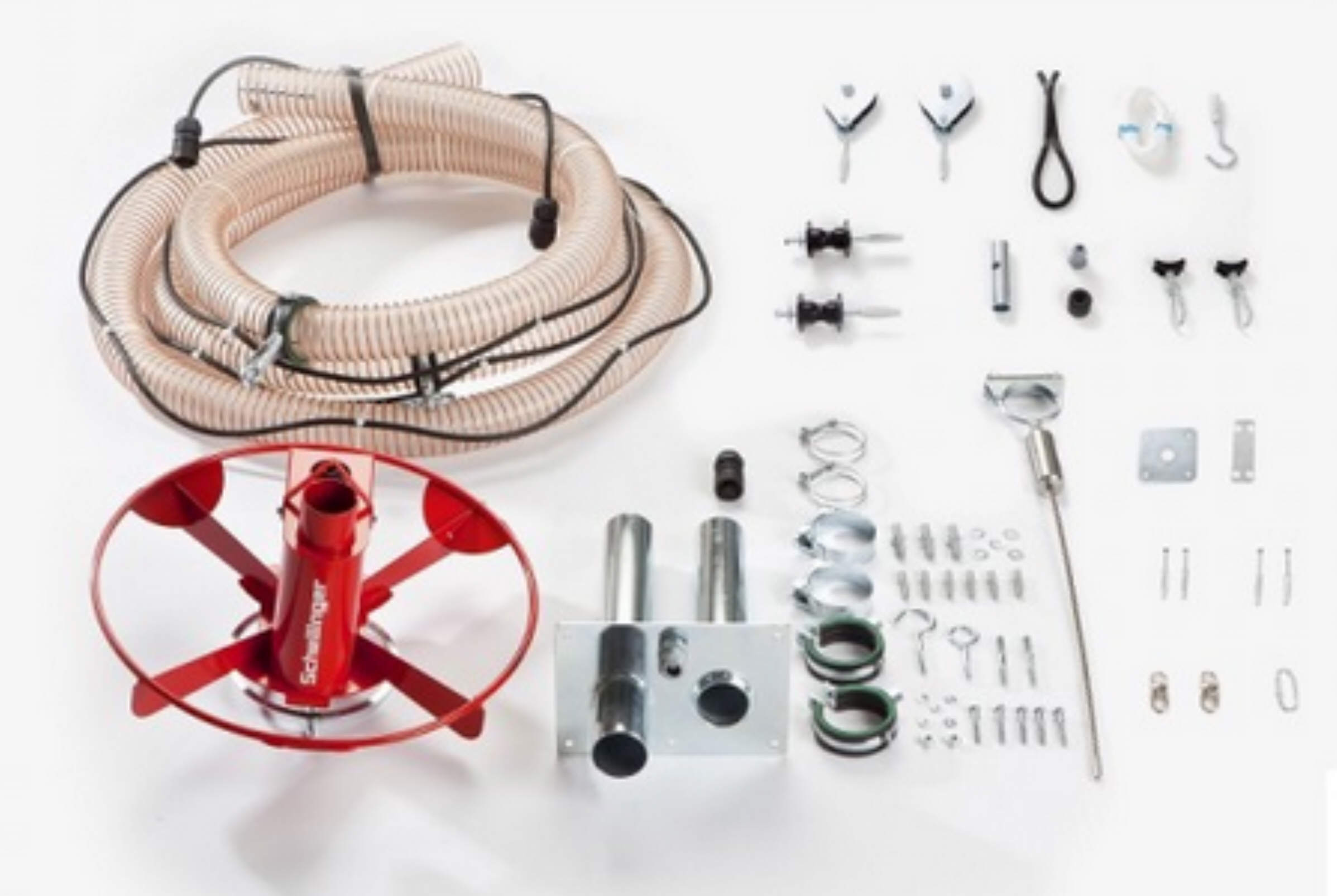

Lieferumfang
- Pellet Maulwurf® mit elektrischem Antrieb zur Einbindung in die Steuerung eines Pellet-Heizkessels mit Sauganlage (siehe Freigabeliste Heizkessel) oder einer separaten Ansauganlage
- Antistatischer Saugschlauch (5 m) mit Gummikabel und Kabelsteckverbindung
- Lager-Wanddurchführung (für Wände bis 24 cm) mit 2 Anschlüssen für Saug- und Rückluftschlauch (Nennweite 50mm)
- Manuelle Hebevorrichtung mit Zugseil und Handgriff
- Kompletter Satz Kleinteile und Montagezubehör
- 2x Rohr DN100 Material: Stahl verzinkt, Länge 500 mm
- 2x Flanschplatte
- 2x Bogen 45° DN100
- 2x Storz-A Kupplung
- 4x Schelle DN100
- 2x Blindkupplung (Deckel), mit Belüftung, die durch ein feines Gitter geschützt ist
- 2x Abdeckplatte für die Belüftung, um den Deckel auch unbelüftet einsetzen zu können (Befestigungsschrauben sind eingeschraubt)
- Befestigungsmaterial
- 1x Prallschutzmatte 1200 x 1000 x 3 mm
Maulwurf Handhebezug
Der Handhebezug erleichtert die Neu-Positionierung des Maulwurfs nach der Befüllung oder während des laufenden Betriebs.

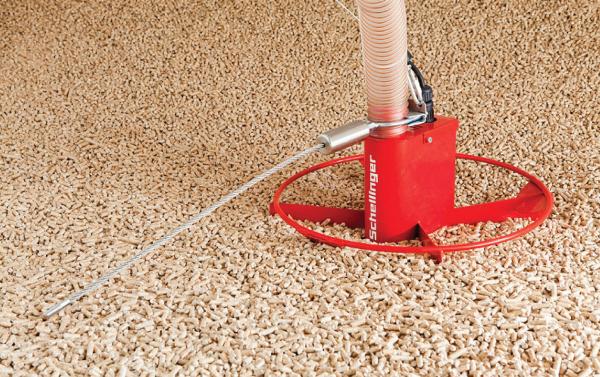

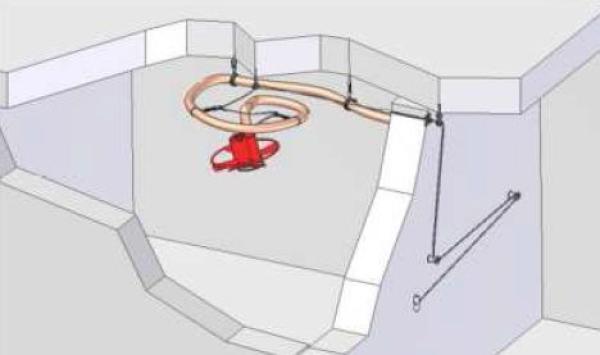

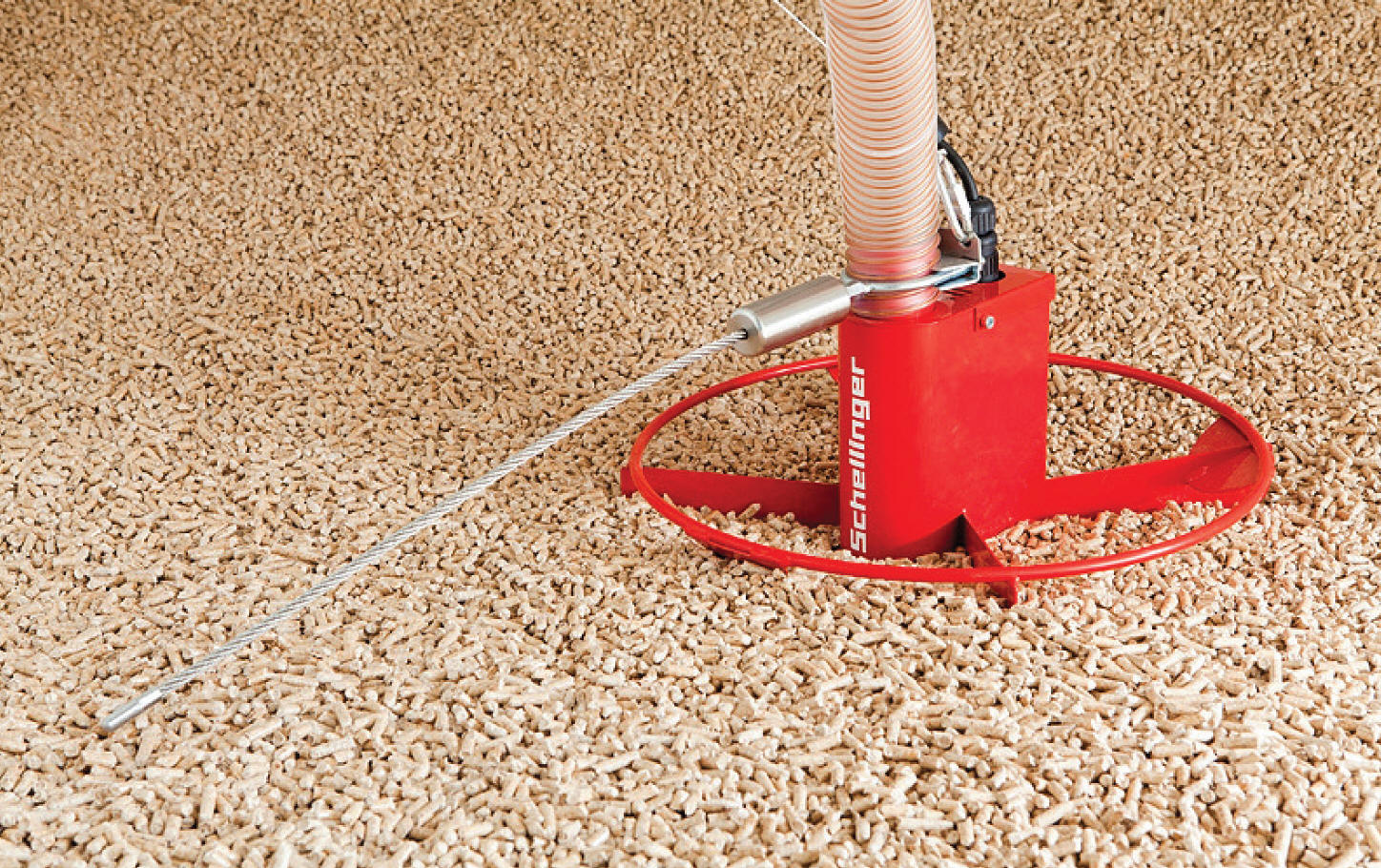

Der Pellet Maulwurf® sitzt zur Pelletentnahme im Lager oben auf den Pellets. Vor der Pellet-Befüllung wird der Maulwurf in die Parkposition in eine Ecke nahe der Lageröffnung gebracht. Dies geschieht mit Hilfe des mitgelieferten Handhebezuges: Über ein Zugseil und ein System von Umlenkrollen wird der Maulwurf von außen angehoben und in seine Parkposition gebracht (siehe Grafik). Nach der Pelletbefüllung und während des laufenden Betriebs erleichtert der Handhebezug die Neupositionierung des Maulwurfs. Mit einem Handgriff wird das Maulwurfsystem im Pelletlager zentriert und somit in die optimale Arbeitsposition gebracht.
Die Aufhängung des Maulwurfschlauches sollte in etwa mittig über der ebenen Lagergrundfläche erfolgen. Der Maulwurf-Saugschlauch sollte mind. 25 cm zum Einblasstutzen versetzt sein, damit dieser nicht während des Befüllvorgangs beschädigt wird. Der Absaugstutzen sollte mit mind. 60 cm Abstand zum Einblasstutzen eingebaut werden, damit bei der Lagerbefüllung keine Pellets mit abgesaugt werden.
Der Handhebezug beinhaltet:
- 2 Seilrollen und 2 Dabolorollen (inkl. 2 spezielle Seilhalterungen)
- Zugseil mit Handgriff
- Kompletter Satz Kleinteile und Montagezubehör
Über uns können Sie alles rund um die Pelletslagerung erhalten.
| *) | Holzpellets sind aus gepreßten Holzspänen. Bei Kontakt mit Feuchtigkeit verlieren sie ihren Zusammenhalt und zerfallen. Obendrein quellen sie stark auf. Deshalb ist es sehr wichtig, dass Sie Ihre Pellets in einem Lager unterbringen, das Feuchtigkeit abhält. Da aber Kellerräume oft feucht sind oder im Sommer auch durch Schwitzwasser aus der warmen Außenluft nass werden können, ist es sehr wichtig, dass Sie beim direkten Schütten von Pellets auf den Kellerboden ganz sicher sind, dass dieser niemals Feuchtigkeit abgibt bzw. Kondenswasser ansetzt. Unsere Empfehlung: Bauen Sie einen doppelten Boden mit Lüftung darunter. Ebenso ist es oft sinnvoll die Kellerwände mit einer Hinterlüftung auszustatten bevor Sie Pellets an die Wand schütten. Quellende Pellets haben so viel Kraft, daß z.B. beim Hochwasser 2013 bei einigen Häusern mit Pelletslagern im Keller, die Kellerwände regelrecht "gesprengt" wurden und die Häuser einsturzgefährdet waren. Sollten Sie also in einer Gegend wohnen, wo eventuell Hochwasser auftritt, lagern Sie Ihre Pellets bitte so, dass diese keinesfalls im Wasser landen und Ihr Haus Schaden nehmen könnte. |
