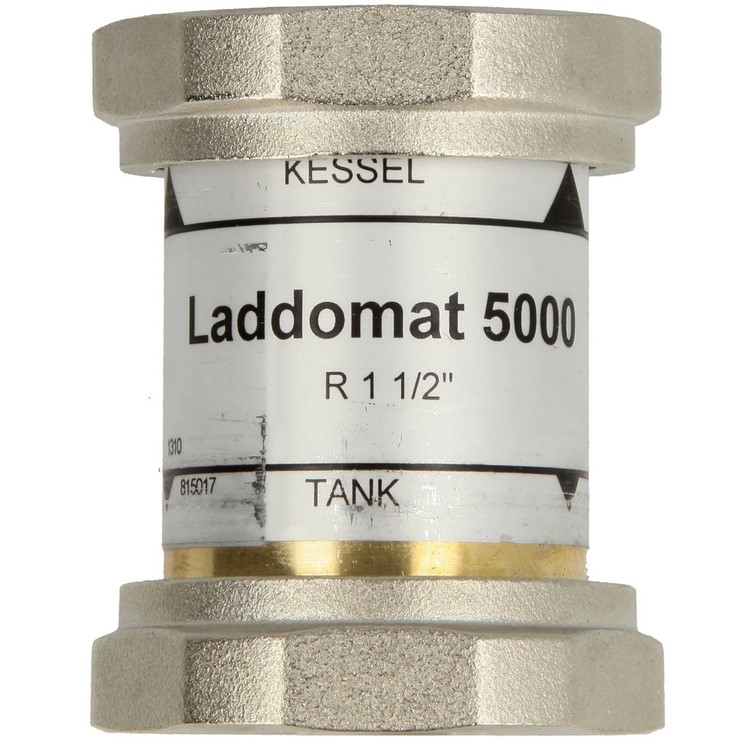

Laddomat® 5000 Doppelrückschlagventil 1 1/2" Messing

Laddomat® 5000 Doppelrückschlagventil 1 1/2" Messing

Das Ventil Laddomat 5000 ist ein von beiden Seiten federbelastetes Ventil, das ohne den Druck von fließendem Wasser geschlossen ist. Wird durch eine Pumpe aus der einen oder der anderen Richtung Druck auf das Ventil ausgeübt, so öffnet es in Durchflussrichtung. Diese Funktion des Laddomat 5000 Ventils verhindert eine Selbstzirkulation durch Temperaturunterschiede, bietet der jeweiligen Pumpe aber wenig Widerstand.

Die mögliche Durchflussmenge ist in beiden Richtungen unterschiedlich.

Der Grundgedanke des Ventils ist es, eine Beladung eines Pufferspeichers mit relativ hohem Volumenstrom (bis zu 5 m³/h) zu ermöglichen und in Gegenrichtung eine Entladung in eine Heizungsanlage mit deutlich kleinerem Volumenstrom (bis zu 1,5 m³/h). Bei Stillstand der Pumpen sind die beiden System durch dieses Ventil getrennt und ein durch die Schwerkraft verursachter Ausgleich zwischen den Systemen wird verhindert.

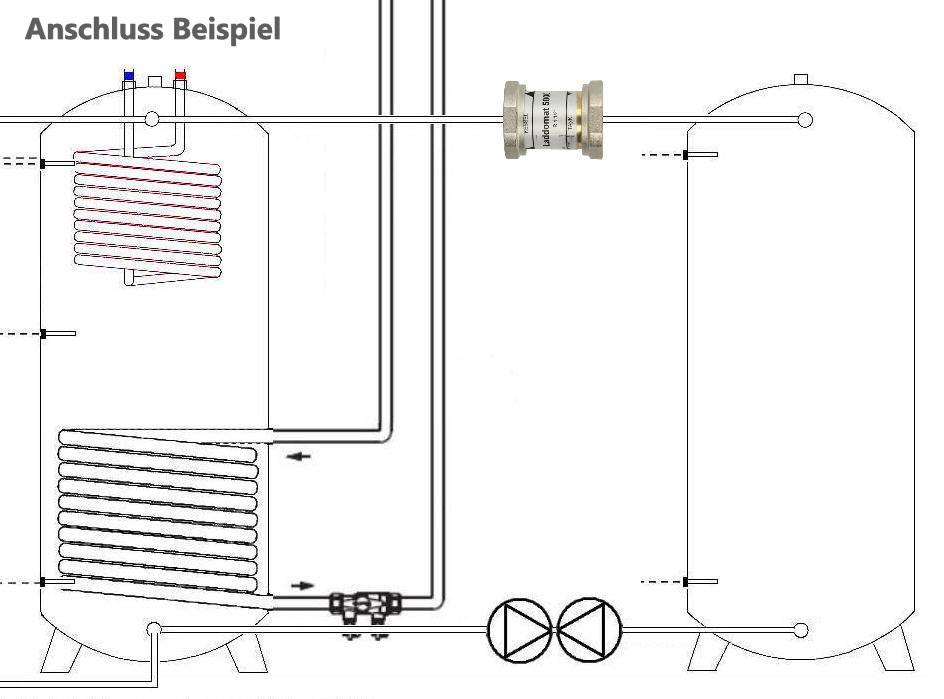

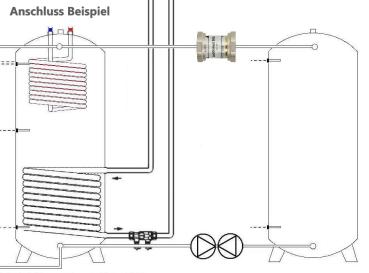

Das Ventil lässt sich auch zwischen zwei Pufferspeicher mit unterschiedlicher Schichtung bzw. Temperatur einsetzen. So etwa, wenn ein Hauptspeicher von einem Heizkessel oder einer Solaranlage erwärmt wird und durch eine Pumpe der Nebenspeicher aufgefüllt wird, wenn der erste Speicher voll ist. In diesem System wird bei der Entladung des ersten Speichers bei Bedarf warmes Wasser aus dem zweiten Speicher durch eine Pumpe nachgeschoben.

Funktion:

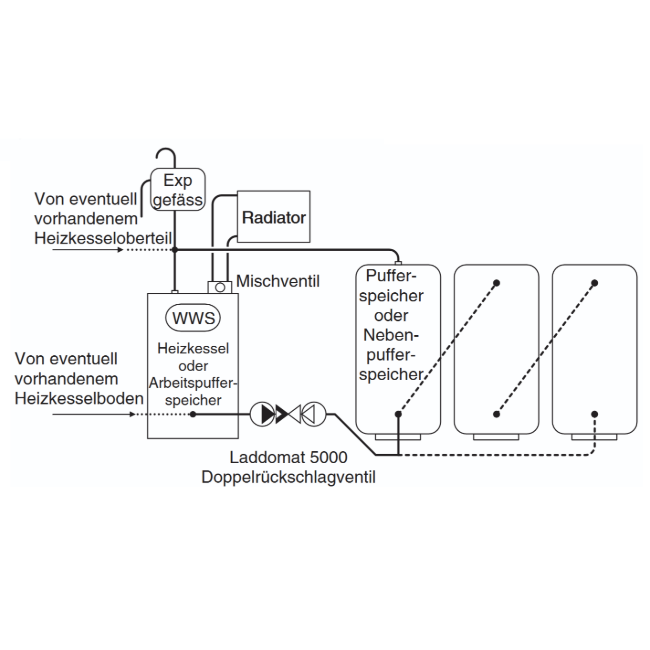

• Verhinderung eines ungewollten Selbstumlaufs beim Anschluss der Ladebaugruppe zwischen Heizkessel und Pufferspeicher oder zwischen Arbeitspufferspeicher und Nebenpufferspeicher.
• das Ventil ist mit zwei gefederten Kegeln ausgestattet, die den Durchsatz in den Leitungen abschaltet, wenn die Pumpen abgeschaltet sind.
• der Durchsatz ist in den beiden Durchsatzrichtungen unterschiedlich groß.
  Er ist bei der Ladung des Pufferspeichers größer, damit die Leistung des Heizkessels übertragen werden kann.
  Er ist bei der Entladung kleiner, damit es zu einer optimalen Wärmeschichtung kommt.

Technische Daten:

• Anschlüsse: 1 1/2" (R40) Innengewinde für den Direktanschluss an die meisten Umwälzpumpen
• Einbaulänge: 53 mm
• Einsatzbereich: Heizanlagen
• Material:
  • Ventilgehäuse Messing SS 5170
  • Gewinde Messing SS 5170
  • Ventilsatz Nylon 6.6, glasfaserverstärkt
  • Federn Edelstahl SS 2331-06
  • O-Ring EPDM-Gummi
  • Flachdichtung Silikongummi
• Durchsatz: Beim Laden 5 m³/h
                  Beim Entladen 1,5 m³/h

Hersteller:

Termoventiler AB, Nolhagavägen 12, 523 93 Marbäck, Schweden, info@termoventiler-se
