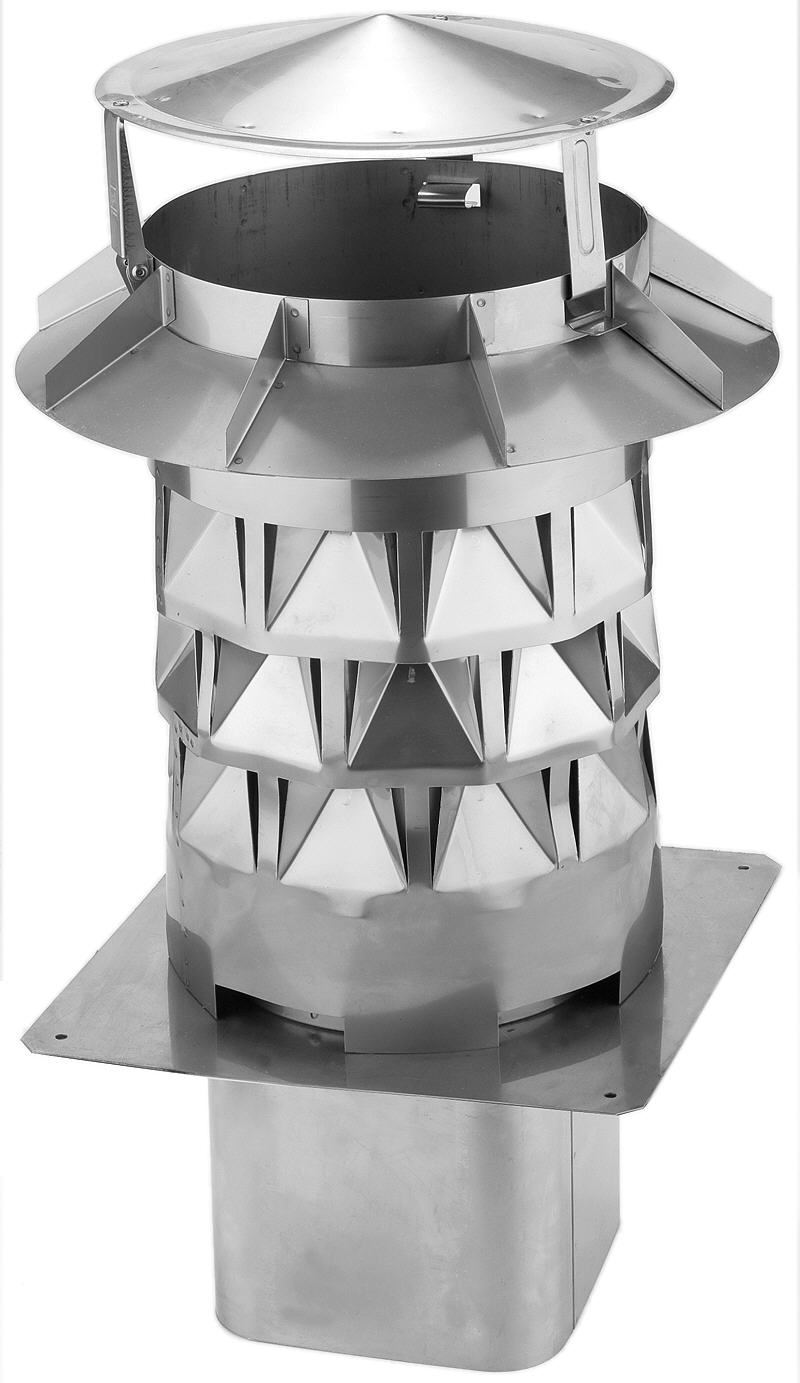

Schornsteinaufsatz WINDKAT® mit eckigem Stutzen

Für Schornsteine mit quadratischem Keramikrohr (wie Plewa, Tona ...)

Die optimale Lösung für maximalen, gleichmäßigen Zug im Schornstein.
Auch unter schwierigsten Witterungsverhältnissen durch das Injektionsverfahren!

Das macht den WINDKAT^® einzigartig...

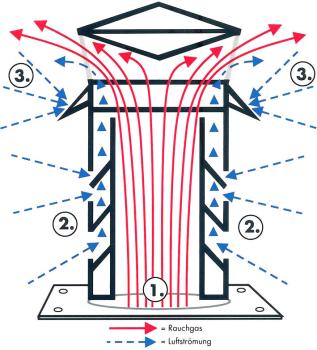

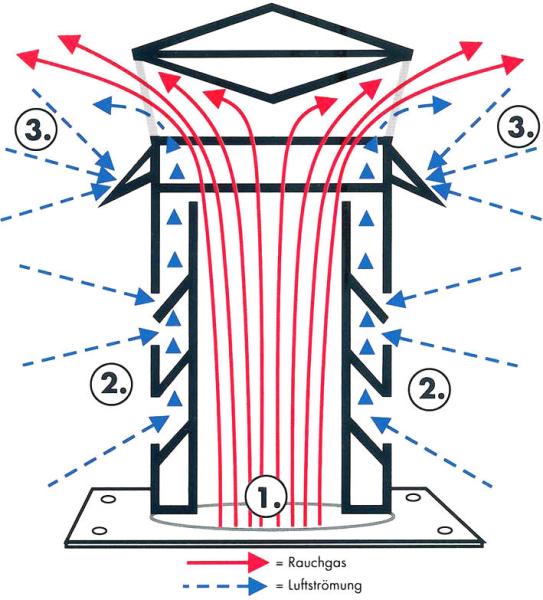

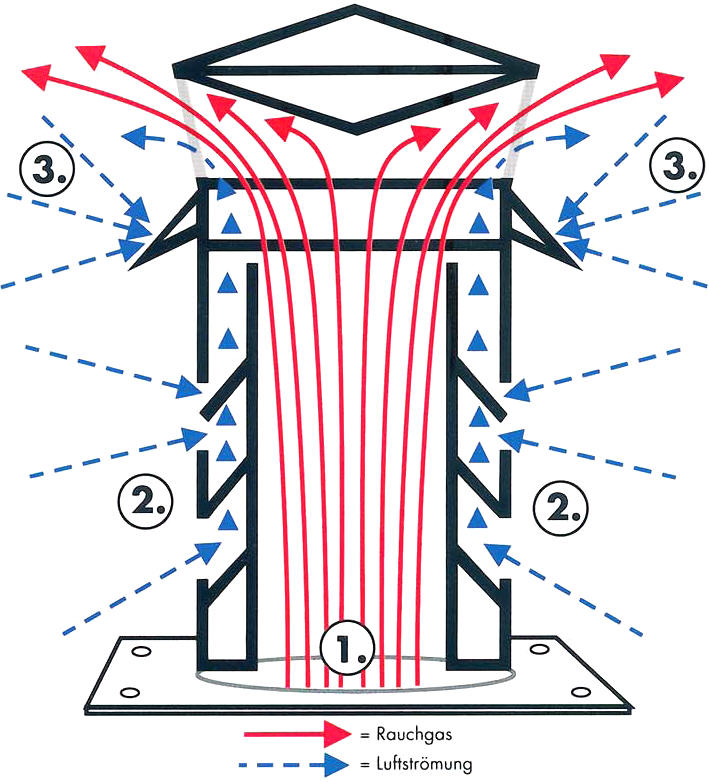

Jede Brennstelle, gleich ob Gas, Öl oder Festbrennstoff funktioniert dann optimal und hat die günstigsten Verbrauchswerte, wenn das Heizsystem ideale Bedingungen im Schornstein vorfindet. Auch niedrige Abgastemperaturen erfordern optimale Schornstein- und Betriebsbedingungen. Bei ungünstigen Witterungsverhältnissen und Windeinflüssen muß die Heizanlage Schwerstarbeit leisten, um den witterungsbedingten Druck im Schornstein (Rauchrohr) zu überwinden. Das WINDKAT^®-System sitzt genau in dieser kritischen Zone und sorgt durch seine Injektionsdüsen für optimalen Zug im Schornstein. Der Strömungswiderstand wird aufgehoben. Kostbare Energie wird gespart.

Nach der neuen europäischen Norm DIN EN 13384-1 können die aerodynamischen Eigenschaften des WINDKAT^®-Systems den Windeinfluß rechnerisch aufheben.

Vorteile:

• Optimaler Rauchabzug auch bei schwierigen Windverhältnissen.
• Kein gefährlicher Rauchgas-Rückstau.
• Optimale Verbrennung spart Brennstoff und Heizkosten.
• Entlastet die Umwelt durch Verminderung der Schadstoffe.
• Für alle Kamine, Heiz- und Lüftungsanlagen.
• Passend für alle Schornsteintypen und Durchmesser.
• Leichte Selbstmontage ohne großen Zeitaufwand.
• Reguliert alle Windeinflußrichtungen und Windgeschwindigkeiten.
• Ohne Einzelwiderstand bereits nach DIN 13384-1 (Zeta = 0) gefertigt.
• Gleicht zu geringe Schornsteinhöhen aus.
• Für quadratische oder rechteckige Kamine.
• Aufklappbare Abdeckung für einfachen Schornsteinfegerzugang.

Qualität von Anfang an...

Sie erhalten WINDKAT^® in den Ausführungen Edelstahl 1.4404 (V4A, DIN 1.457),
Kupferfarben pulverbeschichtet oder RAL-Farben auf Anfrage.
Standard: Edelstahl.

Der WINDKAT^® bedarf keiner baurechtlichen Genehmigung.
Bei der Konstruktion wurden alle Anforderungen der FeuVO und der DIN-Norm 18160 sowie der neuen europäischen Norm DIN EN 13884-1 (Zeta = 0) berücksichtigt.
Der WINDKAT^® ist getestet, geprüft und in seiner Wirkungsweise bestätigt von: TÜV, Thüringer Landesanstalt für Umwelt, TU München, Bayrisches Landesamt für Umweltschutz (LfU), Martin-Luther-Universität Halle/TU Dresden.
Allgemeines bauamtliches Prüfzeugnis P - BAY 09-0041 - 2008.

Einfache Montage

Der WINDKAT^® mit Montageplatte (ohne Einsteckstutzen) wird direkt auf dem Schornsteinkopf verdübelt.
Der runde Einsteckstutzen paßt in Edelstahl-Einzugschornsteine und andere runde Kamine. Er wird lediglich eingesteckt und eventuell mit Silikon abgedichtet.
Der eckige Einsteckstutzen läßt sich besser in gemauerte oder keramische quadratische Schornsteine einpassen.

Auf Anfrage sind gegen 30% Aufpreis auch pulverbeschichtete Ausführungen in diversen RAL-Farben lieferbar.

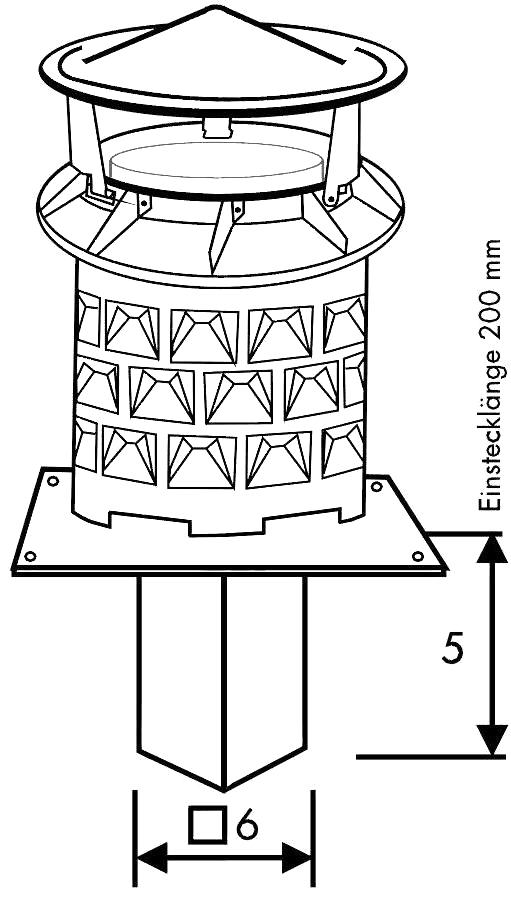

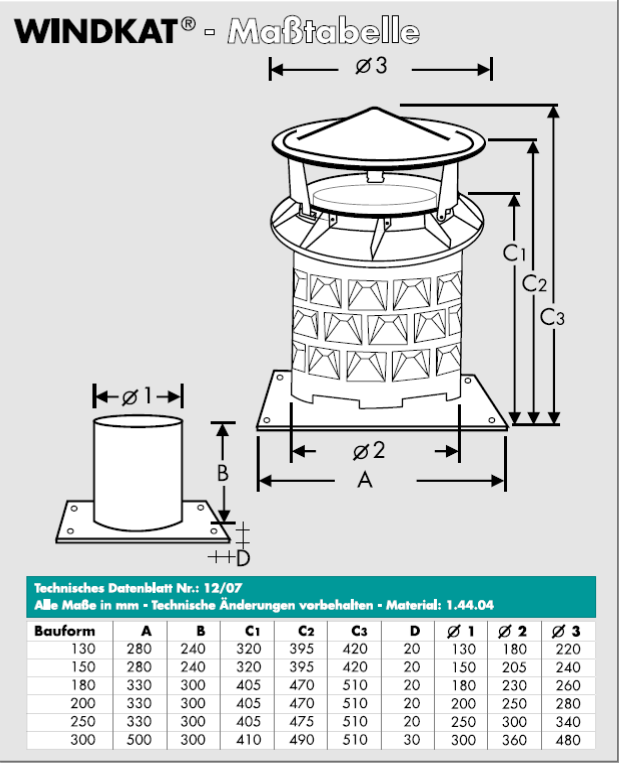

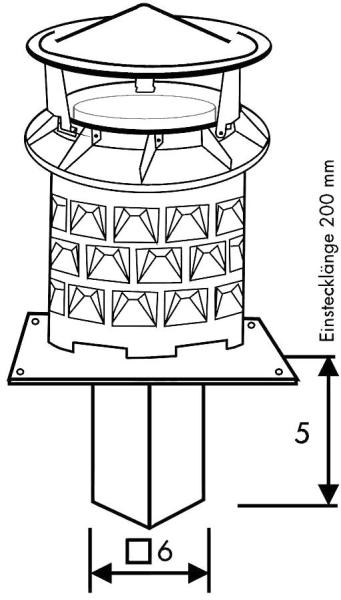

Abmessungen gemäß der Maßzeichnung rechts

Maße in Millimeter

Windkat Innenrohr Ø mm	Stutzenmaße mm (6)	Einsteck- tiefe mm (5)
130	100	200
130	108	200
130	118	200
130	128	200
150	138	200
150	148	200
160	156	200
180	176	200
200	196	200
250	216	200
250	246	200
300	296	200

Der WINDKAT^® wird mit 3 Arten von Schornsteinanschluß (Einsteckstutzen) produziert:

• ohne (nur Grundplatte)
• rund
• eckig

Hersteller:

EURO WINDKAT GmbH, Winterhäuser Straße 97, 97084 Würzburg, Deutschland, euro@windkat.de
