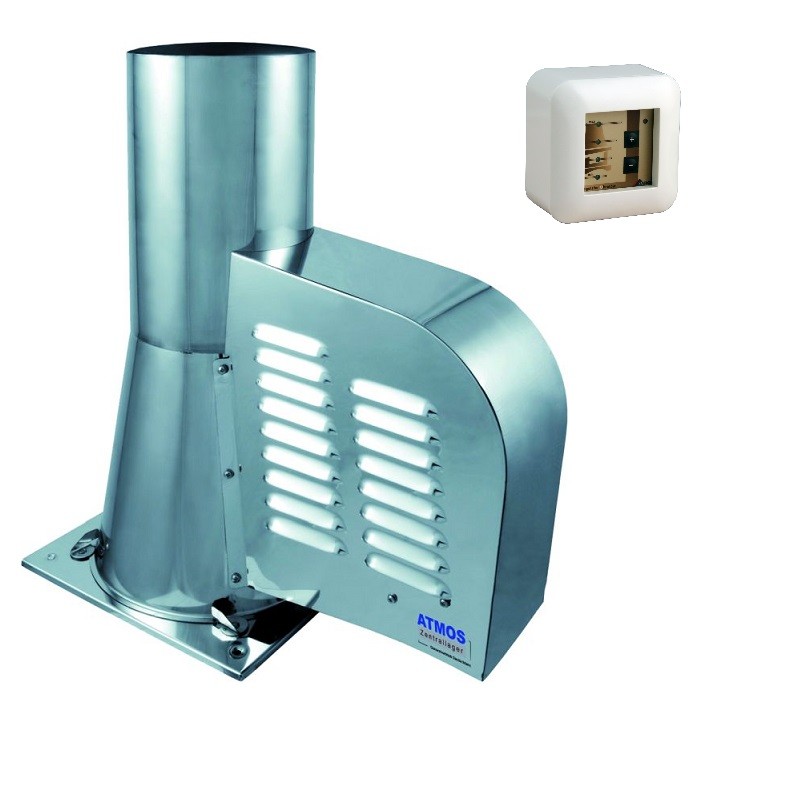

Rauchsauger SUB ECK mit 12-stufigem Regler

Edelstahl Rauchsauger quadratisch mit 12-stufigem Drehzahlregler

Für Zugprobleme im Schornstein

Mündungsöffnung 150 mm oder 200 mm

Ausführung Edelstahl blank

Als Aufsatz auf gemauerte Schornsteine

Bei ungünstiger Wetterlage, fehlerhafter Auslegung des Schornsteins oder ungünstiger Positionierung kann es vorkommen, daß der Zug in Ihrem Schornstein für Ihren Heizkessel nicht ausreicht.
Die Abgase werden nicht zuverlässig und gleichmäßig abgeleitet und die Betriebssicherheit ist nicht gewährleistet.

Ein Rauchsauger ist dann die ideale und oft preisgünstigste Lösung für Sie.

Rauchsauger rund montiert auf einem doppelwandigen Edelstahlschornstein auf einem einstöckigen Bungalow (Flachdach) für einen ATMOS Holzvergaserkessel.

Der Rauchsauger sorgt für den nötigen Unterdruck, um den erforderlichen Zug des Schornsteins zu gewähren.

Funktionsweise

Der Rauchsauger wird oben auf die Schornsteinmündung montiert.
Die gesamte Antriebstechnik ist außerhalb des Abgasstroms installiert und kommt nicht mit diesem und eventuellem Ruß in Berührung.
Das elektrische Gebläse sorgt durch den produzierten Luftstrom dafür, daß im Schornstein ein Sog (Unterdruck) entsteht, der alle Rauchgase herauszieht.
Das Prinzip ist das einer Injektorpumpe.

Einsatzgebiet

Ein Rauchsauger eignet sich für alle Feuerstätten und Brennstoffe, bei denen ein bestimmter Zug im Schornstein eingehalten werden muß, den der Kaminzug alleine nicht erbringen kann.
Geeignet für alle Brennstoffe wie Holz, Pellets, Hackschnitzel, Kohle, Öl, Gas...

Technische Daten

Typ	150 mm	200 mm
Material	0,6 mm Edelstahl 1.4404, säureresistent
Maximale Rauchgastemperatur	400 °C
Maximale Umgebungstemperatur	65 °C
Minimale Umgebungstemperatur	-35 °C
Elektrischer Anschluß	230 V, 50 Hz
Elektrischer Leistungsaufnahme	max. 94 W	max. 141 W
Schutzklasse	IP34
Maximale Fördermenge	300 m³/h	450 m³/h
Maximal generierter Unterdruck	42 Pa	29 Pa
Innenrohrdurchmesser	147 mm	197 mm
Bauhöhe	518 mm	598 mm
Bodenplatte	282 x 282 mm	342 x 342 mm
Motor Überstand	220 mm	250 mm
Gewicht	7,2 kg	9,4 kg

Eigenschaften

• Passend für alle Schornsteine, Heiz- und Lüftungsanlagen
• Einsetzbar für alle Brennstoffe: Holz, Pellets, Steinkohle, Briketts, Gas, Öl....
• Edelstahl 1.4404
• Keine Reduzierung des Schornsteinquerschnitts
• Bei abgeschaltetem Sauger keine Behinderung des normalen Schornsteinzugs

Der Rauchsauger wird mit den mitgelieferten Drehzahlregler bequem vom Heizraum aus gesteuert.
12 Geschwindigkeitsstufen sind für den Ventilator wählbar.




Hersteller:

Subtiel Kontor GmbH, Säuritzer Str. 3, 01906 Burkau, Deutschland, info@subtiel.com
