Schiedel SIH 180 mm Keramikschornstein für Pellets und Holz
(Art.Nr.: 86.18-.05-86.05.18)
Schiedel SIH - das konzentrische Schornsteinsystem
Der zuverlässige Systemschornstein für konventionelle Heiztechnik
Isolierschornstein mit Hinterlüftung - raumluftabhängig
Trockene Betriebsweise

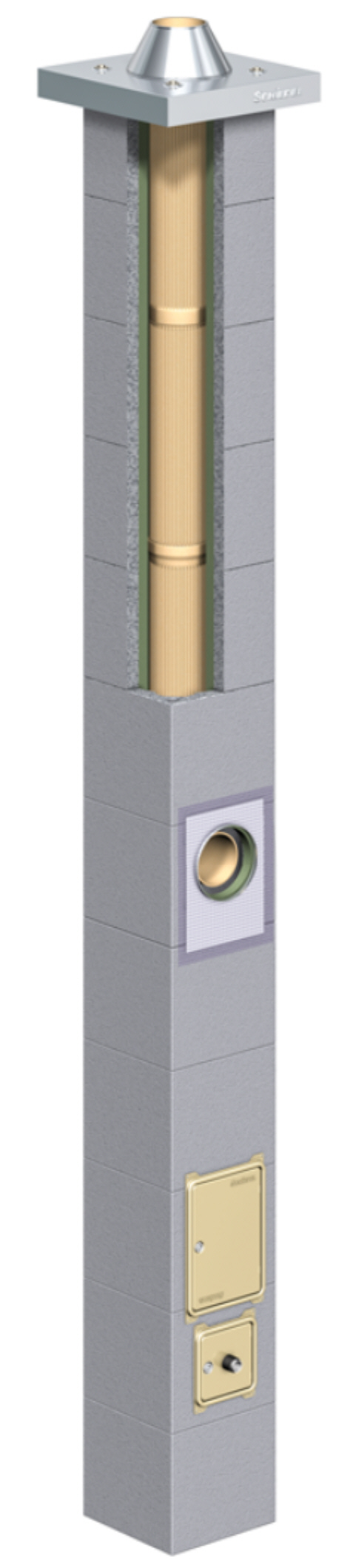

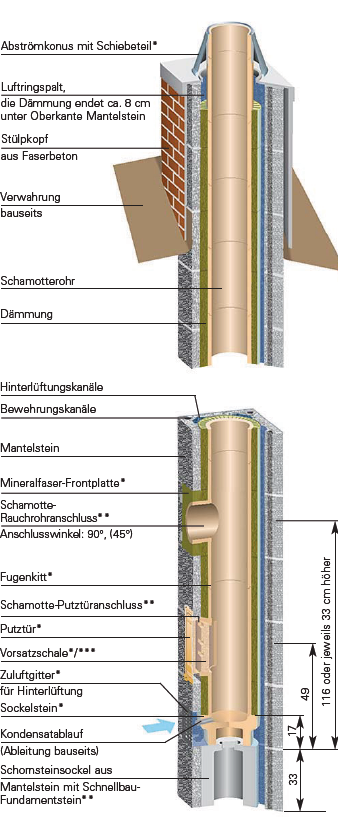

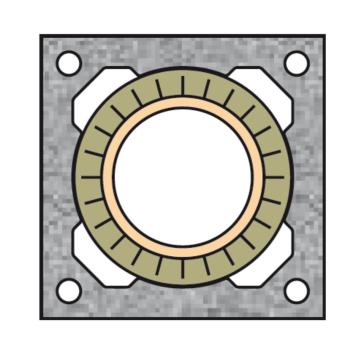

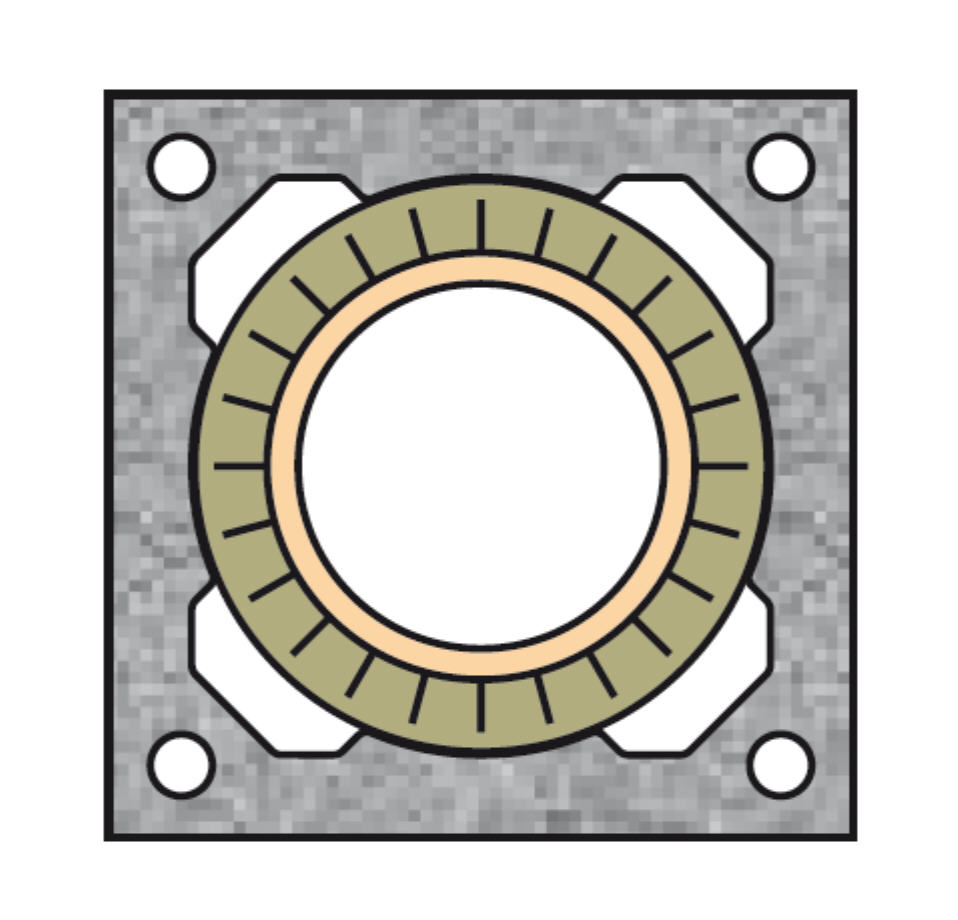

Der klassische Isolierschornstein Schiedel SIH hat einen dreischaligen Aufbau mit Hinterlüftung. Leichtbetonmantelsteine plus Mineralwolle-Wärmedämmung und Schamotte Innenrohre bilden das Schornsteinsystem. Der Schiedel SIH ist ist zur raumluftabhängigen Abgasführung von Feuerstätten mit gasförmigen, flüssigen und Festen Brennstoffen geeignet. Das geringe spezifische Gewicht des Materials macht die Handhabung einfach und das Versetzen problemlos. Das System ist bis zu einer Abgastemperatur von 400 °C einsetzbar. Nur für trockene Betriebsweise!Besondere Merkmale und Vorteile
- In den Querschnitten 16 cm, 18 cm und 20 cm lieferbar (weitere Durchmesser auf Anfrage)
- Hohe Säure- und Temperaturbeständigkeit
- Hinterlüftung gegen Feuchtigkeitsschäden
- Langlebig durch Schornsteinrohrsäule
- Einfache Planung: Verschiedene Rohrdurchmesser werden in einer Mantelsteingröße integriert.
- Erfüllt die Anforderungen der Brandschutzklassen F90/L90
- 30 Jahre Schiedel-Garantie
Lieferbare Schornsteinhöhen
| Gesamthöhe | Mantelsteine | Bestellnummer |
|---|---|---|
| 5,00 m | 11 | 86.18.05 |
| 5,33 m | 12 | 86.18.06 |
| 5,66 m | 13 | 86.18.07 |
| 6,00 m | 14 | 86.18.08 |
| 6,33 m | 15 | 86.18.09 |
| 6,66 m | 16 | 86.18.10 |
| 7,00 m | 17 | 86.18.11 |
| 7,33 m | 18 | 86.18.12 |
| 7,66 m | 19 | 86.18.13 |
| 8,00 m | 20 | 86.18.14 |
| 8,33 m | 21 | 86.18.15 |
| 8,66 m | 22 | 86.18.16 |
| 9,00 m | 23 | 86.18.17 |
| 9,33 m | 24 | 86.18.18 |
| 9,66 m | 25 | 86.18.19 |
| 10,00 m | 26 | 86.18.20 |
| 10,33 m | 27 | 86.18.21 |
| 10,66 m | 28 | 86.18.22 |
| 11,00 m | 29 | 86.18.23 |
| 11,33 m | 30 | 86.18.24 |
| 11,66 m | 31 | 86.18.25 |
| 12,00 m | 32 | 86.18.26 |
Bei Bedarf bieten wir Ihnen gerne Pakete mit größerer Höhe und anderen Durchmessern an! Sprechen Sie uns bitte an.
Technische Daten
| Leistungsmerkmale: | T400 N1 D3 G50, T400 N1 W2 O50 |
| Betriebsweise: | Unterdruck, raumluftabhängig, trocken |
| Brennstoff: | Öl, Gas, Festbrennstoff |
| Abgastemperatur: | <= 400 °C |
| Innenschale: | Schamotte Innenrohr |
| Außenschale: | Leichtbetonmantelstein plus Mineralwolle-Wärmedämmung |
| Wärmedurchlaßwiderstand: | ≤ ∅20cm R40 m²K/W; ≥ ∅ 25 cm R65 m²K/W |
| Mantelstein Höhe | 33 cm |
| Schamotte Rohr Länge | 33 cm |
Abmessungen
| SIH | Ø 160 mm | Ø 180 mm | Ø 200 mm |
| Außenmaß | 32 x 32 cm | 36 x 36 cm | 36 x 36 cm |
| Gewicht | 72 kg/stgm | 82 kg/stgm | 84 kg/stgm |
Der komplette Schornstein besteht jeweils aus

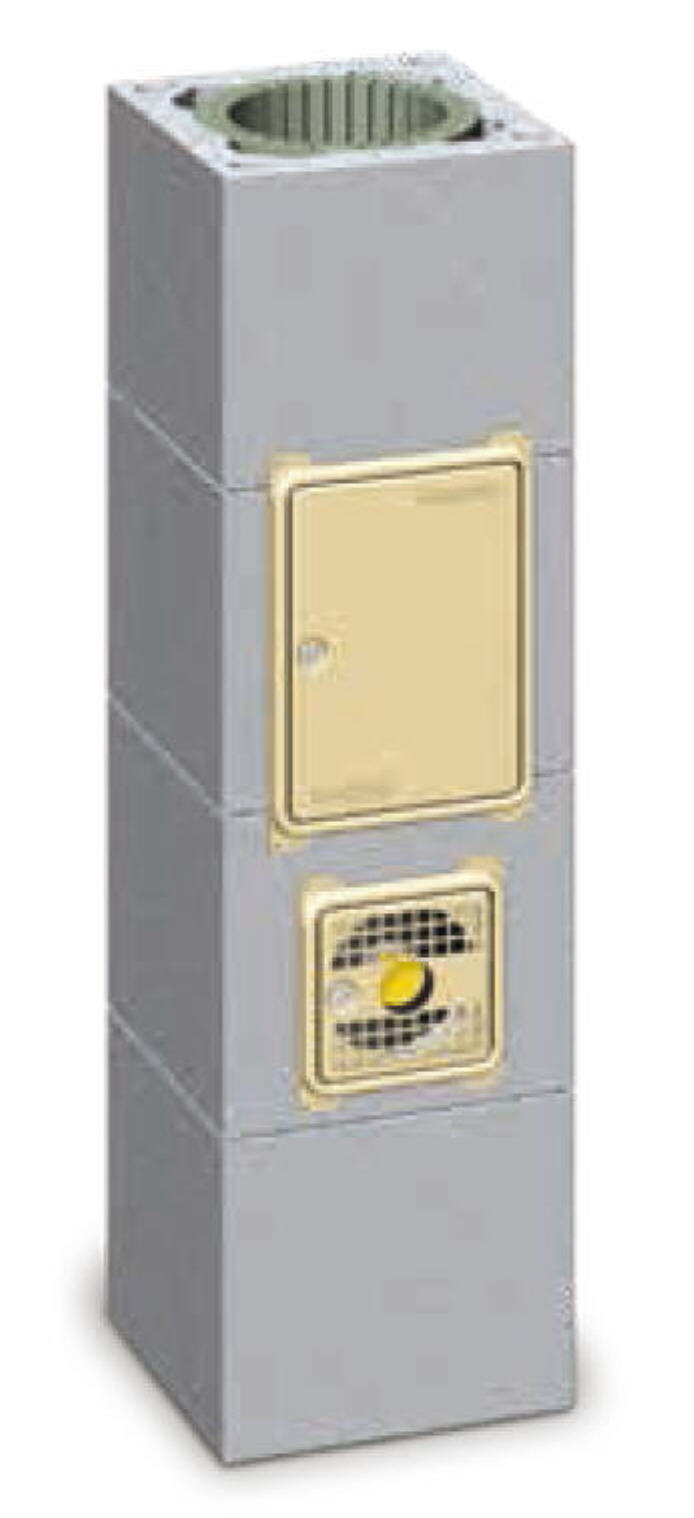

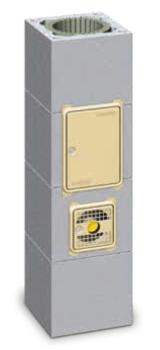

- 1 x Fertigfuß mit Putztüranschluß mit Tür, Kondensatablauf im Fuß integriert, Höhe 133 cm
- 1 x Innendeckel für Putztüranschluß
- 1 x Kondensattürblatt
- 1 x Rauchrohranschluß 90° mit Mineralfaserfrontplatte,
1 x Fugenkitt 3 kg extra - 11 - 32 Mantelsteine je nach Höhe
- 1 x Abströmkopf (Mündungskonus & Abschlußplatte)
- 1 x Versetzschablone
- 1 x Fugenkitt 5 kg
- 1 x Schnittschablone
- 2 x Dichtungsbänder
- 1 x Aufbauanleitung
Neben diesen Komplettpaketen mit jeweils einer Reinigung können wir Ihnen alle weiteren zu diesem Systemschornstein verfügbaren Zusatzteilen mit anbieten:
- zweite Reinigung
- zweiter Rauchrohranschluß
- Bewehrungspaket bis 2 m freistehend
- Bewehrungspaket bis 3 m freistehend
- Schornsteinhalter / Sparrenbefestigung
Hinweis
Es ist die DIN 18160 zu beachten!
Hersteller:
Schiedel GmbH & Co. KG, Lerchenstraße 9, 80995 München, Deutschland, info.de@schiedel.com
