Edelstahl Einzug-Schornstein
Set mit 1 Reinigung 160 mm

Einwandiges Edelstahl-Schornsteinsystem zum Einziehen in bestehenden Kamin

0,6 mm Wandstärke

Lieferbar in vielen Durchmessern von 80 mm bis 500 mm

Wir können Ihnen alle Sonderteile zu unseren Einzugschornsteinen liefern, wie auch flexible Systeme und Sonderanfertigungen!
Auch in ovaler Ausführung lieferbar!

Der Einsatz von modernen, effizienten Feuerungsanlagen macht es oft nötig, einen bestehenden Schornstein zu sanieren.
Dazu wird meist ein Einzugschornstein aus Edelstahl in den bestehenden Schornstein eingebaut.
Die niedrige Abgastemperatur etwa von Pelletskesseln, aber speziell von Brennwertanlagen, führt in gemauerten Schornsteinen im oberen Teil bei kalten Außentemperaturen zur Bildung von Kondenswasser.
Der physikalische Grund dafür ist, daß Abgase aus der Verbrennung von biologischen Produkten und Erdöl sowie Erdgas neben CO₂ vor allem aus Wasserdampf (H₂O) bestehen.
Sobald die Temperatur der Wände im Schornstein nun im Betrieb unter etwa 60°C sinken, kondensiert dieser Wasserdampf und durchfeuchtet das Mauerwerk.
Wird dieser Prozeß nicht schnell gestoppt, durchdringt dieses vom Ruß geschwärzte Wasser die Wände bis in die Wohnräume, was dort große, häßliche schwarze Flecke an den Wänden und Decken hinterläßt.
Der so entstehende Schaden ist beträchtlich und wird in der Regel nicht von Versicherungen getragen.

Wir beraten Sie gerne bei der Auswahl und Berechnung Ihres Schornsteins!
Rufen Sie uns bitte an oder schreiben Sie uns eine Mail.

Um Ihnen so eine böse Überraschung zu ersparen, bieten wir Ihnen hier ein preisgünstiges, in Deutschland  industriell gefertigtes einwandiges Abgassystem aus Edelstahl an.
Es dient zur Abführung von Abgasen von Wärmeerzeugern mit festen, flüssigen und gasförmigen Brennstoffen in trockener, sowie von Pellet-, Öl- und Gasfeuerstätten auch in nasser Betriebsweise (feuchteunempfindlich).
Die Wanddicke beträgt 0,6 mm.

Die Anlagen werden für Unterdruck- oder Überdruckbetrieb (Brennwerttechnik) hergestellt sowie auch als Luft-Abgas Anlage (LAS)
für den Anschluß einer oder mehrerer raumluftunabhängiger Turbothermen oder Brennwertfeuerstätten.

Das hier angebotene Unterdrucksystem (es besitzt keine Einzeldichtungen zwischen den Elementen) ist bei einer Temperatur von 1000 °C +/- 50 °C ausbrenngeprüft
und für Dauertemperaturen von 600 °C geeignet.

Das Überdrucksystem (Einbau spezieller Einzeldichtungen in die dafür vorgesehenen Sicken erforderlich - bitte fragen Sie uns an!)
ist für Dauertemperaturen von 200 °C geeignet. Der zulässige Überdruck beträgt 1000 Pa.

Das einwandige Edelstahl-Schornstein-System ist in einen bestehenden Schornstein oder in einen Schacht einzubauen, der den Erfordernissen der entsprechenden Landesbauordnung entsprechen muß.
Vor Beginn des Einbaues der Abgasanlage ist der zu verwendende Schacht so zu reinigen, daß seine innere Oberfläche frei von lockeren Bestandteilen oder Verbrennungsrückständen ist.
Die Dimensionierung der Anlage ist mit einem zugelassenen Schornsteinberechnungsprogramm nach EN 13384-1/2 durchzuführen (wir machen Ihnen diese Berechnung kostenlos!).

• Für Unterdruckbetrieb
• Trocken oder naß
• Ohne Wärmedämmung
• Geeignet für Öl, Gas und Festbrennstoffe
• Zertifizierung nach EN1856-1: D-0036 CPD 90216 002/2004
• Ausführung 0,6 mm Wanddicke
• Muffentiefe 80 mm
• Technische Informationen und Bemaßungen siehe Teileübersicht

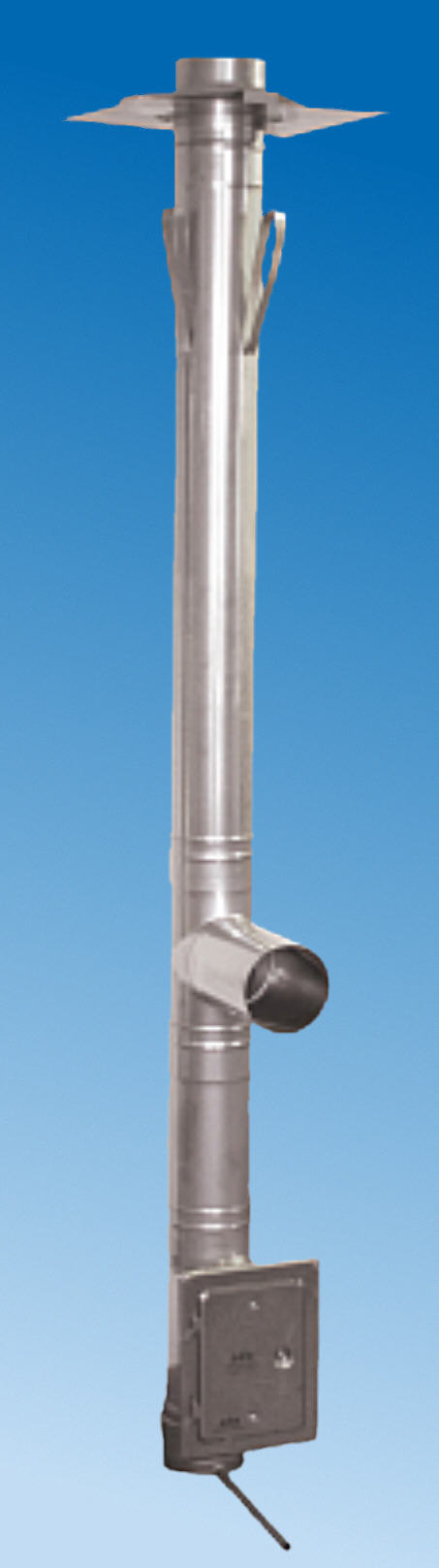

Grundpaket mit 1 Reinigung

Bestehend aus:

1 Kondensatschale
1 Prüföffnung 14/20 Hochtemperatur
1 Edelstahltür 140/200 mm mit Schiebestutzen 200 mm
1 Feuerungsanschluß 90° Hochtemperatur, Abgang gleich mit Wandfutter
1 Längenelement 540 mm
1 Längenelement mit Ablaßschlaufe 1080 mm
x Längenelemente mit Abstandshaltern 1080 mm
y Längenelemente 1080 mm
1 Längenelement mit Doppelmuffe 1080 mm
1 Abschlußelement mit Hinterlüftung und Regenkragen

Dieses Grundpaket ergibt eine Schornsteinhöhe von etwas mehr als 6 Meter.
Die gewünschte Höhe können Sie rechts auswählen..

Gerne helfen wir Ihnen auch, einen ganz auf Ihren Bedarf zugeschnittenen Schornstein zusammenzustellen.
Schreiben Sie uns eine E-Mail oder rufen Sie uns an.

Für weitere Informationen und ein Datenblatt wenden Sie sich bitte an uns.

Längenelemente in den einzelnen Paketen

In jedem unserer Einzugschornstein-Pakete haben wir 5 Arten von Längenelementen.

1. Ein Element mit Ablaßschlaufe, das es Ihnen ermöglicht, den Schornstein vom Dach aus innen herunterzulassen (1080 mm).
2. Ein Längenelement mit Doppelmuffe (1080 mm). Vor dem Einbau muß dieses in zwei passende Teile geschnitten werden.
   Dadurch haben Sie die Möglichkeit, die Länge Ihres Schornsteins individuell anzupassen, ohne viel Verlust zu haben.
   Im Idealfall bekommen sie so zwei Schornsteinelemente von je 500 mm. Bei Bedarf schneiden Sie aber heraus, was zu viel ist.
3. Mehrere Längenelemente mit Abstandshaltern, damit Ihr Einzugschornstein gut zentriert wird (1080 mm).
4. Die entsprechende Zahl von einfachen Längenelementen (1080 mm).
5. Ein Längenelement mit 540 mm.

Hier die Aufstellung dazu:
