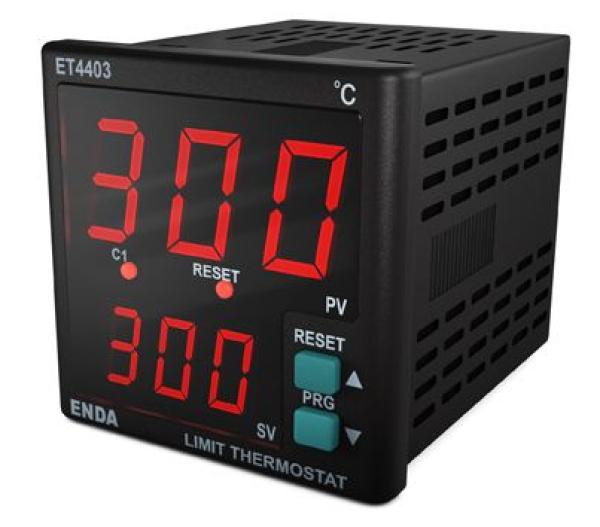

Temperaturregler, Temperaturwächter ET 4403

Elektronischer Temperaturregler / -Wächter mit 2 großen LED Anzeigen für Ist- und Solltemperatur. Der Temperaturregler ET 4403 kann Temperaturen mit einer Auflösung von +/- 0,1 °C und einer Hysterese von 1 - 50 K über einen Relaisausgang regeln. Zusätzlich verfügt der ET 4403 über eine wählbare Begrenzerfunktion. Bei dieser Betriebsart schaltet der Regler permanent ab, wenn der eingestellte Grenzwert über- oder unterschritten wird. Über eine Reset-Taste oder einen extern mit einem Taster verdrahtetem Reset-Eingang kann der Temperaturwächter wieder zurückgesetzt werden.

Meßeingang für 2-Leiterschaltung Pt100.
Einfache und intuitive Bedienung durch horizontale und vertikale Menüführung.
Einstellung über 2 große Tasten auf der Frontseite.
Der ET 4403 ist eine sehr preisgünstige Option für eine einfache Temperaturregelung in der Industrie, bei Experimenten und in Testanlagen wie auch für allgemeine Heizzwecke.

Falls Sie einen einfachen elektronischen Regler mit genauerer Anzeige und erweitertem Temperaturbereich benötigen, können wir Ihnen auch einen Regler mit 4 - 20 mA oder 0 - 10 V Regelausgang anbieten.

Eigenschaften

• Einstellung Dunkelschaltung der Anzeige
• C1 Ausgangsrelais
• Regelungsart EIN/AUS oder als Temperaturwächter einstellbar
• Offset-Einstellung
• Ausschaltung des Ausganges bei Fühlerdefekt (Fühlerbruchsicherung)
• Hysterese einstellbar 1 - 50 K
• LED Anzeige für geschaltetes Relais C1 und für den Reset-Eingang
• Für Schaltfeldeinbau

Technische Spezifikationen

Spannungsversorgung	230 V Wechselspannung
Leistungsaufnahme	Max. 5 W
Eingang (Sensor)	PT100
Auflösung	0,1 °C
Genauigkeit	+/- 0,2% vom Skalenendwert
Ausgänge:	Schließerkontakt 250 V AC, 2 A
Meßbereich:	0 - 700 °C
Lebensdauer Relais	Ohne Last 5 Mio. Schaltspiele, bei 250 V AC 2 A 200.000 Schaltspiele
Regelungsart	Einstellbar Ein-Aus oder Temperaturwächter
Abmessung (B x H x T)	48 x 48 x 53 mm
Schutzart	Frontseitig IP65 Rückseitig IP20

Lieferumfang

• Temperaturregler / -Wächter
• Bedienungsanleitung

Einen PT100 Temperaturfühler können wir Ihnen separat in der gewünschten Ausführung liefern.

WICHTIGE HINWEISE!

Dieser Regler ist ausschließlich für den Schaltfeldeinbau vorgesehen. Der Einbau muss durch geschultes Fachpersonal erfolgen! Es ist unbedingt darauf zu achten, dass die Geräte nur bestimmungsgemäß eingesetzt werden. Bei Arbeiten an der Elektroinstallation müssen alle zum Gerät führenden Leitungen spannungsfrei sein, wenn die Gefahr besteht, dass die am Gerät befindlichen Anschlussklemmen berührt werden könnten. Zur Einhaltung der CE-Konformität sind abgeschirmte Kabel- und Signalleitungen zu verwenden. Diese sind getrennt von den leistungsgeführten Leitungen bzw. den Netzleitungen zu verlegen.
Die Abschirmung ist geräteseitig zu erden. Das Gerät ist so zu montieren, dass es vor Feuchtigkeit, Vibrationen und starker Verschmutzung geschützt ist und auch die Betriebsumgebungstemperatur eingehalten wird. Die Verdrahtung, Inbetriebnahme und Bedienung der Geräte muss durch ein entsprechend qualifiziertes Fachpersonal gemäß den örtlichen Vorschriften vorgenommen werden.



Hesteller:

Sisel Mühendislik Elektronik San. Ve Tic. A.Ş., Şerifali, Barbaros Cd. No:18, 34775 Ümraniye/İstanbul, Türkei, sisel@enda.com.tr
