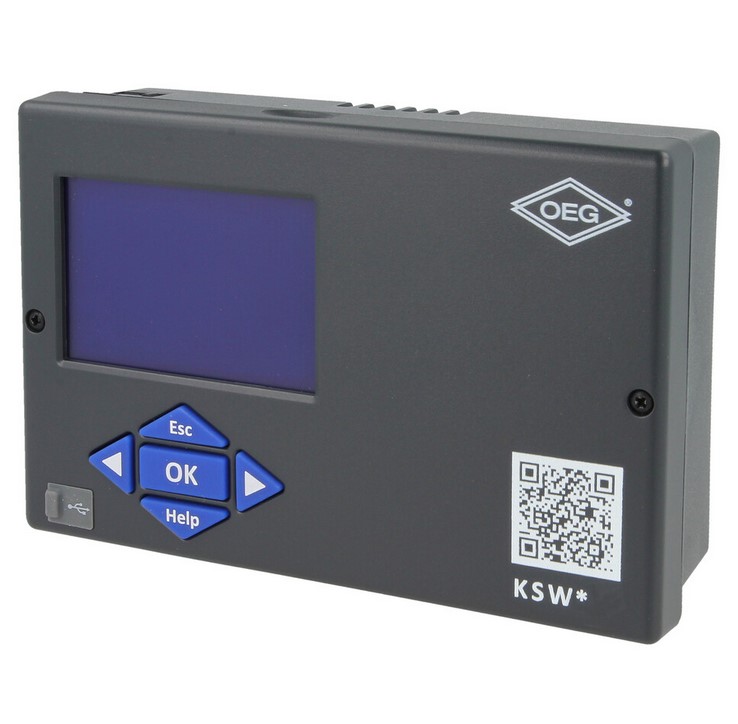

Moderner, leistungsfähiger Regler für solare und kombinierte Heizungssysteme
Normeinbaumaß von 144 x 96 mm
Die Serie der Differenzregler KSW* sind bestimmt für die Steuerung von Solarsystemen in Kombination mit vielen anderen Wärmequellen und Warmwasserspeichern.
Die zeitgemäße Technologie ermöglicht eine Nutzung in diversen Heizungssystemen.
Eine einfache Bedienung mit Hilfe von graphischen Symbolen garantiert eine hohe Benutzerfreundlichkeit.
Eines der bis zu 50 Hydraulikschemen, wie sie im Handbuch und in der Anzeige dargestellt werden. Die Parametereingabe wie auch die Zuordnung der Sensoren und der Ausgänge ist klar dargestellt.
Eingebettetes Video
Hinweis: Dieses eingebettete Video wird von YouTube, LLC, 901 Cherry Ave., San Bruno, CA 94066, USA bereitgestellt.
Beim Abspielen wird eine Verbindung zu den Servern von YouTube hergestellt. Dabei wird YouTube mitgeteilt, welche Seiten Sie besuchen. Wenn Sie in Ihrem YouTube-Account eingeloggt sind, kann YouTube Ihr Surfverhalten Ihnen persönlich zuzuordnen. Dies verhindern Sie, indem Sie sich vorher aus Ihrem YouTube-Account ausloggen.
Wird ein YouTube-Video gestartet, setzt der Anbieter Cookies ein, die Hinweise über das Nutzerverhalten sammeln.
Wer das Speichern von Cookies für das Google-Ads-Programm deaktiviert hat, wird auch beim Anschauen von YouTube-Videos mit keinen solchen Cookies rechnen müssen. YouTube legt aber auch in anderen Cookies nicht-personenbezogene Nutzungsinformationen ab. Möchten Sie dies verhindern, so müssen Sie das Speichern von Cookies im Browser blockieren.
Sehen Sie in diesem Video von OEG, wie einfach die Inbetriebnahme des Universalreglers KMS-D ist.
Der KSW hat die gleiche einfache Inbetriebnahme.
Die einfache Inbetriebnahme wird duch den Start-Up-Assistenten und eine große beleuchtete graphische Anzeige gewährleistet.
Ausgestatte mit einem Datenlogger zur Protokollierung aller Reglereinstellungen, Systemfunktionen sowie Tempraturüberschreitungen.
Das integrierte Simulationsprogramm zur Fehlersuche oder Funkstionsprüfung, erleichtert es, Fehler schnell zu finden und zu korrigieren.
Das Anlageschema des KSW-Differnzreglers wird in der Anzeige mit Ist-Temperatur und Schaltzuständen dargestellt.
Bei längerem Stillstand gewährleistet der Antiblockierschutz durch periodische Aktivierung der Pumpen und Umschaltventile die Funktion der Anlage.
Die Sonnekollektoren und Wärmespeicher werden durch den Frost- und Überhitzungsschutz gesichert.
Das Frostschutzprogramm macht es speziell bei Röhrenkollektoren möglich und sinnvoll, die Solaranlage direkt mit Heizungswasser zu betreiben.
So entfällt der Solarwärmetauscher.
Das ergibt für die Solaranlage zusammen mit der höheren Wärmekapazität von Wasser gegenüber Glykol eine deutlich höhere Effektivität der Solaranlage.
Außerdem biete der KSW*-Regler verschiedene Zeitschaltprogramme, Anit-Legionellen-Schutzprogramm, Ferienprogramm,
sowie ein Programm für sofortige Warmwasserbereitung und in einigen Hydraulikschemen das Messen der Energie und des Druchflusses.
Die KSW-Differenzregler werden in einem Gehäuse für den Wandaufbau geliefert, gibt Ihnen aber auch die Möglichkeit eine Montageschiene zu nutzen.
Technische Daten
Reglertyp
KSW-E*
KSW*
KS2W*
MechanischeRelais
0
1
1
Elektronische Relais
(Triac-Ausgang)
1
1
2
Fühlereingänge
4
6
6
Hydraulikschemen
5
22
50
Anzahl Kollektorfelder
1
2
2
Anzahl Speicher
1
2
3
Freie Programmierung
nein
1 Ausgang
2 Ausgänge
Gemeinsame Technische Daten:
Spannung: 230V - 50Hz
Strom-/Leistungsaufnahme: 4 W
Relaisausgänge: 4 (1) A, 230V ~
Triakausgang: 1 (1) A, 230V ~,
ermöglicht die Geschwindigkeitssteuerung von älteren Pumpen (nicht hocheffizient)
Geschwindigkeitssteuerung über Pulsweitenmodulation (PWM) oder 0 - 10 V=
Schutzart: IP20 nach EN 60529
Abmessung: 144 x 96 x49mm
Gewicht: 410g
Umgebungstemperatur: 5°C bis +40°C
Gehäuse für Wandmontage oder Montageschiene.
USB-Verbindung zum PC zur Überwachung, Konfiguration und Datenerfassung (als Zubehör erhältlich).
Die Inbetriebnahme wird durch den integrierten Einstellungs-Assistenten sehr stark vereinfacht.
Protokollierung aller Reglereinstellungen, fehlerhaften Systemfunktionen und Temperaturüberschreitungen im Datenspeicher des Reglers.
Über ein Simulationsprogramm kann die Steuerung der Anlage unter verschiedenen Bedingungen getestet werden, ohne erst die Ergebnisse der Heizung abwarten zu müssen.
KSW*: Ost-West-Ausrichtung mit Kollektorumschaltung
KS2W*: Ost-West-Ausrichtung und laden von bis zu 3 Speichern
