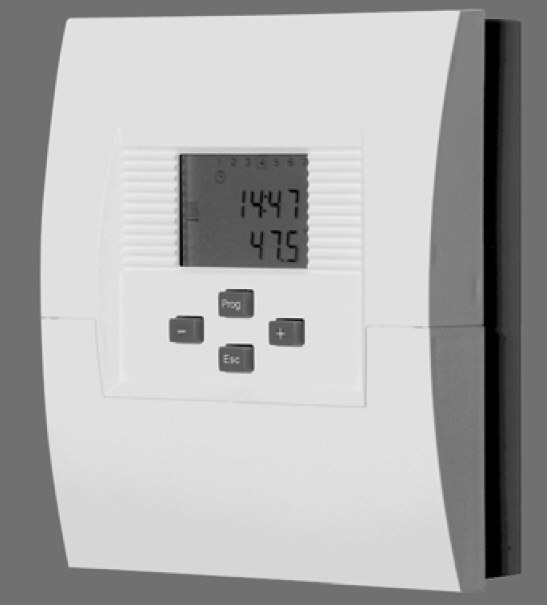

EBV Heizkreisregler CETA 106

mit Differenztemperaturregelung

Einfache und preisgünstige Lösung für die Steuerung eines Mischer-Heizkreises

Zusätzliche Differenztemperaturregelung (Ansteuerung Heizkessel Ein/Aus, Pufferladung, Boilerladung, Solaranlagensteuerung...)

In Abhängigkeit der Aussentemperatur wird die benötigte Heizkreistemperatur im Vorlauf ermittelt.
Anlagen mit Wärmequelle und Warmwasserspeicher werden über die Temperaturdifferenzregelung gesteuert (Differenzfühler nicht im Lieferumfang enthalten).
Wenn die Temperatur der Wärmequelle die Temperatur am Speicher um den am Regler eingestellten Wert übersteigt, schaltet die Regelung die Umwälzpumpe ein und transportiert die in der Wärmequelle aufgenommene Wärme in den Warmwasserspeicher.

Die Geräteserie CETA ist für die Regelung von Heizungs- und Solaranlagen sowohl für den Wohnungsneubau, als auch Nachrüstbedarf entwickelt worden.
Das Programm besteht aus verschiedenen Funktionsvarianten.

Mit CETA lassen sich einfache Standard-Anlagen problemlos regeln, aber auch anspruchsvollere Anwendungen können über die Kombination mehrerer CETA-Module realisiert werden.

Auf Wunsch steht mit der Raumstation CETA RC eine komfortable Fernbedienung zur genauen Ausregelung der Raumtemperatur zur Verfügung.
Sie wird über einen Zweidraht-Datenbus mit dem entsprechenden Heizkreis am Regler verbunden.

Die Anlagenüberwachung erfolgt über das Zusatzmodul CETA SMS. Es bietet die Möglichkeit, über den SMS-Dienst des Mobilfunknetzes Anlageninformationen, wie zum Beispiel Störmeldungen, auf ein Handy oder anderen SMS-Empfänger zu senden. Es können Anlagentemperaturen überwacht und aus der Ferne korrigiert werden. Insoweit trägt die Kombination mit dem CETA SMS zur zusätzlichen Sicherheit und zum Funktionskomfort bei.

Das elegante Design des Reglers und die übersichtliche Programmierung durch die Viertastenbedienung runden das Erscheinungsbild des jeweiligen CETA-Moduls positiv ab.

CETA ist ausgelegt zur bequemen Montage an der Wand.
Alternativ ist der Gehäuseboden zur Montage auf einer 35 mm Hutschiene ausgelegt.
Diese Montage bietet sich insbesondere bei der Kombination mehrerer Geräte nebeneinander oder bei Montage im Schaltschrank an.

Passende Pumpengruppen mit Motormischer und Hocheffizienzpumpen finden Sie unter Pumpengruppen.

Betriebsarten (im Menü zu wählen und einzustellen)

• Automatikbetrieb Heizkreis nach Schaltzeitprogramm I oder II
• Heizbetrieb Heizkreis (Betriebsart AUTOMATIK oder HEIZEN) = normaler Heizbetrieb
• Reduzierter Betrieb Heizkreis (Betriebsart AUTOMATIK oder REDUZIERT) = Nachtabsenkung
• Stand by Heizkreis
• Sommerabschaltung Heizkreis
• Frostschutz Heizkreis

Lieferumfang

• Regler CETA 106 (ohne Batterie)
• Außenfühler AF 200 (F4)
• Vorlaufanlegefühler VF 202 B (F2)
• Befestigungsmaterial

Optionen

Der Heizungsregler CETA 106 kann neben dem Mischer und der Heizungspumpe auch noch eine Differenzregelung oder Thermostatfunktion ausführen.
Dafür benötigen Sie ein oder zwei der optionalen Fühler (siehe Handbuch):

• Temperatur des Fühlers Wärmelieferant (z.B. Kollektor, Feststoffkessel) am Eingang F3
  OEG TF/PT1000, 6x50mm, 3m, Tauchfühler f. Regelung, Best. Nr. 212000062.
• Temperatur des Fühlers Wärmespeicher am Eingang F1.
  Ermöglicht beispielsweise das Abschalten bei kaltem Pufferspeicher.
  Tauchfühler KVT20/5m, 6mm, f. EBV Regelungen, Best. Nr. 212000455.

Die optionalen Füher können Sie mit auswählen!

Hinweis

Wir können Ihnen das gesamte Programm der CETA-Serie an elektronischen Reglern und deren Zubehör von EBV liefern.
Fragen Sie uns bitte an!
EBV Temperaturdifferenzregler CETA 101 mit 3 Relaisausgängen und 4 Fühlereingängen.
EBV Heizkreisregler CETA 104 mit Brennersteuerung und Warmwasser-Laderegelung.
