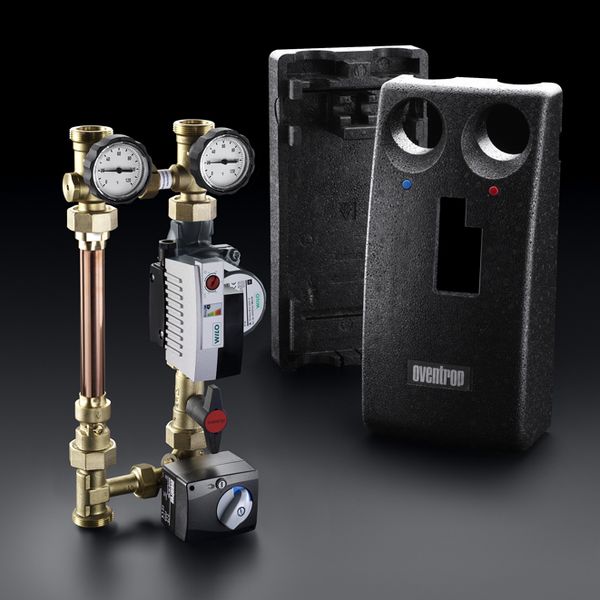

Kessel-Anbindesystem Regumat M3-180

mit 3-Wege-Motor-Mischer und Pumpe Wilo Stratos ECO 1-5

(BAFA / KfW-förderfähig)

Pumpengruppe mit Pumpenkugelhahn (witterungsgeführt), mit Isolierschale.
Einsatzbereich: witterungsgeführte Regelung für Vorlauftemperatur Heizkörper / Fußbodenheizung
Dazu lieferbar: Regler HKR-M3

OVENTROP-Kessel-Anbindesystem "Regumat M3-180"

Armaturengruppe für die Anbindung des Heizkessels an die Rohrleitungssysteme.
Bestehend aus:

• Absperrset aus 2 Kugelhähnen zum Absperren des Heizstrange
• 2 Thermometer zur Anzeige der Vor- und Rücklauftemperatur
• 1 Pumpenkugelhahn
• Flanschrohr mit Sperrventil als Längenausgleich am Rücklauf
• Mit Dreiwegemischer und montiertem Stellantrieb zur Regelung der Vorlauftemperatur
• Isolierung

Kugelhähne:

• Gehäuse und Spindel aus Messing
• doppelter O-Ring-Abdichtung
• Kugeln aus Messing, hartverchromt
• Kugeldichtungen aus PTFE
• Überwurfmuttern aus Messing

Dreiwegemischer:

• Gehäuse, Deckel, Regeleinsatz aus Messing
• Mischerwelle mit doppelter O-Ring-Abdichtung.

Anschluss: Kesselseite und Heizstrangseite 1 1/2" AG.

Temperaturmessbereich: 20 °C bis 100 °C

Öffnungsdruck des Sperrventiles: 20 mbar

Pumpenanschluss: für Pumpen mit 1 1/2" AG, Baulänge 180mm

Stellantrieb:

• Spannung 230 V
• Laufzeit bei 90 Grad Drehwinkel 2 Minuten
• Kabellänge 2,2 m

Abstand zwischen Vor- und Rücklauf: 125 mm

Nennweite: DN 25

Ausführung: mit Wilo-Pumpe Stratos ECO 25/1-5

Max. Betriebsdruck: PN 10 bar

Max. Betriebstemperatur: 110 °C

PDF-Datenblatt Regumat M3-180 zum Download.
PDF Datenblatt Pumpe Wilo Stratos ECO 25/1-5 zum Download.



Hersteller:

Oventrop GmbH & Co. KG, Paul-Oventrop-Straße 1, 59939 Olsberg, Deutschland, mail@oventrop.com
