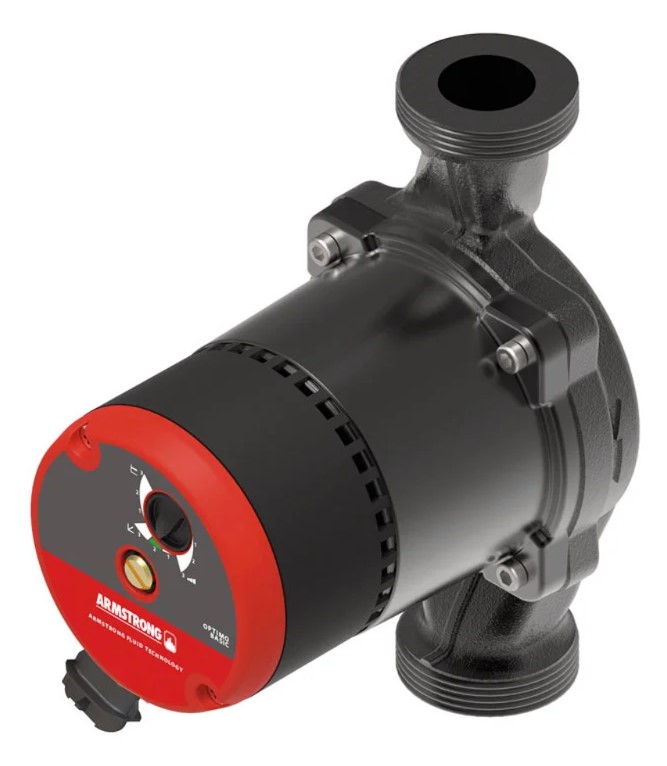

Hocheffizienzpumpe HEP Optimo Basic

Die elektronisch geregelte Hocheffizienzpumpe HEP Optimo Basic mit Permanentmagnettechnologie ist für den Einsatz in Heizungs- und Solaranlagen mit variablem oder konstantem Förderstrom konzipiert. Das Pumpengehäuse ist korrosionsbeständig durch eine KTL-Beschichtung. Die HEP Optimo Basic ist für Wohnraumheizungen, einschließlich Fußbodenheizungen, thermischen Solaranlagen und Wärmpumpen einsetzbar.

Ausführung:

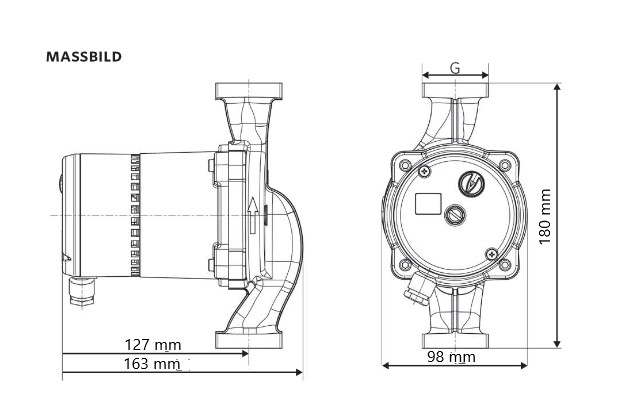

• 180 mm Einbaulänge
• DN 25
• Förderhöhe 4 m
• Anschlussgewinde G 1½"
• Inkl. Isolierung
• Gewicht 2,7 kg
• 5 Jahre Herstellergarantie

Eigenschaften:

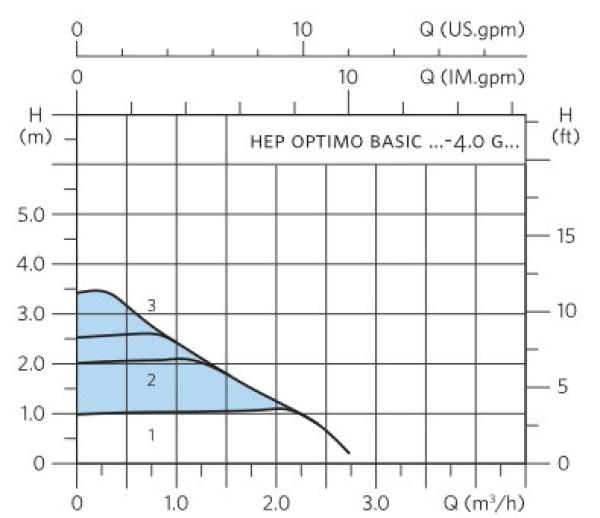

• 3 Betriebsmodi (Proportionaldruck, feste Drehzahl und konstanter Druck)
• Manuelle Anlaufhilfe
• Hohe Laufruhe
• Sehr geringer Stromverbrauch
• Nassläuferpumpe
• Entlüftungsschraube
• max. Wassertemperatur 110 °C
• max. Umgebungstemperatur 40 °C
• integrierte Nachtabsenkung
• Keramikwelle und Keramiklager
• Pumpengehäuse Grauguß, KTL beschichtet
• Leistungsaufnahme: 4 - 20 Watt
• mit Isolierung
• EEI ≤0,17
• Schutzart IP 42
• Nenndruck PN 10
• Schalldruckpegel < 45 dB

Funktionsweise bei Einsatz in Heizungsanlagen:

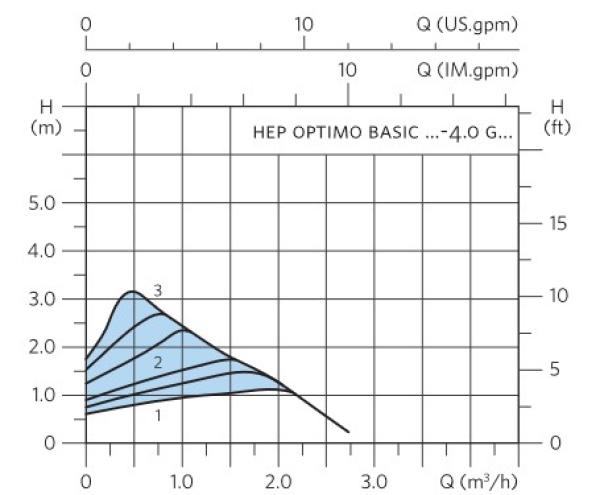

Wird am Heizkörper das Thermostatventil zugedreht, sinkt der Volumenstrom in der Hauptleitung und damit auch der erforderliche Differenzdruck. Je länger die Hauptleitung ist, desto größer ist der Einfluss. Die optimale Einstellung für solche Systeme ist die Betriebsart "Proportionaldruck", da hier die Pumpe automatisch die Förderhöhe bei geringerem Volumenstrom reduziert.
Bei Fußbodenheizung mit integrierter Pumpe empfiehlt sich die Betriebsart "Konstantdruck". In diesem Modus beeinflusst eine Änderung des Volumenstromes die Förderhöhe der Pumpe nicht.

Funktionsweise bei Einsatz in Solaranlagen:

In der Regel sind Solaranlagen für konstanten Förderstrom konzipiert. Gefordert sind hoher Differenzdruck bei niedrigem Volumenstrom. Hierfür empfiehlt sich der Modus "Feste Drehzahl". Mit dieser Einstellung erzeugt die Pumpe den jeweils höchst möglichen Differenzdruck. Solaranlagen mit variablem Förderstrom können alternativ mit "Konstantdruck" betrieben werden. Mit dieser Einstellung wird der Differenzdruck unabhängig von der jeweiligen hydraulischen Situation der Solaranlage konstant gehalten. Der Regelmodus "Proportionaldruck" darf nur gewählt werden, wenn die Solaranlage in einer Heizungsanlage mit Thermostatventilen eingesetzt wird.

Einsatzgebiete:

• Zweirohrsysteme (Heizkörper / Radiatoren)
• Fußbodenheizungen
• Kessel- oder Primärkreis
• Speicherladekreis
• Solaranlagen
• Wärmepumpen

Fördermedien:

• Heizungswasser gemäß VDI 2035
• Reine, dünnflüssige, nicht-aggressive und nicht-explosive, mineralöl-freie Medien ohne feste oder langfaserige Bestandteile
• Medien mit einer Viskosität von max. 10 mm²/s
• Ab 20 % Glykoanteil sind die Betriebsdaten zu überprüfen

Temperaturbereich:

• Umgebungstemperatur: 0 °C bis +40 °C
• Temperaturklasse: TF 110
• Medientemperatur: +2 °C bis +110 °C

Umgebungstemperatur:

Um die Bildung vom Kondenswasser im Klemmkasten und Stator zu vermeiden, muss die Medientemperatur immer gleich oder höher als die Umgebungstemperatur sein:


Umgebungstemp.	Medientemp. min.	Medientemp. max.
0	2	95
10	10	95
20	20	95
30	30	95
35	35	90
40	40	70

Motorschutz:

Externer Motorschutz ist nicht erforderlich.

Nachtabsenkung:

Bei aktivierter Nachtabsenkung schaltet die Umwälzpumpe zwischen Normalbetrieb und Absenkbetrieb (Kennlinie MIN) um. Die Vorlauftemperatur wird mittels Temperatursensor erkannt und die Pumpe reagiert entsprechend. Hierzu ist es notwendig, dass die Umwälzpumpe im Vorlauf installiert ist.

Mindestzulaufdruck:

Medientemperatur	< 75 °C	> 90 °C
Mindestzulaufdruck	0,05 bar	0,28 bar

Bedienelemente:

Über das Potentiometer am axialen Klemmkasten können die Regelkennlinien für Proportional- bzw. Konstantdruck sowie die feste Drehzahl stufenlos eingestellt werden.

Wichtig:

Die Ansteuerung über Phasenanschnitt oder Wellenpaket ist nicht möglich.



Hersteller:

Armstrong Fluid Technology GmbH, Westerbachstraße 32, 61476 Kronberg im Taunus, Deutschland, orders-ce@armstrongfluidtechnology.com
