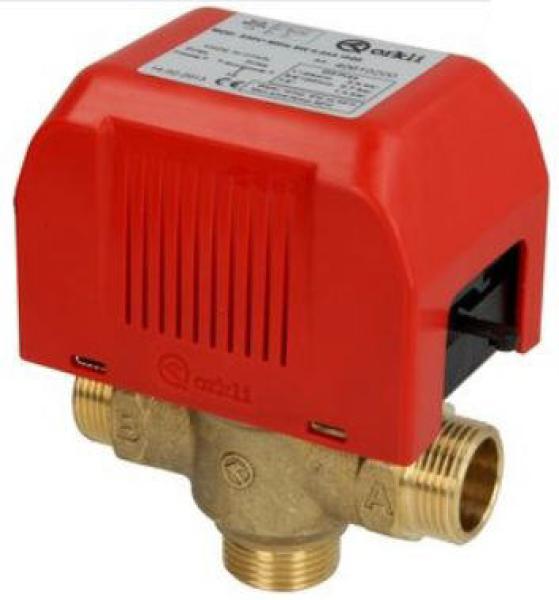

3-Wege-Motorventil ORKLI mit Außengewinde

Ohne Endschalter mit Außengewinde

Die motorbetriebenen ORKLI 2-Wege Zonenventile sind der Funktion nach immer entweder "auf" oder "zu", also "0" oder "1". Sie sind für die Anwendung in geschlossenen Kreisläufen in Heizungsanlagen, zur Aufheizung von Sanitärwasser (Warmwasserbereitung) oder im Klimabereich konzipiert worden.

Die 3-Wege-Ventile sind umleitungsventile mit einem Einlaß (Kennzeichnung auf dem Ventilkörper: AB) und zwei Auslässen (Kennzeichnung A und B). Wird der Motor in Betrieb genommen, öffnet sich A und B wird geschlossen. Bei der Version mit Endschalter schließt sich der Kontakt bei Betätigung. Dies ermöglicht es, je nach Stellung des Ventils Steueraufgaben auszuführen, wie etwa eine Pumpe zu schalten.

Kommt es aus irgend einem Grund zu einer Unterbrechung der Stromversorgung, wechselt das Ventil selbständig durch Federkraft in den Ruhezustand (A geschlossen). Bei Stromausfall ermöglicht ein Nocken die manuelle Betätigung des Ventils. Diese Funktion ist auch nutzbar zum Füllen, Entlüften oder Entleeren der Anlage.

Technische Eigenschaften



Der Antrieb und der Ventilkörper sind als Ersatzteile für die alten, bisher demontierbaren Ventile lieferbar! Bei dem hier angebotenen Ventil läßt sich der Motor leider nicht mehr vom Ventilkörper demontieren! Allerdings können wir Ihnen den Motor alleine anbieten.


Bitte wählen Sie Ihr Motorventil in der Liste unten gemäß dieser Tabelle aus:

Gewinde	Spannung	Endschalter	Kabel Adernzahl	Art. Nr.
3/4" AG	~230 V	ohne	2 + 1 Erde	512300230
1" AG	~230 V	ohne	2 + 1 Erde	512300240

Für weitere Informationen und ein Datenblatt wenden Sie sich bitte an uns.
