3-Wege Motor-Kugelhahn AG/AG/AG SWIFT-O-MATIC® QM

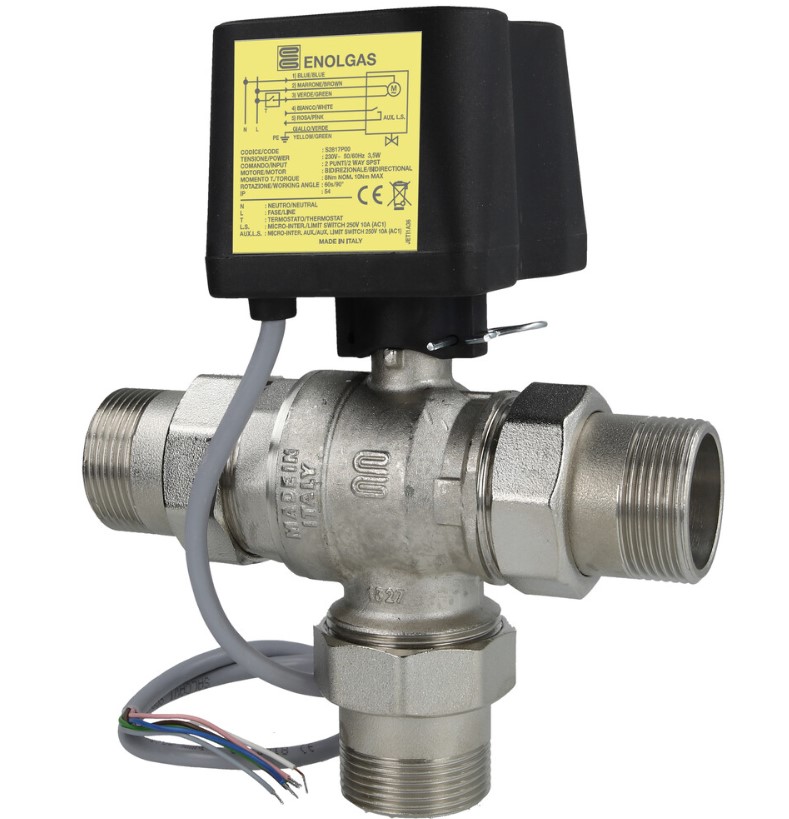

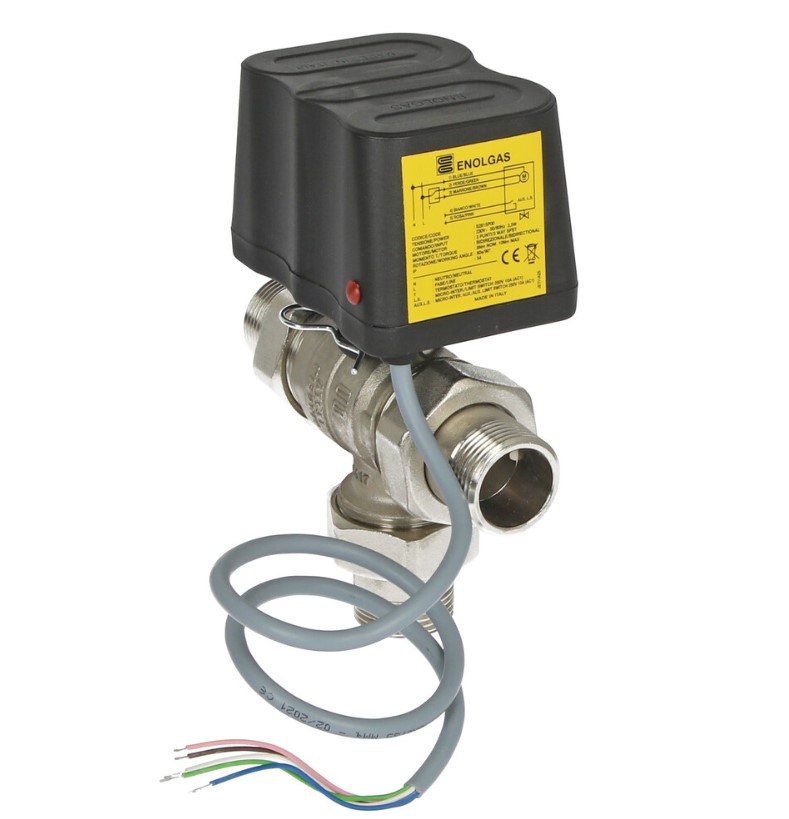

3-Wege Motor-Kugelhahn AG – L- oder T-Bohrung

Typ SWIFT-O-MATIC^® QM

24 V~ oder 230 V~, 50 Hz; PN 10 (Betriebsdruck bis 10 bar)

Motor-Kugelhähne in kompakter Bauform eignen sich für kaltes und heißes Wasser (-10°C bis +80°C), Druckluft, Öle, Kohlenwasserstoffe und nicht korrosive Flüssigkeiten.

Die Motorkugelhähne sind mit einer von innen montierten ausblassicheren Spindel mit 2 Dichtringen hergestellt. Dichtungen austauschbar (O-Ringe)

3-Drahtbeschaltung Die Motorventile benötigen zur Ansteuerung 2 Ausgänge der Steuerung oder ein Relais mit Umschaltkontakt, wie hier mit "T" (Thermostat) angedeutet.

Hervorragende Anwendung finden die Kugelhähne in Heizungs- und Klimaanlagen, in der Prozeßautomatisierung sowie in verschiedenen anderen Anwendungen. Hoch belastbare Baureihe mit aufgesteckten, auswechselbaren und hochleistungs Stellantrieben, die eine lange Laufzeit gewährleisten. Das spezielle Dichtungssystem erlaubt gleitende Öffnungs- und Schließvorgänge unabhängig vom Medium und Druck. Die Schaltmomente sind bei allen Nennweiten extrem niedrig, was eine exakte proportionale Steuerung bei geringer Belastung der Antriebe ermöglicht.

Installationsanleitung

Die SWIFT-O-MATIC^® QM (quick mounting) Kugelhähne können in jeder Position verbaut werden, einschließlich Stellantrieb nach unten, da die neue gedämmte Ausführung Schwitzwasserbildung vermeidet.
Die Kugelhähne müssen lediglich sichtbar und leicht zugänglich sein.
Bezüglich der Dichtungen der Gewindeanschlüsse des Kugelhahns mit dem Rohrsystem siehe die Bestimmungen der Normen UNI EN 10226 (DIN ISO 7/1), DIN ISO 228 oder andere Normen, die im Einzelfall anwendbar sind.

Die Anlage muß so geplant und ausgeführt werden, daß Biege-, Dreh- und andere Kräfte auf den Kugelhahn vermieden werden, die den Kugelhahn beschädigen oder in seiner Funktion schädigen könnten.

Hinweis!

Der Kugelhahn darf nicht über längere Zeit in einer halb geöffneten Position stehen, da dadurch die Dichtung bzw. die Kugel beschädigt werden kann, was die Dichtigkeit oder die Funktion des Kugelhahns beeinträchtigen kann.
Damit der Kugelhahn lange störungsfrei und ohne Verschleiß arbeiten kann, sollte ein Filter (Sammelfilter, Schmutzfänger) im Zulauf eingebaut sein.

Die Motorkugelhähne haben einen Antrieb mit 3-Drahtbeschaltung.

Ausführungen

Die 3-Wege-Kugelhähne werden mit 2 Arten von Bohrungen gefertigt:

• L-Bohrung: Umschaltend: unten - links / unten - rechts
• T-Bohrung: Verteilend: unten auf links und rechts / geschlossen
• Antrieb 230 V Wechselspannung
• Antrieb 24 V Wechselspannung
• Schutzart: IP54
• Laufzeit: [s/90°] 30 s

Durchfluß- und Anschlußmaße

Datenblatt als PDF zum Herunterladen.



Hersteller:

ENOLGASITECH S.R.L. - ITALIA, Via Giardino 5, 25057 Sale Marasino (Bs) Italy, info@enolgasitech.com
