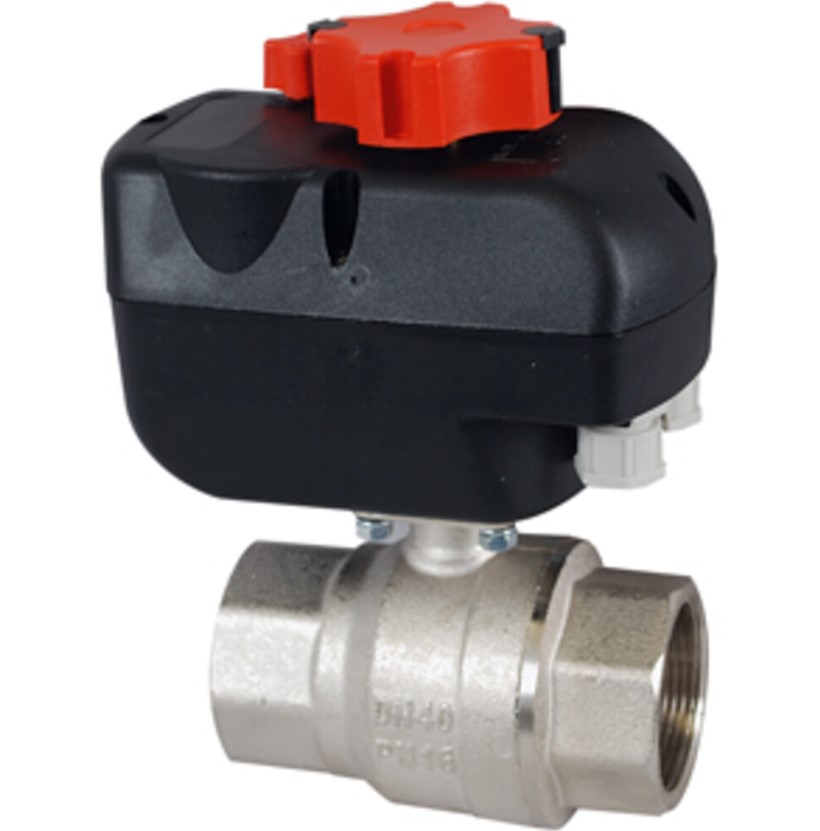

2-Wege Motor-Kugelhahn IG mit industrieller, elektrischer Servosteuerung IP65 mit Griff

2-Wege Motor-Kugelhahn IG mit industrieller elektrischer Servosteuerung IP65 mit Griff

9,8 Nm, 90°/30 sec, ab 2": 60 sec

Die Motorkugelhähne sind mit einer von innen montierten ausblassicheren Spindel mit 2 Dichtringen hergestellt.

3-Drahtbeschaltung Die Motorventile benötigen zur Ansteuerung 2 Ausgänge der Steuerung oder ein Relais mit Umschaltkontakt, wie hier mit "T" (Thermostat) angedeutet.

Typ SWIFT-O-MATIC^®

230 V~, 50 Hz; PN 10 (Betriebsdruck bis 10 bar)

1 potentialfreier Endschalter signalisiert die volle Öffnung des Ventils

Diese Motor-Kugelhähne in kompakter Bauform eignen sich für kaltes und heißes Wasser (-10°C bis +80°C), Druckluft, Öle, Kohlenwasserstoffe und nicht korrosive Flüssigkeiten.Hervorragende Anwendung finden die Kugelhähne in Heizungs- und Klimaanlagen, in der Prozeßautomatisierung sowie in verschiedenen anderen Anwendungen.Hoch belastbare Baureihe mit aufgesteckten, auswechselbaren und hochleistungs Stellantrieben, die eine lange Laufzeit gewährleisten.Das spezielle Dichtungssystem erlaubt gleitende Öffnungs- und Schließvorgänge unabhängig vom Medium und Druck.Die Schaltmomente sind bei allen Nennweiten extrem niedrig, was eine exakte proportionale Steuerung bei geringer Belastung der Antriebe ermöglicht.

Installationsanleitung

Die SWIFT-O-MATIC^® Kugelhähne mit Montageflansch gemäß ISO 5211 können in jeder Position verbaut werden, einschließlich Stellantrieb nach unten, da die neue gedämmte Ausführung Schwitzwasserbildung vermeidet. Die Kugelhähne müssen lediglich sichtbar und leicht zugänglich sein. Bezüglich der Dichtungen der Gewindeanschlüsse des Kugelhahns mit dem Rohrsystem siehe die Bestimmungen der Normen UNI EN 10226 (DIN ISO 7/1), DIN ISO 228 oder andere Normen, die im Einzelfall anwendbar sind.

Die Anlage muß so geplant und ausgeführt werden, daß Biege-, Dreh- und andere Kräfte auf den Kugelhahn vermieden werden, die den Kugelhahn beschädigen oder in seiner Funktion schädigen könnten.

Hinweis!

Der Kugelhahn darf nicht über längere Zeit in einer halb geöffneten Position stehen, da dadurch die Dichtung bzw. die Kugel beschädigt werden kann, was die Dichtigkeit oder die Funktion des Kugelhahns beeinträchtigen kann. Damit der Kugelhahn lange störungsfrei und ohne Verschleiß arbeiten kann, sollte ein Filter (Sammelfilter, Schmutzfänger) im Zulauf eingebaut sein.


Abmessungen

(Siehe Grafik rechts)

Nennmaß:	1/2”	3/4”	1“	1 1/4“	1 1/2“	2“	2 1/2“	3“
ØA Bohrung:	15	20	25	32	40	48	61	78
B mm:	111,5	115	119,5	129,5	135	146	165	168
C mm:	146,5	150	154,5	164,5	170	181	200	203
D mm:	131	131	131	131	131	131	131	131
E mm:	15	16,3	19,1	21,4	21,4	25,7	30,2	33,3
F mm:	61	69,5	84,5	98,5	110	130	158,5	183



Laufzeit öffenen / schließen (90°)

Bis 1 1/2": 30 Sekunden
Ab 2":       60 Sekunden


Schutzart

IP65


Elektrischer Anschluß

6-adriges Anschlußkabel (siehe Datenblatt) für 3-Drahtbeschaltung
Datenblatt als PDF zum Herunterladen.



Hersteller:

ENOLGASITECH S.R.L. - ITALIA, Via Giardino 5, 25057 Sale Marasino (Bs) Italy,info@enolgasitech.com
