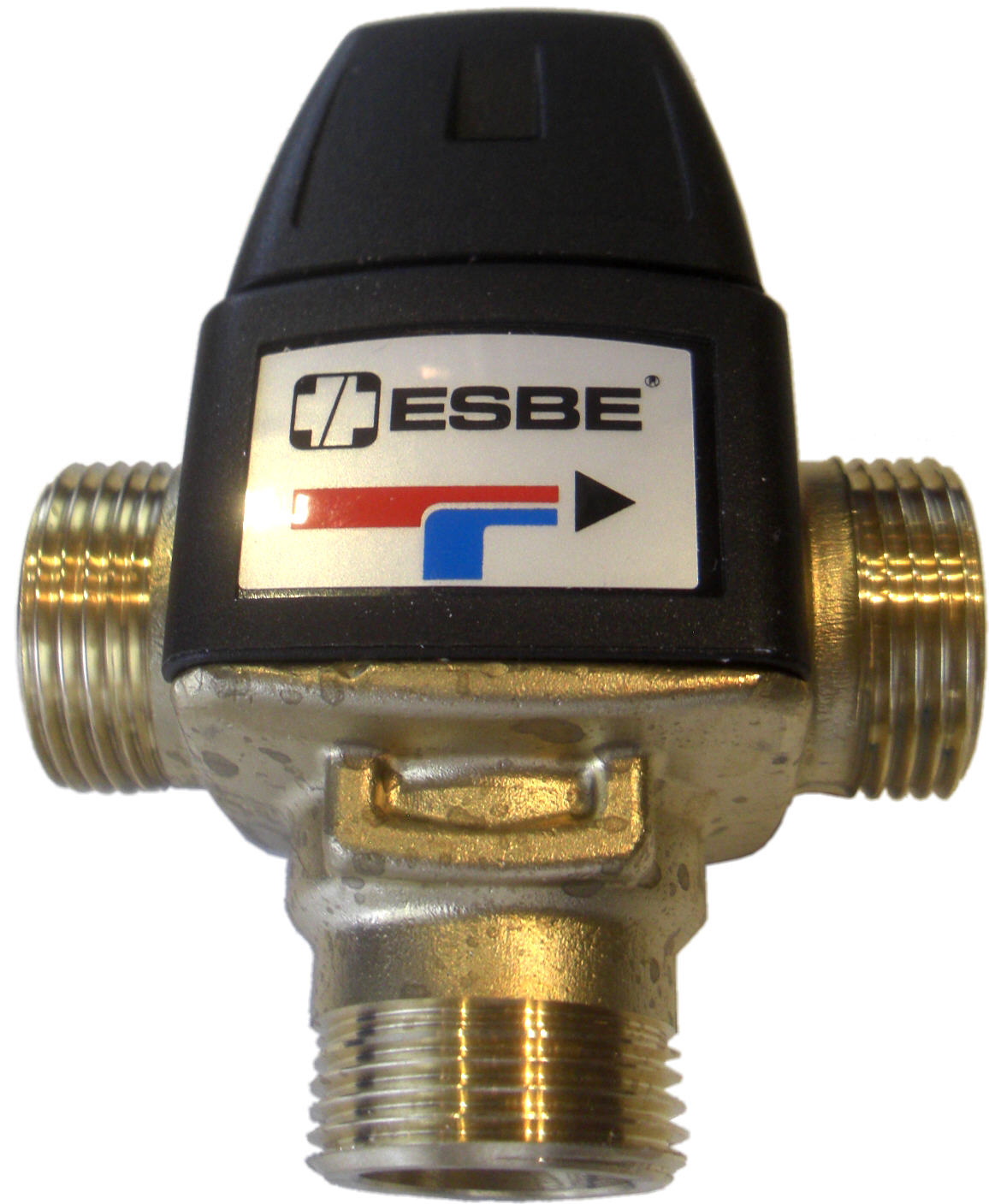

Brauchwassermischventil 3/4" mit Verbrühschutz AG

Brauchwassermischventil 3/4" Außengewinde und Verbrühschutz

ESBE Mischautomat VTA 322 Außengewinde Rp 3/4" 35-60°

Modellreihen VTA320 / VTA520 für Brauchwarmwassersysteme, in denen eine integrierte Temperierung mit verbrühungssicherer* Funktion erforderlich ist und bei denen auch andere Regelarmaturen für die Temperatur an den Wasserhähnen eingebaut sind. Diese Ventilmodellreihen eignen sich auch für Brauchwarmwassersysteme mit Warmwasserzirkulation.

Geeignetes Anwendungsgebiet:
Trinkwasser an zentraler Stelle

Zweite Alternative:
Trinkwasser an zentraler Stelle, Trinkwasser mit Solarunterstützung, Flächenheizung.

Technische Daten:

Druckstufe: PN 10
Max. Differenzdruck, Mischen: 0.3 MPa
Max. Mediumtemperatur: VTA320, VTA520, max.: 95 °C
Anschluß: Außengewinde 3/4"
Einstellbereich: 35 - 60 °C
Konformität: PED 2014/68/EU, Artikel 4.3
Betriebsdruck: 1.0 MPa
Druckabfalldiagramm: Siehe Produktkatalog
Temperaturstabilität: VTA320: ± 2 °C, VTA520: ± 4 °
Material: Das Ventilgehäuse sowie übrige Metallteile mit Flüssigkeitskontakt: Entzinkungsbeständiges Messing DZR

Technische Daten:

Serie	VTA 321
Anschluß	3/4" AG
DN	20
Betriebsdruck max.	PN 10
Differenzdruck max.	3 bar (0,3 MPa)
Betriebstemperatur max.	90 °C
Typ	31100800
KVS	1,6

Beispiel für den Einsatz

Anbindung eines Hygienespeichers in einer Heizung 1. Pufferspeicher mit Hygiene-Wärmetauscher 2. Membranausdehnungsgefäß für Trinkwasser (optional) 3. Brauchwassermischventil 4. Zirkulationspumpe 5. Rückschlagventil 6. Überdruckventil (Membransicherheitsventil) 2., 5. und 6. können auch durch eine Sicherheitsgruppe wie die von uns angebotene SYROBLOC-Sicherheitsgruppe 24 ersetzt werden. Ein Überdruckventil (6.) muß immer vorhanden sein!

Hersteller:

ESBE GmbH, Newtonstr 14, 85221 Dachau, Deutschland, info.de@esbe.eu
