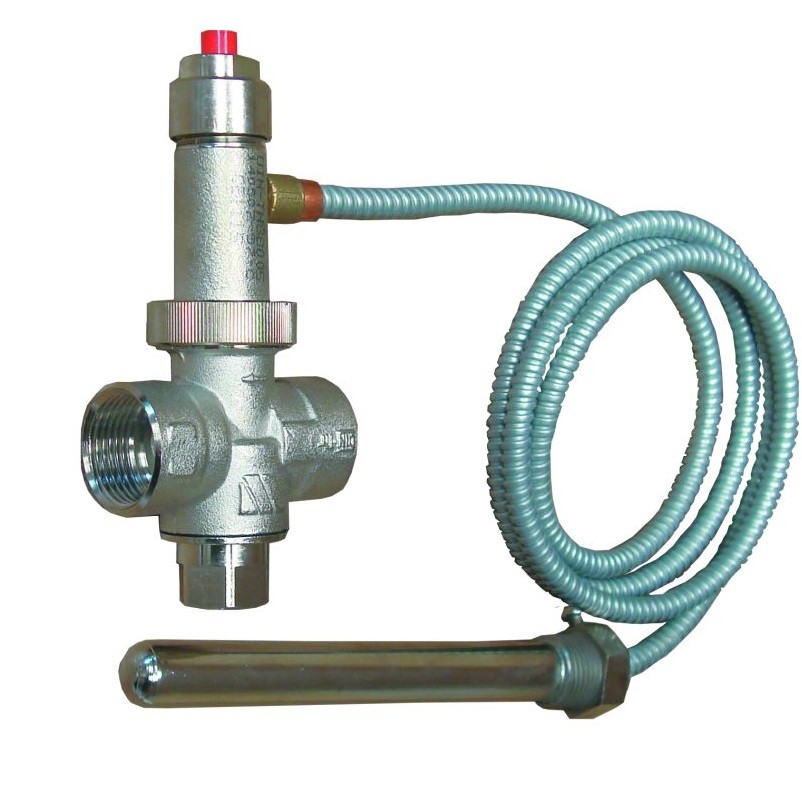

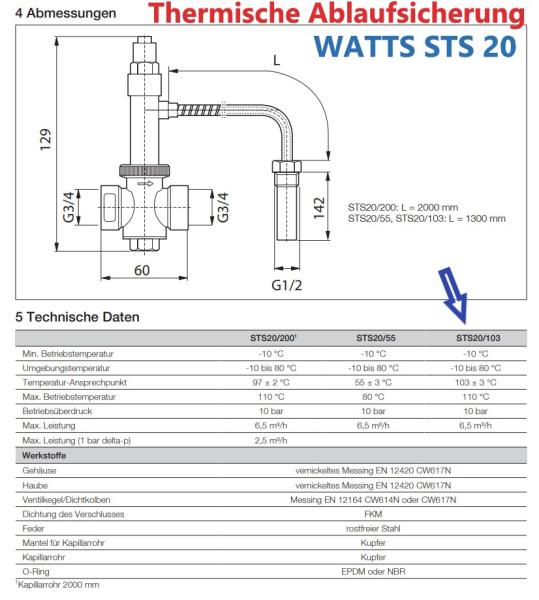

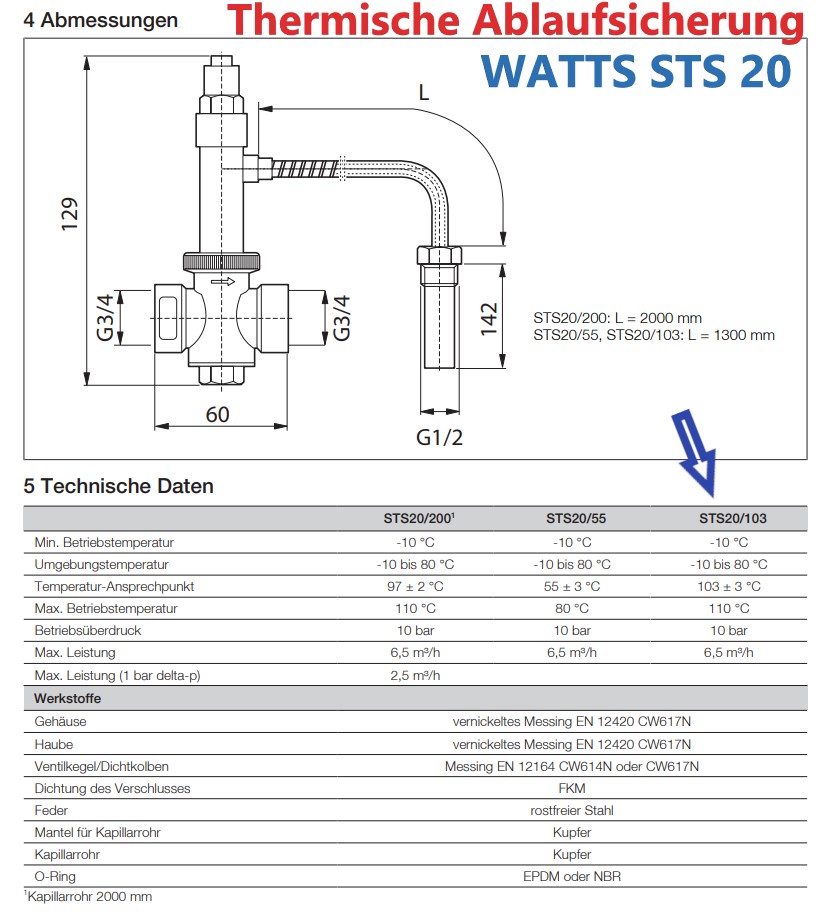

Thermische Ablaufsicherung AFRISO

Typ TAS 03, 3/4“ Innengewinde mit 1,3 Meter Kapillarrohr, 97°C.

Tauchhülse mit 1/2" Außengewinde.

Eine Thermische Ablaufsicherung (TAS) ist eine Sicherheitsarmatur für einen Feststoffbrennkessel.
Die thermische Ablaufsicherung hat die Aufgabe, bei zu hoher Vorlauftemperatur des Kessels,
die Wärme durch Zuführung von kaltem Wasser abzuführen.

Bauteilgeprüft.

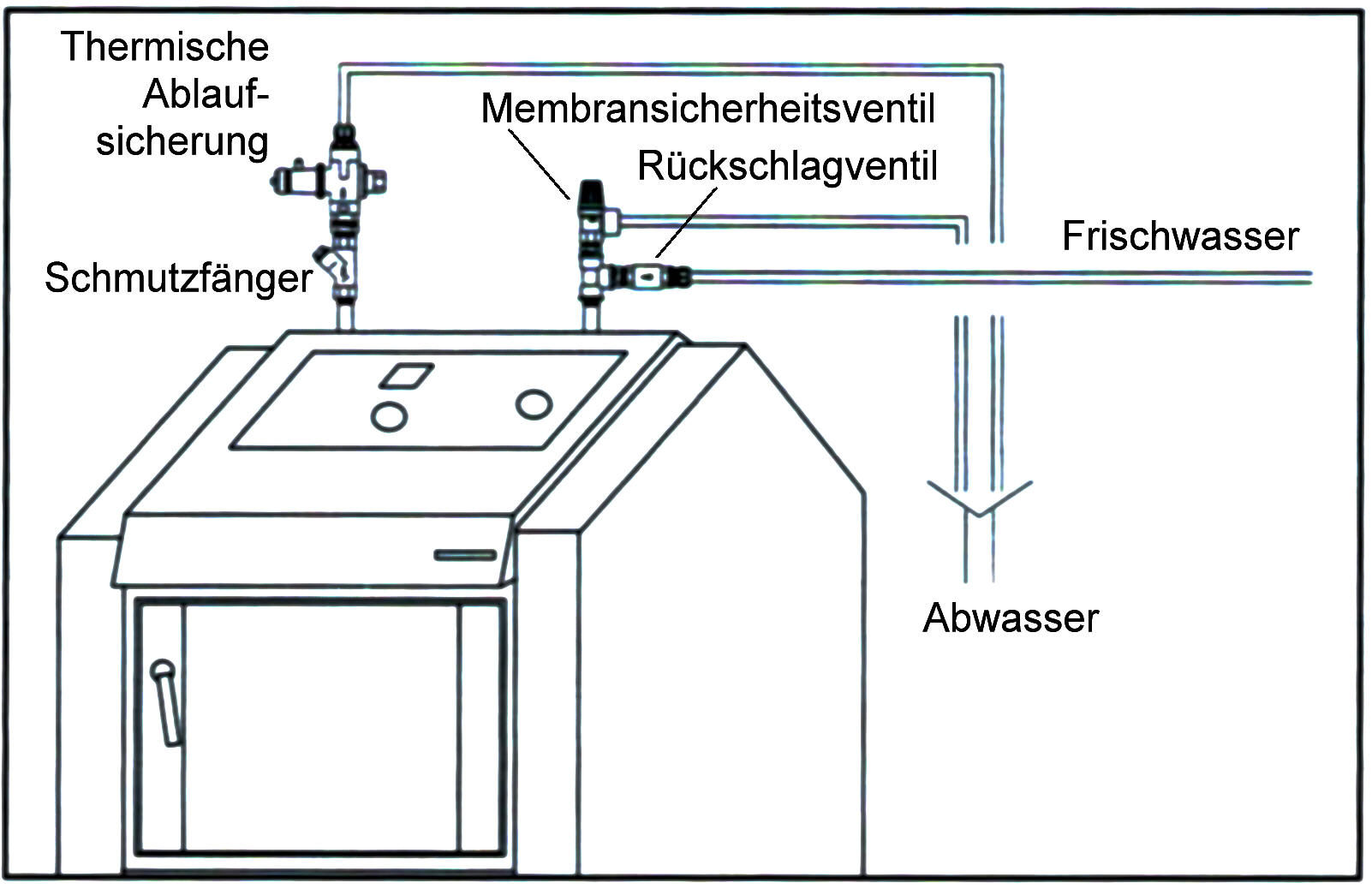

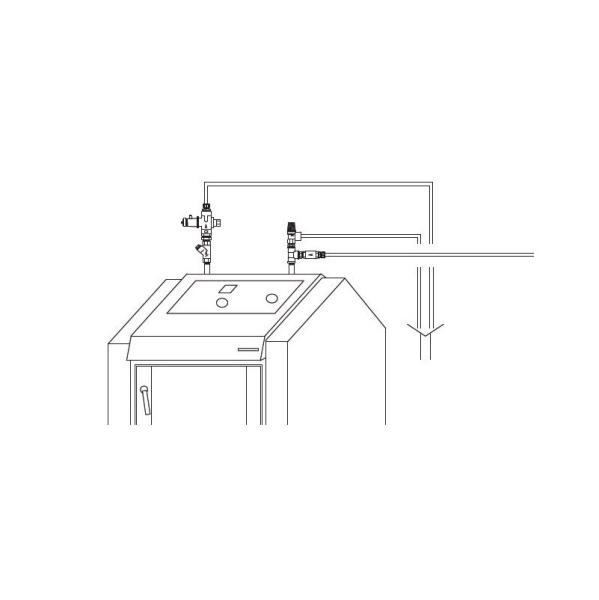

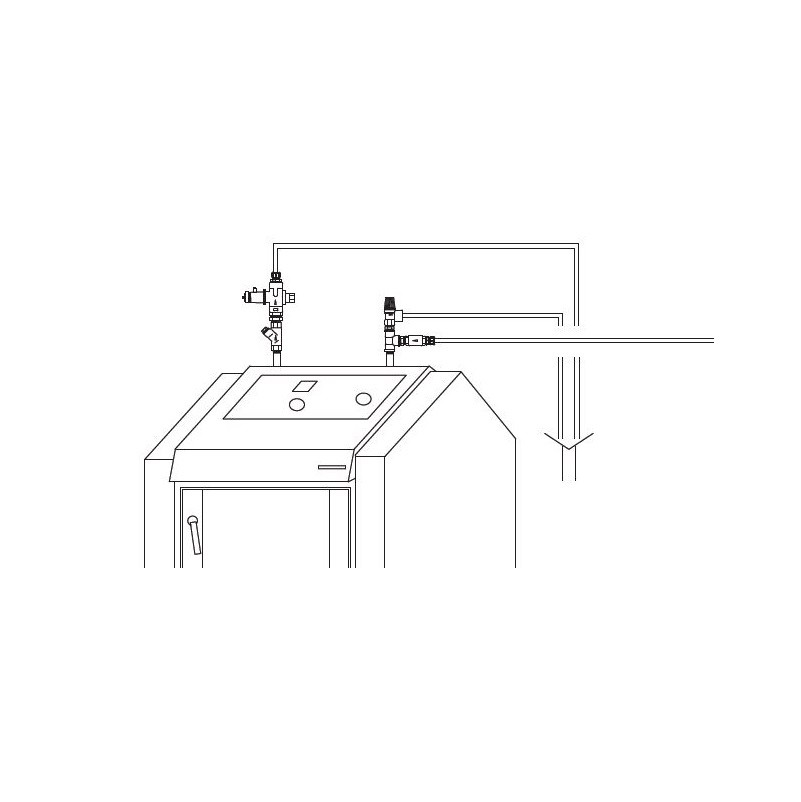

Einbau einer thermischen Ablaufsicherung in einen Kessel für feste Brennstoffe mit Sicherheitswärmetauscher. Schmutzfänger, Rückschlagventile und Membransicherheitsventile finden Sie auch bei uns.

Die Thermische Ablaufsicherung ist vorgeschrieben zur thermischen Absicherung von Heizkesseln
in geschlossenen Warmwasserheizungsanlagen entsprechend DIN 4751/2 bis maximal 93 kW = 80 000 kcal/h,
die mit festen Brennstoffen beheizt werden.
Der Kessel muß mit einem eingebauten Warmwasserbereiter oder einem Sicherheitswärmetauscher ausgerüstet sein.
Die Ablaufsicherung TAS03 ist ein druckunabhängiges Ventil, das durch die Vorlauftemperatur des Wärmeerzeugers bei Erreichen von 97°C
einen Wasserablauf am Brauchwassererwärmer öffnet und dadurch eine Temperatursteigerung über maximal 110°C verhindert.


Bei einem direkt mit Festbrennstoff befeuerten Warmwasserbereiter wird ein Ablaufventil in dem Trink- bzw.
Warmwasservorlauf geöffnet, so daß die Wärme durch das Wasser zwangsweise abgeleitet wird.
Als Schutzeinrichtung vor der Nachwärme geschlossener Heizungskreisläufe wird ein Wärmeübertrager,
z. B. eine Rohrschlange, in den Wasserraum des Kessels eingebaut.
Der Frischwasserzulauf zu dem Wärmeübertrager ist unabsperrbar auszuführen!
Der Ablauf soll in einen Ablauftrichter münden, damit der Benutzer sehen kann, wenn dort Wasser austritt.
Beim Ansprechen des Temperaturgebers wird der Zulauf geöffnet,
so daß die Wärme aus dem Kessel abgeführt wird.

Achtung: Bitte das Rückschlagventil direkt nach dem T-Stück der Abzweigung von der durchströmten Wasserzufuhr anordnen.
So vermeiden Sie eine lange Leitung mit stehendem Wasser!

ATMOS gibt vor, daß der Wärmetauscher immer mit Wasser gefüllt sein soll, die TAS also (mit vorgeschaltetem Schmutzfilter) am Auslaß des Wärmetauschers angeordnet wird.
Dies wird auch als "nasse Einbindung" bezeichnet.
Im Falle einer "trockenen Einbindung", wobei die TAS vor dem Wärmetauscher angeornet ist, kann es geschehen, daß die TAS anfängt tropfenweise Wasser durchzulassen.
Da dieses dann im trockenen, heißen Wärmetauscher verdampft, bemerkt der Benutzer dies nicht, wenn nur wenig Wasser austritt.
Das verdampfende, sauerstoffreiche Frischwasser führt aber zur Rostung (Oxidation) im Wärmetauscher, der meistens aus Stahl hergestellt ist.
Dieser Fehler der TAS würde so nach recht kurzer Zeit zum Durchrosten des Wärmetauschers führen, was für den Kessel einen sehr teuren Schaden bedeutet.

Bitte unbedingt das Datenblatt und die Bedienungsanleitung beachten!

Datenblatt als PDF.



Hersteller:

AFRISO-EURO-INDEX GmbH, Lindenstr. 20, 74363 Güglingen, Deutschland, info@afriso.de
