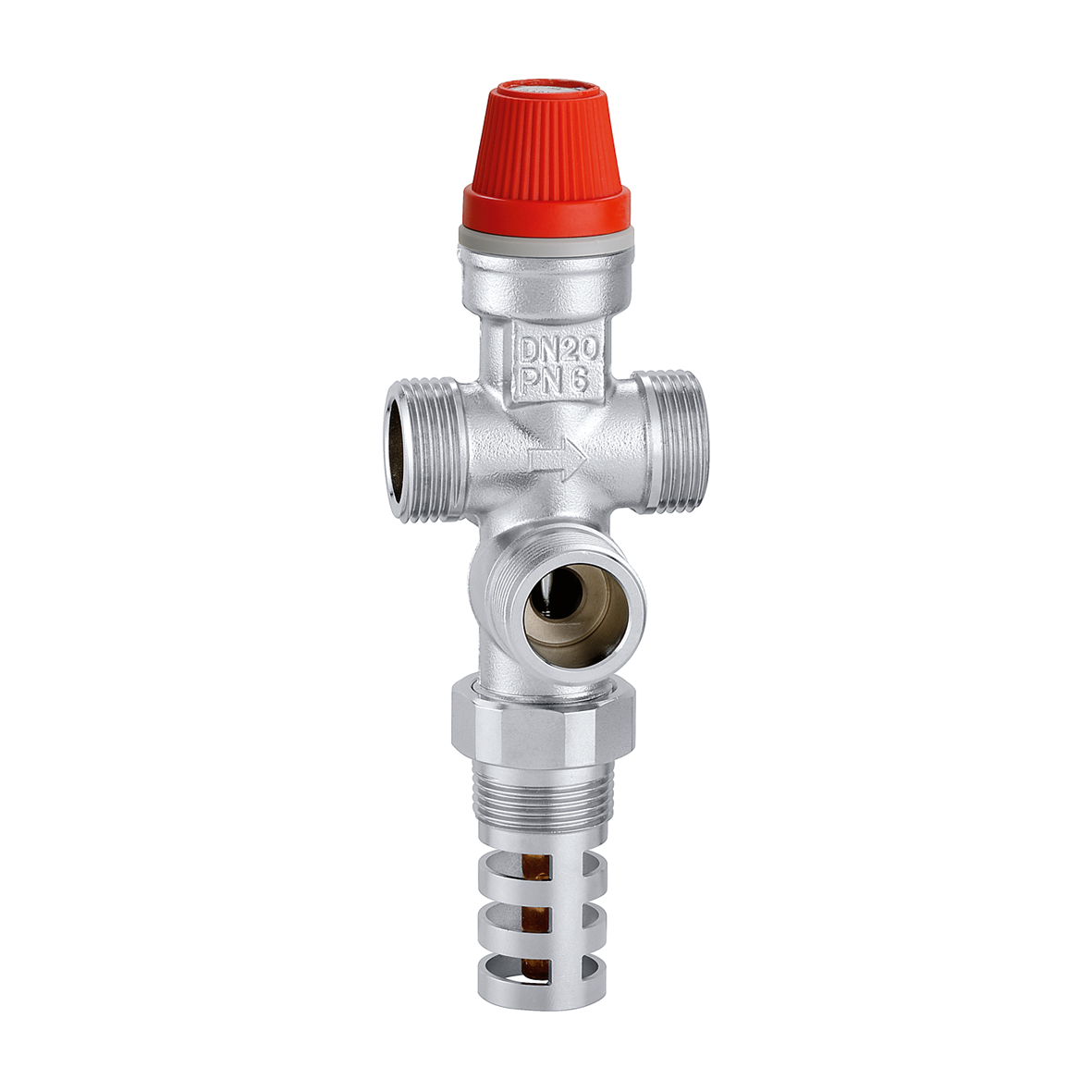

Doppelte Thermische Ablaufsicherung Caleffi
Thermische Ablaufsicherung mit automatischer Nachspeisung, mit Handrad für manuellen Ablass
Für Kaminöfen und Heizkessel ohne eingebauten Wärmetauscher für die Thermischen Ablaufsicherung
4 x ¾" Außengewinde, 100 °C.
Eine Thermische Ablaufsicherung (TAS) ist eine vorgeschriebene und sehr wichtige Sicherheitsarmatur für Festbrennstoffkessel.
Die thermische Ablaufsicherung hat die Aufgabe, bei zu hoher Vorlauftemperatur des Kessels (Überhitzung), die Wärme durch Zuführung von kaltem Wasser abzuführen, damit eine Erwärmung über den Siedepunkt von Wasser verhindert wird.
Wasserführende Kaminöfen (H2O Kaminöfen) werden oft ohne eingebauten Wärmetauscher (zur Notkühlung, Überhitzungsschutz) hergestellt. Bei diesen muß zur Verhinderung einer Übertemperatur die hier angebotene Art von TAS eingebaut werden. Das untere Gewinde mit dem eingebauten Temperaturfühler wird in die dafür vorgesehene Öffnung oben auf dem Heizkessel oder in ein T-Stück direkt am Vorlauf des Kessels eingeschraubt. Damit befindet sich die TAS an der höchsten und heißesten Stelle des Kessels im Heizungswasser. Über 100 °C öffnet die TAS, wodurch das heiße Heizungswasser über den unteren seitlichen Anschluß ins Abwasser abgeleitet wird. Gleichzeitig wird kaltes Leitungswasser durch den Anschluß im Bild oben links über den rechten Anschluß in den Heizkessel geleitet.
Diese TAS kann auch eingesetzt werden, wenn der eingebaute Wärmetauscher für die TAS in Ihren Kaminofen oder dem Holzvergaserkessel defekt (leck) ist.
Achtung! Da Heizungsanlagen üblicherweise nur maximal 3 bar haben dürfen, muß ein Druckminderer in der Kaltwasserzuleitung eingebaut werden!
Der Ablauf soll in einen Ablauftrichter münden, damit der Benutzer sehen kann, wenn dort Wasser austritt.
Beim Ansprechen des Temperaturgebers werden Zu- und Ablauf geöffnet, so daß die Wärme aus dem Kessel abgeführt wird.
Achtung! Nach dem Auslösen der TAS bitte unbedingt die Ursache suchen und beseitigen und den Heizungsdruck überprüfen! Falls nötig Wasser in der Heizung nachfüllen, bis der Anlagendruck wieder erreicht ist. Im kalten Zustand (unter ca. 40 °C oben im Speicher) soll der Anlagendruck meistens bei 1,7 bar liegen (grüner Bereich im Manometer).
Technische Daten:
Maximaler Arbeitsdruck: 6 bar (Achtung: Heizungsanlagen dürfen nur 3 bar haben!)
Temperaturbereich: 5 – 120 °C
Öffnungstemperatur: 100 °C
Austrittsvolumenstrom bei △P = 1 bar und T = 110 °C: 1800 l/h
Bitte unbedingt das Datenblatt und die Bedienungsanleitung beachten!
Hersteller:
Caleffi Armaturen GmbH, Daimlerstraße 3, 63165 Mühlheim am Main, Deutschland, info.de@caleffi.comFunktion
Die thermische Ablaufsicherung Art.Nr. 544501 ist eine Sicherheitseinrichtung zum Schutz von
Festbrennstoffkessel vor Überhitzung mit doppelter Funktion. Die Einspeisung von Kaltwasser
erfolgt direkt in das Heizungsystem. Das abströmende Heißwasser wird gleichzeitig wieder ersetzt.

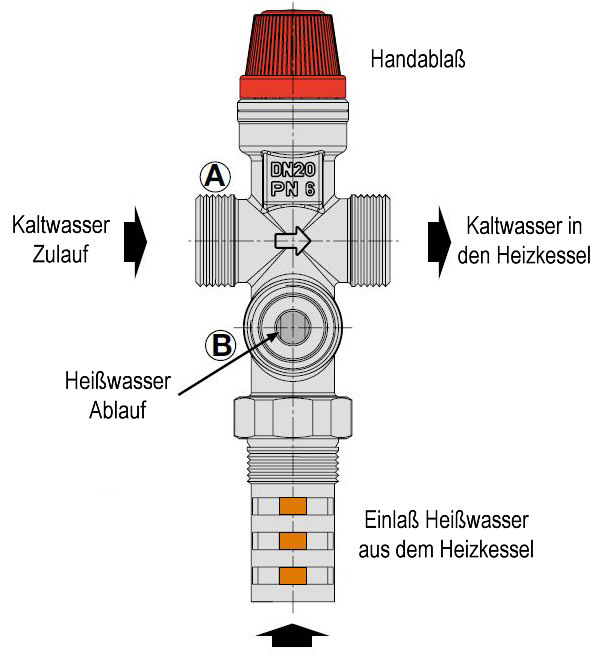

Funktionsweise
Bei Überschreiten der eingestellten Temperatur wird der Kaltwasserzufluss - A - und der Ablauf gleichzeitig geöffnet.
Nach Abkühlung und Unterschreiten der Einstelltemparatur werden beide wieder gleichzeitig geschlossen. Der Kaltwassereintritt ist auf dem Ventilgehäuse gekennzeichnet.

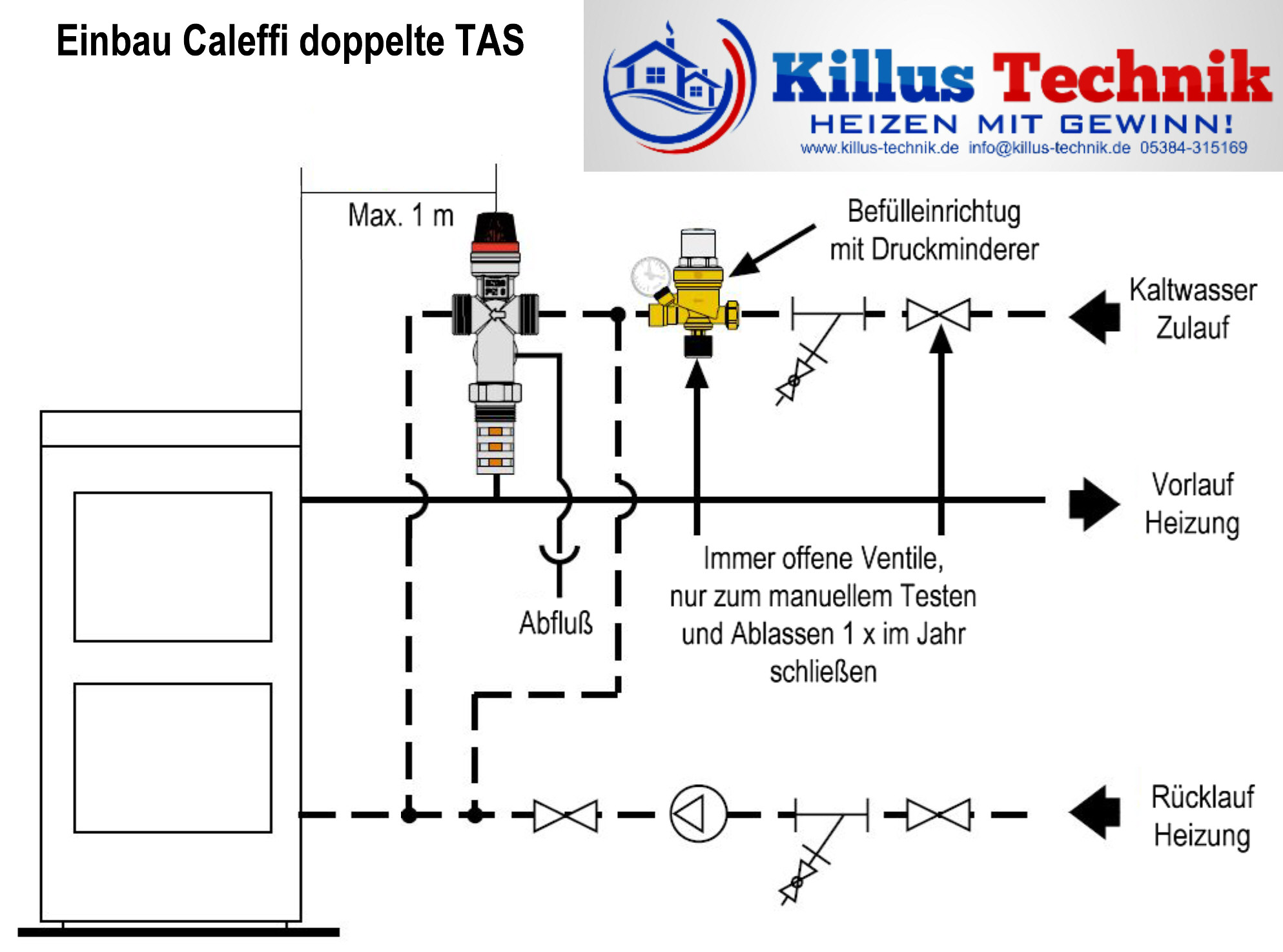

Einbau

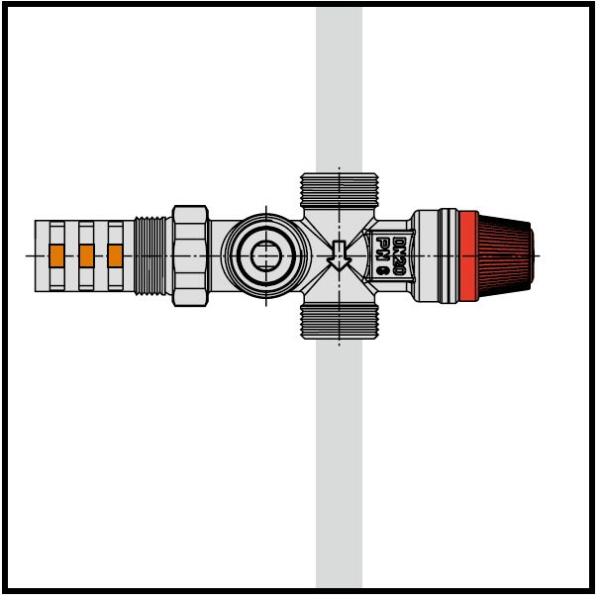

Vor dem Einbau des Ventils muß die Anlage geleert und gereinigt werden, um während der Installation angesammelte Schmutzpartikel zu beseitigen. Das Ventil kann vertikal oder horizontal installiert werden; allerdings muss der Ablauf immer nach unten gerichtet sein. Das Ventil darf nicht auf den Kopf gestellt installiert werden. Das Ventil muß auf dem oberen Abschnitt der Vorlaufleitung, oder am höchsten Punkt des Wärmeerzeugers installiert werden. Die Hülse muß unbedingt so installiert werden, daß der Temperaturfühler ganz in das Medium getaucht ist. Der Ventilablauf muß sichtbar und in einen eigens vorgesehenen Trichter geführt werden. Die Ablaufleitung darf den regulären Betrieb des Ventils nicht behindern, und keine Personen- und/oder Sachschäden verursachen. Der Füllanschluß des Ventils muß direkt und ohne Sperrvorrichtungen an das Wassernetz angeschlossen werden. Am Füllanschluß muß eine Füllarmatur mit Druckminderer installiert werden. Das Ventil hat einem Hahn für das manuelle Ablassen von Verunreinigungen bzw. Ablagerungen. Dies muss mindestens einmal jährlich getan werden.
Sicherheitseinrichtung
Die Installation der Sicherheitsventile muß von einem qualifizierten Fachmann wie in dieser Anleitung angeführt und den geltenden Auflagen entsprechend ausgeführt werden. Nicht genau nach den Anweisungen dieser Anleitung installierte, in Betrieb genommene oder gewartete Ventile können unter Umständen nicht korrekt funktionieren und eine Gefahr für den Benutzer darstellen. Die Dichtheit sämtlicher Anschlußverschraubungen überprüfen.
Bei der Ausführung der hydraulischen Anschlüsse ist darauf zu achten, daß das Gewinde des Ventilgehäuses nicht mechanisch überbeansprucht wird. Im Lauf der Zeit können Beschädigungen mit Leckverlusten auftreten, die eine Gefahr für Personen und/oder Gegenstände darstellen. Wassertemperaturen über 50°C können zu schweren Verbrühungen führen. Bei der Installation, der Inbetriebnahme und der Wartung des Ventils sind die notwendigen Vorkehrungen zu treffen, damit diese Temperaturen keine Personen gefährden können.
Diese Anleitung ist dem Benutzer auszuhändigen
Mehrsprachige Bedienungsanleitung zum Herunterladen.
