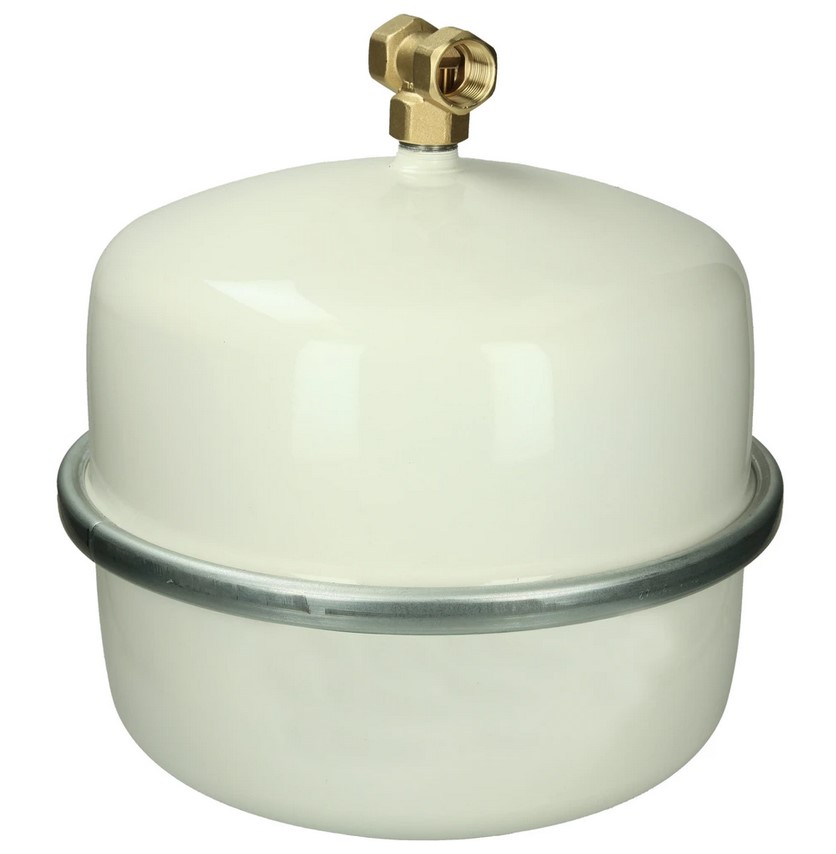

Ausdehnungsgefäß AIRFIX D

Ausdehnungsgefäß AIRFIX D für Trinkwasser

8 Liter bis 35 Liter, Vordruck 4 bar

Die Funktion der Durchströmung wird durch das mitgelieferte
Spezial-T-Stück sichergestellt

Durchströmte Membrandruckausdehnungsgefäße für kaltes und warmes Trinkwasser.

Die Verwendung von Airfix-Ausdehnungsgefäßen bietet dem Benutzer eine Reihe von wesentlichen Vorteilen.
Denn das durchströmte Airfix-Ausdehnungsgefäß wird auf Grund seiner besonderen Bauweise ständig bei Wasserentnahmen mit frischem Leitungswasser “gespült“.
Auf diese Weise wird stagnierendes lauwarmes Wasser und damit unerwünschte Bakterienbildung im Wasserkreis vermieden, wodurch die Qualität des Trinkwassers gewährleistet ist.

Da sowohl die Wasser- als auch die Stickstoffseite von innen beschichtet sind, kann das Wasser nicht mit blankem Stahl in Berührung kommen. Selbst wenn die Membran unvermutet undicht werden sollte, wird die Trinkwasserqualität nicht gefährdet. Außerdem wird durch die Verwendung von Airfix A und Airfix D Ausdehnungsgefäßen der Vergeudung von Wasser vorgebeugt.

Das Airfix D Gefäß wird komplett mit einem Spezial-T-Stück aus Rotguß geliefert, das für gute Durchströmung des Gefäßes sorgt.

Vorteile der Verwendung von AIRFIX A und AIRFIX D:

• Einfacher Einbau.
• Innen und außen mit einer korrosionsbeständigen Kunststoffbeschichtung versehen.
• Airfix A und Airfix D Gefäße sind nach KTW C und W270 geprüft.
• Verwendung auch in Druckerhöhungsanlagen möglich.
• Mit Butylgummi-Membran.

Technische Daten:

• für Trinkwassererwärmungs- und Druckerhöhungsanlagen
• mit Durchströmungstechnik
• DIN-DVGW zugelassen
• entspricht der KTW-C Vorschrift und erfüllt die Anforderungen der DIN 4807/5
• zugelassen gemäß EU Druckgeräterichtlinie 97/23/EG
• max. Betriebstemperatur: +70°C / 343 K
• max. Betriebsüberdruck: 8 - 25 Liter 10 bar 35 Liter 8 bar
• Vordruck: 4 bar



Typ	Vordruck in bar	Inhalt in Liter	Betriebs- druck in bar	Anschluß (Außengew.)	Durch- messer mm	Höhe mm	Gewicht kg
Airfix D 8	4	8	10	¾“	245	301	3,2
Airfix D 12	4	12	10	¾“	286	334	5,6
Airfix D 18	4	18	10	¾“	328	325	6,5
Airfix D 25	4	25	10	¾“	358	378	8,7
Airfix D 35	4	35	8	¾“	394	437	10,9

Für die Typen 8 - 25 Liter bitte die Aufhängezarge MB 2 für AIRFIX A und D mitbestellen.

Wir empfehlen Ihnen, auch das AIRFIX Anschluß-Set AirfixControl mitzubestellen. Es ermöglicht die einfache und zweckmäßige Montage.

Hinweis für den richtigen Einbau von Ausdehnungsgefäßen in Trinkwasseranlagen:

Bei Verwendung eines Airfix A oder Airfix D Ausdehnungsgefäßes muß immer eine SYROBLOC-Sicherheitsgruppe (für Brauchwassererwärmer) eingebaut werden. Das Sicherheitsventil ist in der Regel unmittelbar am Kaltwassereintritt des Wassererwärmers zu installieren. Das AIRFIX-Gefäß ist stets am Kaltwasserzulauf zum Wassererwärmer anzuordnen (siehe Datenblatt und Montageanleitung).
Die MAG der Reihe AIRFIX-D sind auch für Warmwasser geprüft und zugelassen, aber wo möglich ist der Einbau in der kalten Zuleitung empfohlen.

Datenblatt und Produktinformation zum Herunterladen von der Herstellerseite als PDF.
AIRFIX D Montage-, Betriebs- und Wartungsanleitung als PDF vom Hersteller.


Hersteller:

Flamco GmbH, Steinbrink 7, 42555 Velbert, Deutschland, info@flamco.de
