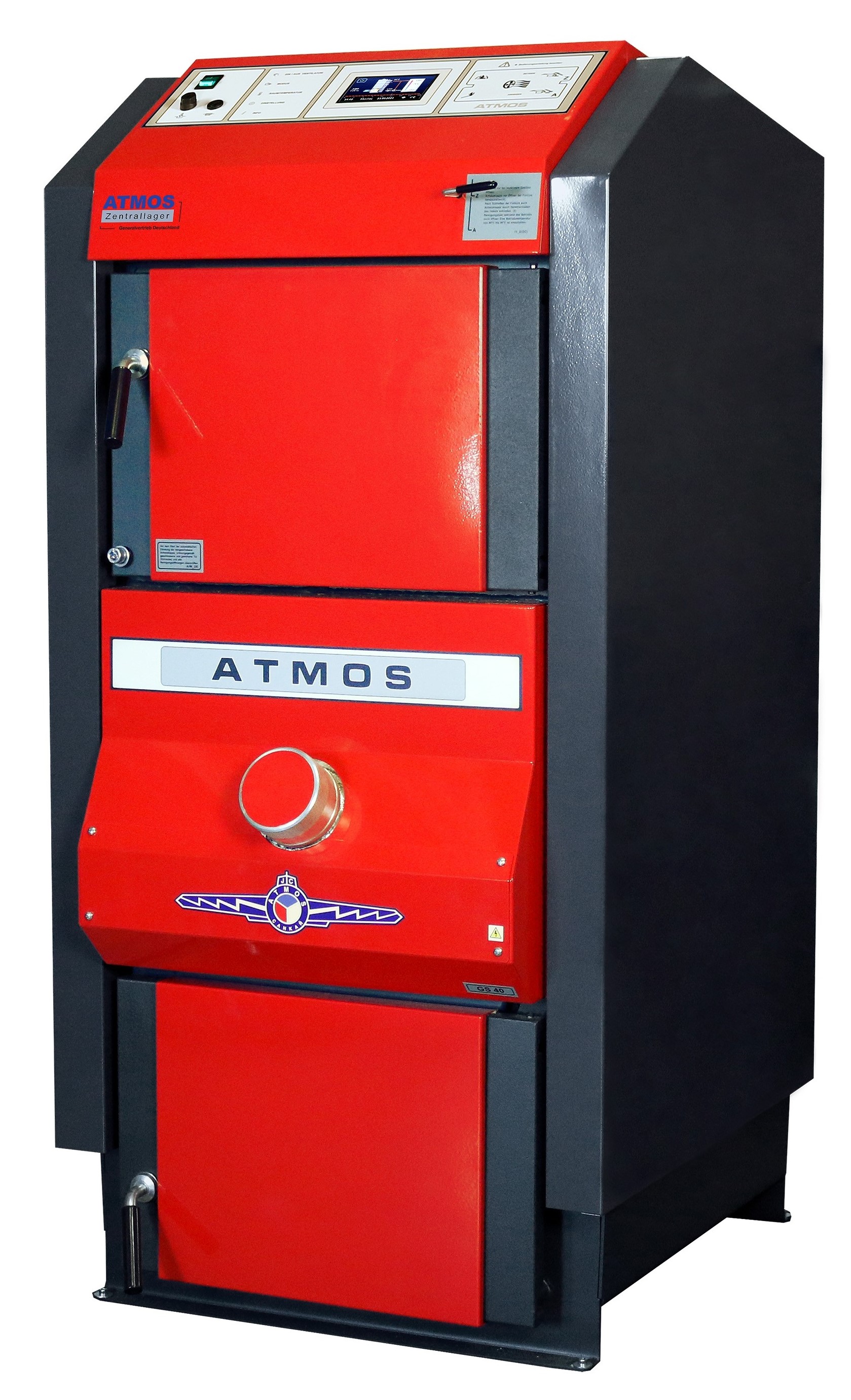

ATMOS Holzvergaserkessel GS 40 mit Anzündautomatik und integrierter ACD04 Regelung

Der große Holzvergaser mit Anzündautomatik & ACD04 Regelung

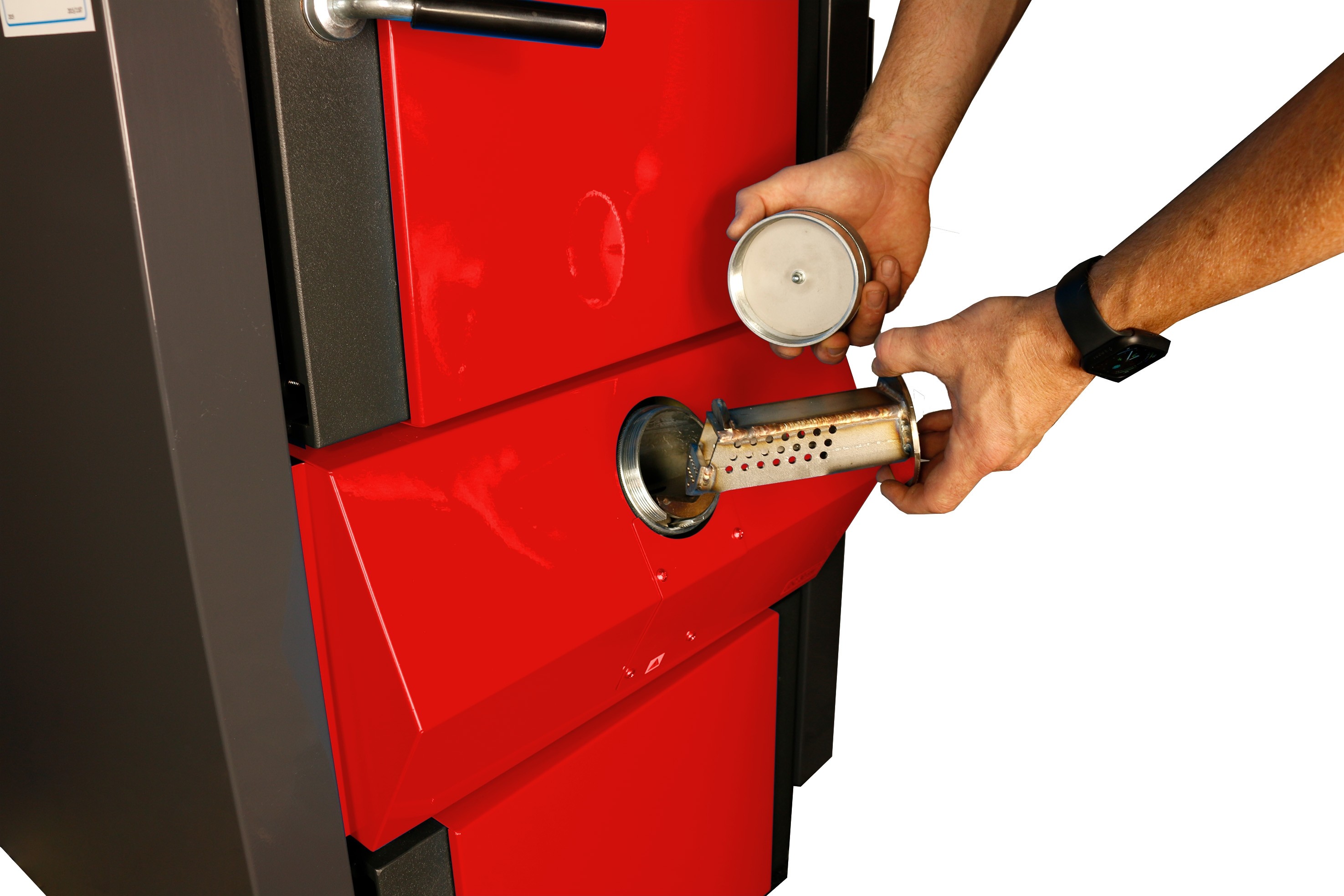

Dieser ATMOS Holzvergaser GS 40 enthält nicht nur eine integrierte ACD04-Regelung, sondern auch eine automatische Zündung. Der Kessel verfügt über einen zugänglichen Füllschieber, welcher vom Anlagenbetreiber in der Vorbereitung mit etwas Pellets befüllt werden muss. Diese Pellets werden mittels einer 500 Watt Glühspirale (wie beim ATMOS Pelletbrenner) zum Brennen gebracht, wodurch sich das Brennholz im Füllraum entzündet. Die Ansteuerung der automatischen Zündung erfolgt über die im Kessel integierte ACD04-Regelung. In einem speziellen Menüpunkt lassen sich folgende Startzeiten definieren:

• Starten nach Uhrzeit und Datum
• Starten nach Unterschreiten einer definierten Puffertemperatur
• manueller Start

In diesem kurzem Video stellen wir Ihnen die Anzündautomatik vor. Ein Video zur Kessel-Vorstellung auf der Messe finden Sie hier.

Was kann die ACD04 regeln?

Alle Funktionen der Thermostate, Drehregler und Thermometer werden von der ACD04 Regelung übernommen. Kesselparameter, drei gemischte Heizkreise, externe Warmwasservorbereitung und die Steuerung einer Solaranlage können von der intuitiven Bedienoberfläche vorgenommen werden. Die grafische Anzeige liefert Informationen zum Betriebszustand des Kessels und des ganzen Heizzustandes. Die Displaydiagonale beträgt 11 cm.
Mit insgesamt 13 Schaltausgänge ist es möglich:

• bis zu 3 gemischte Heizkreise
• die externe Warmwasserbereitung
• 1 Solarkreis
• die Kesselrücklaufanhebung
• die gesamte Kesselsteuerung mit Lüfter, Pumpe, Brennerkontakt zu steuern

Je nach Anlagenkonstellation ist die Kombiniermöglichkeit begrenzt. Beispielsweise werden für 1 gemischten Heizkreis 3 Schaltausgänge benötigt (Mischer auf – Mischer zu – Pumpe). D.h. für 3 Heizkreise werden insgesamt 9 Schaltausgänge belegt. Ein kleines Manko hat die Darstellung der Regelung bei den Pufferspeichern, da immer nur 1 Puffer angezeigt wird, auch wenn mehrere angeschlossen sind. Insgesamt können bis zu 3 Pufferfühler angeschlossen werden, deren Temperaturen sich im Untermenü abfragen lassen.

ATMOS plant über ein separates Gateway eine Onlineanbindung nachträglich zu ermöglichen, jedoch ist dies aktuell noch nicht möglich. Die Regelung besitzt eine Micro SD Karte auf der alle Einstellwerte gespeichert werden.

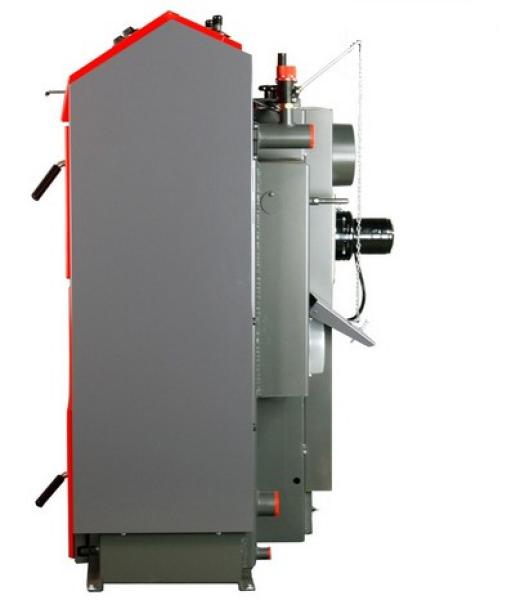

Der ATMOS GS40 ist beeindruckende 1.434 mm hoch, 680 mm breit und 959 mm tief. Sein Füllvolumen beträgt 170 Liter und fasst Scheitholz mit max. 53 cm Länge. Durch den hohen Wirkungsgrad von 88,8% und hervorragende Emissionswerte ist der Kessel nicht nur kostengünstig, sondern auch effizient!

ATMOS ist ein familiengeführter Betrieb mit über 80 Jahre Erfahrung in der Vergasertechnik. Dadurch sind sie in der Lage Holzvergaser so zu konstruieren, dass die staatlichen Anforderungen an Wirkungsgrad und Emissionswerte auch ohne teure Elektronik erreicht werden.

Der Füllraum sowie die Brennkammer sind keramisch ausgekleidet, was eine lange Lebensdauer der ATMOS GS Holzvergaser ermöglicht. Durch die von ATMOS patentierte Schutzkeramik in V-förmige Geometrie, wird ein optimales Nachrutschen des Brenngutes und vollständiges Ausbrennen ermöglicht.

Der Kessel sollte immer in Verbindung mit einem Pufferspeicher (mind. 55 Ltr. / kW Kesselleistung) betrieben werden, über den Sie bei entsprechender Auslegung auch Warmwasser bereitstellen können. Durch die Anbindung einer thermischen Solaranlage können vor allem in den Sommermonaten die Kosten für die Brauchwassererwärmung deutlich gesenkt werden.

Ausstattung:

• Holzvergaser aus hochwertigem 6 mm Kesselstahl
• Integrierte ACD04-Regelung und Anzündautomatik
• Wärmedämmung aus Mineralwollisolierung
• kompakter, robuster Kesselaufbau
• großer Füllraum für lange Heizintervalle
• keramische Brennkammer
• einfache Bedienung, geringer Reinigungsaufwand
• integrierter Sicherheitswärmetauscher für thermische Ablaufsicherung
• Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
• optimales Abbrandverhalten durch V-förmige Füllraumgeometrie
  nun dadurch Vermeidung von Hohlbrand
• serienmäßig mit stromsparenden Saugzuggebläse ausgestattet
• Saugzuggebläse und Primärluft über Rauchgas- u. Kesselthermostat geregelt
• empfohlene Puffergröße 2.550 Liter.

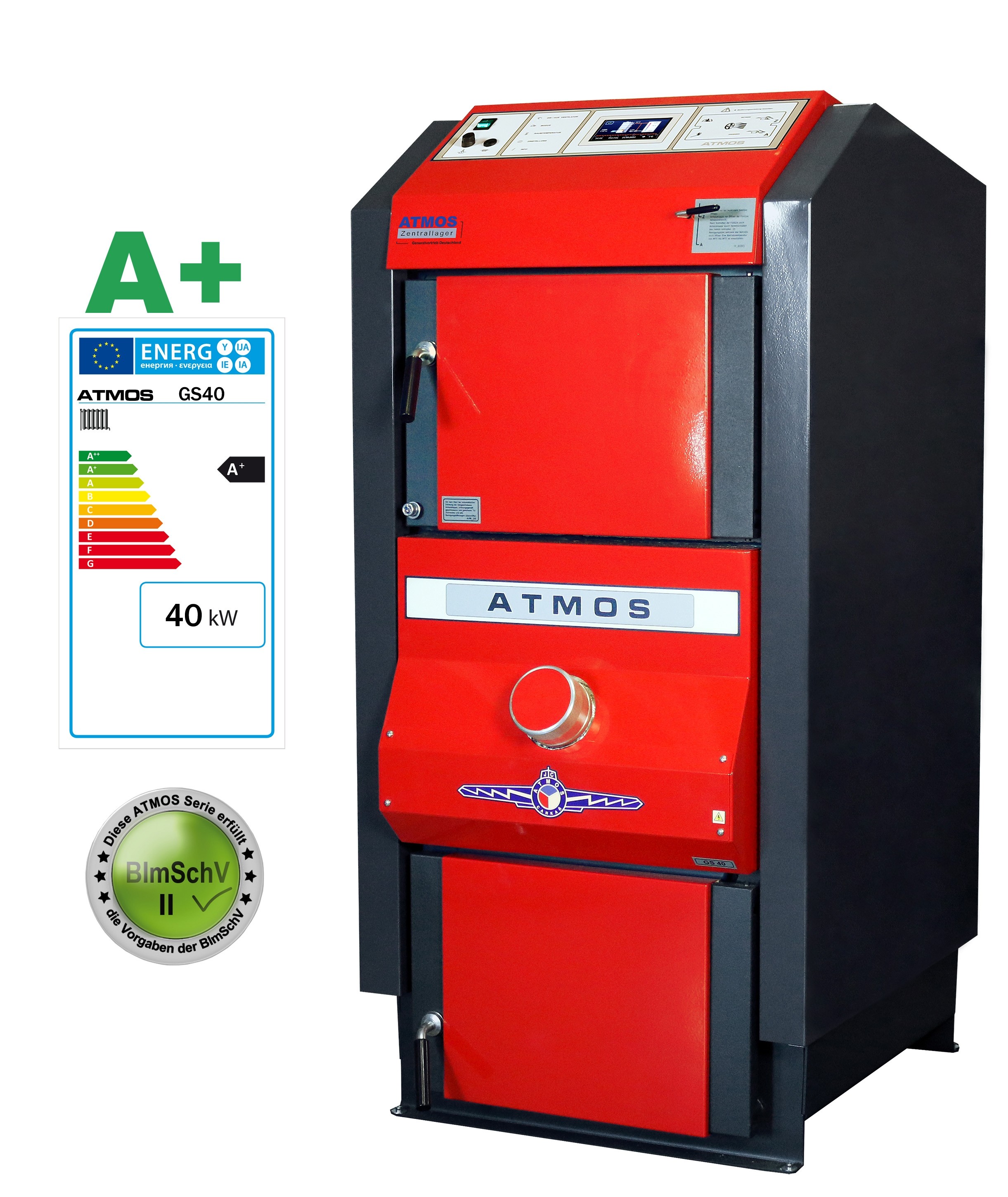

• erfüllt BImSchV II

Lieferumfang:

• 1 x ATMOS Holzvergaser GS40 mit ACD04 und Anzündautomatik
• 1 x Saugzuggebläse
• 1 x Reinigungszubehör komplett
• 1 x Honeywell Feuerzugsregler FR124
• 1 x Aschelade
• 1 x KFE Ventil



Bei gleichzeitigem Kauf eines Laddomat 21 erhöht sich die Garantie auf den Kesselkörper von 2 auf 5 Jahre!*



WICHTIG:

Wir empfehlen das jeder ATMOS Kessel von einem Fachmann in Betrieb genommen wird. Buchen Sie dazu den ATMOS Kesseleinstell- und Inbetriebnahmeservice.



 *Die Garantiezeit auf den Kesselkörper erhöht sich auf 7 Jahre, wenn die Voraussetzungen vom ATMOS-Zentrallager erfüllt sind.

Hersteller:

Jaroslav Cankař a syn ATMOS, Velenského 487, 294 21 Bělá pod Bezdězem, Česká Republika, atmos@atmos.eu
