ATMOS Holzvergaser DC 18 GSE mit Anzündautomatik und integrierter ACD04 Regelung

Dieser ATMOS Holzvergaser DC18GSE enthält nicht nur eine integrierte ACD04-Regelung, sondern auch eine automatische Zündung.
Die ACD04-Regelung ist eine leicht angepaßte Version der ACD03-Regelung.

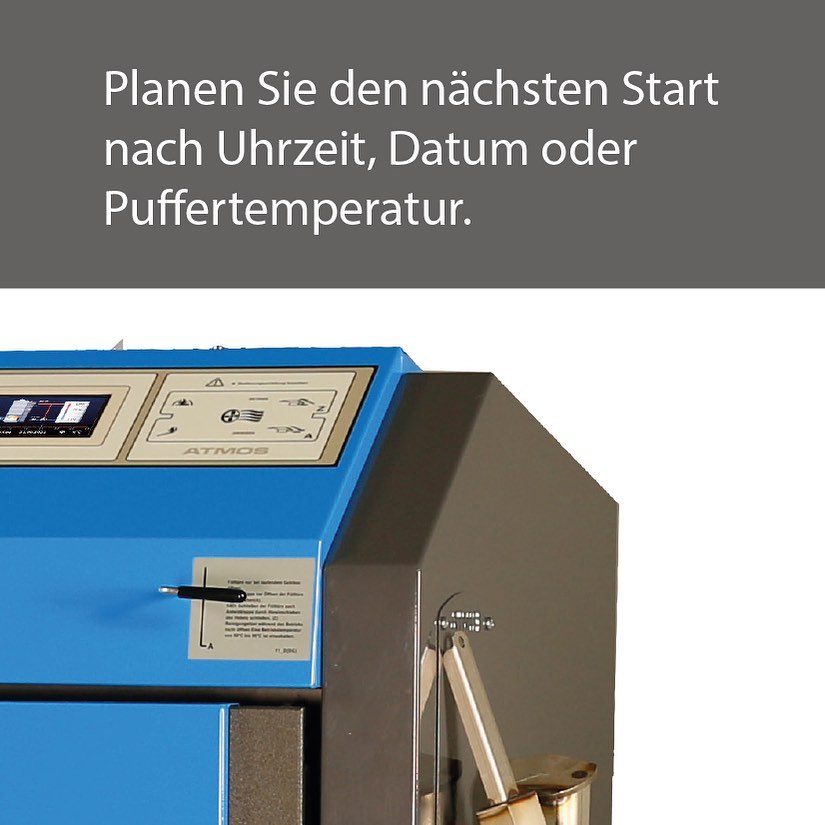

Der Kessel verfügt über einen von vorne zugänglichen Füllschieber,welcher vom Anlagenbetreiber in der Vorbereitung mit etwas Pellets befüllt werden muss. Diese Pellets werden mittels einer 500 Watt Glühspirale (wie beim ATMOS Pelletbrenner) zum Brennen gebracht, wodurch sich das Brennholz im Füllraum entzündet. Die Ansteuerung der automatischen Zündung erfolgt über die im Kessel intergierte ACD04-Regelung. In einem speziellen Menüpunkt lassen sich Startzeiten und sowie Starttage definieren. Wir haben hier ein kurzes Video für Sie vorbereitet.

Was kann die ACD04 regeln?

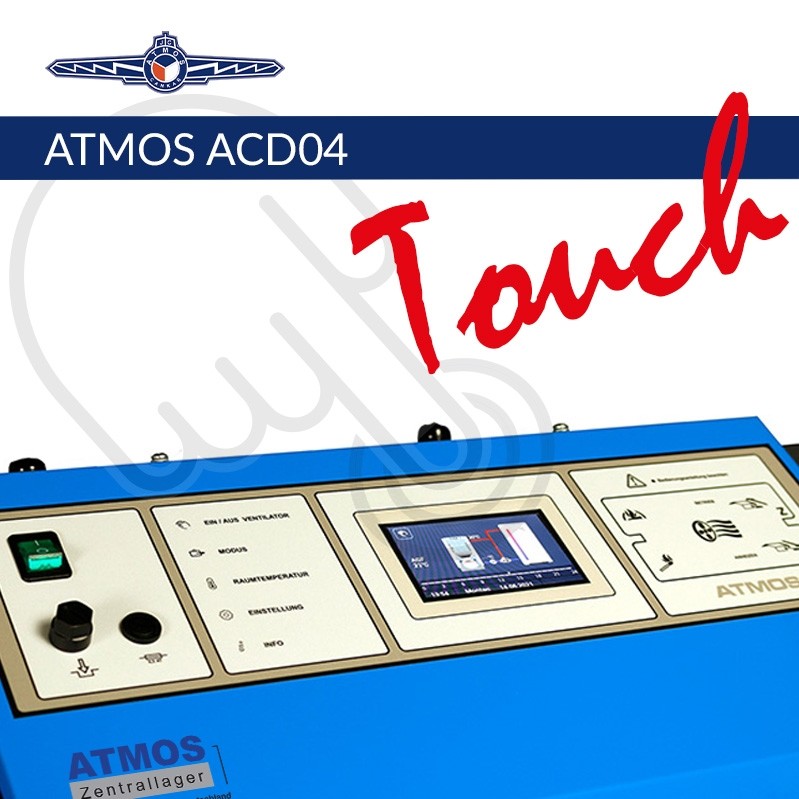

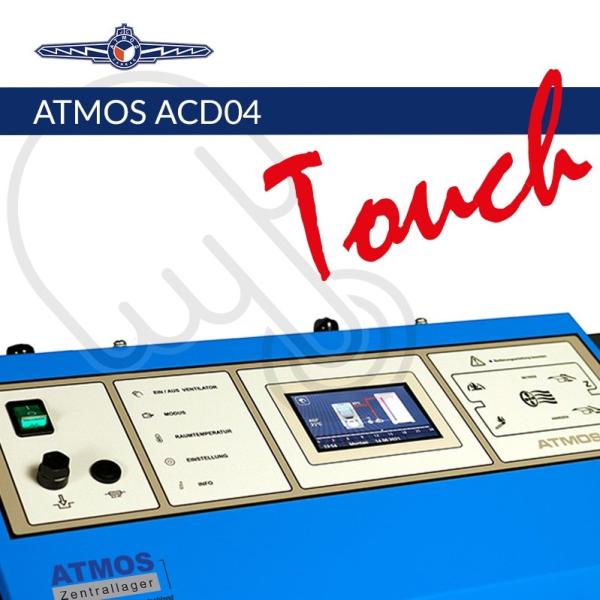

Alle Funktionen der Thermostate, Drehregler und Thermometer werden von der ACD04 Regelung übernommen. Kesselparameter, drei gemischte Heizkreise, externe Warmwasservorbereitung und die Steuerung einer Solaranlage können von der intuitiven Bedienoberfläche vorgenommen werden. Die grafische Anzeige liefert Informationen zum Betriebszustand des Kessels und des ganzen Heizzustandes. Die Displaydiagonale beträgt 11 cm.
Mit insgesamt 13 Schaltausgänge ist es möglich:

• bis zu 3 gemischte Heizkreise
• die externe Warmwasserbereitung
• 1 Solarkreis
• die Kesselrücklaufanhebung
• die gesamte Kesselsteuerung mit Lüfter, Pumpe, Brennerkontakt zu steuern

Je nach Anlagenkonstellation ist die Kombiniermöglichkeit begrenzt. Beispielsweise werden für 1 gemischten Heizkreis 3 Schaltausgänge benötigt (Mischer auf – Mischer zu – Pumpe). D. h. für 3 Heizkreise werden insgesamt 9 Schaltausgänge belegt. Ein kleines Manko hat die Darstellung der Regelung bei den Pufferspeichern, da immer nur 1 Puffer angezeigt wird, auch wenn mehrere angeschlossen sind. Insgesamt können bis zu 3 Pufferfühler angeschlossen werden, deren Temperaturen sich im Untermenü abfragen lassen.

ATMOS plant über ein separates Gateway eine Onlineanbindung nachträglich zu ermöglichen, jedoch ist dies aktuell noch nicht möglich. Die Regelung besitzt eine Micro SD Karte auf der alle Einstellwerte gespeichert werden.

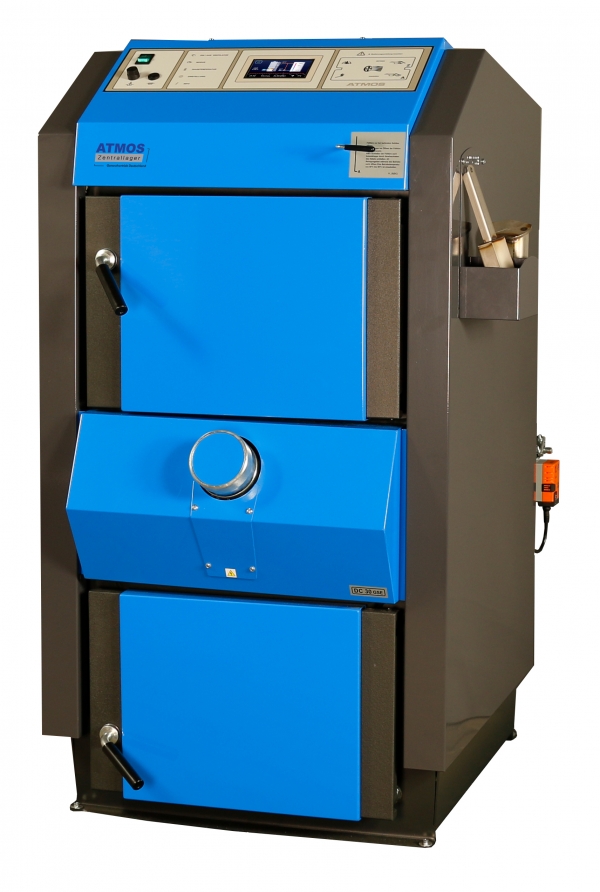

Der ATMOS DC18GSE ist beeindruckende 1.281 mm hoch, 680 mm breit und 820 mm tief. Sein Füllvolumen beträgt 85 Liter und fasst Scheitholz mit max. 38 cm Länge. Die ATMOS GSE Holzvergaser sind die von ATMOS in Deutschland am meisten verkauften Heizkessel. Durch den hohen Wirkungsgrad und hervorragende Emissionswerte sind alle Kessel dieser Serie mit dem OekoTube Partikelabscheider staatlich bezuschusst. Dadurch sind sie nicht nur sehr effektiv, sondern auch sehr preiswert!

ATMOS ist ein familiengeführter Betrieb mit über 80 Jahre Erfahrung in der Vergasertechnik. Dadurch sind sie in der Lage Holzvergaser so zu konstruieren, dass die Anforderungen für die KfW Förderung / KfW an Wirkungsgrad und Emissionswerte auch ohne teure Elektronik erreicht werden. Damit der Kessel den maximalen Feinstaubanteil von 2,5 mg/m³ für den Zusatzbonus von 2.500 € bei der KfW Förderung nicht überschreitet, ist der OekoTube Partikelabscheider für die Förderung notwendig. Der Partikelabscheider wird am Rauchrohr zwischen Kessel und Schornstein montiert.
Die GSE Serie ist speziell für den deutschen Markt entwickelt worden.

Der Aufbau dieser Holzvergaser ist eine Weiterentwicklung der früheren GS Serie. Somit ist bei beiden Serien bereits der Füllraum keramisch ausgekleidet. Diese von ATMOS patentierte Schutzkeramik hat eine V-förmige Geometrie, was ein optimales Nachrutschen des Brenngutes ermöglicht und somit ein vollständiges Ausbrennen garantiert. Auch die Brennkammern der ATMOS GSE Serie sind vollständig durch Keramik geschützt. Somit wird eine lange Lebensdauer der ATMOS GSE Holzvergaser ermöglicht.

Die Holzvergaser der ATMOS GSE Serie sind zusätzlich mit einem separaten Rauchgasthermostaten ausgestattet. Dieser kontrolliert permanent die Abgastemperatur. Sollte diese einen maximalen Wert von 200°C überschreiten, gibt der Rauchgasthermostat einen Impuls und automatisch wird Verbrennungsluft reduziert. Dadurch wird ein Überschreiten der Abgastemperatur vermieden und der hohe Wirkungsgrad der ATMOS GSE Kessel sichergestellt.

Der Kessel sollte immer in Verbindung mit einem Pufferspeicher betrieben werden, über den Sie bei entsprechender Auslegung auch Warmwasser bereitstellen können. Durch die Anbindung einer thermische Solaranlage können vor allem in den Sommermonaten die Kosten für die Brauchwassererwärmung deutlich gesenkt werden.

Auf der Seite Holz- und Pelletheizung haben wir für Sie noch mehr wichtige Informationen zum Heizen mit Holz zusammengestellt, um Ihnen zu helfen, die für Ihre Situation am besten geeignete Heizung auszuwählen.

Ausstattung:

• ATMOS Holzvergaser serienmäßig mit stromsparenden Saugzuggebläse
• integrierte ACD04-Regelung und Anzündautomatik
• GSE Kessel standardmäßig mit Pufferladereglung ausgestattet
• Belimo Stellmotor zur Begrenzung der Abgastemperatur für hohen Wirkungsgrad
• Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
• separate Einstellung der Primär- und Sekundärluft – Saugzuggebläse und Primärluft
• Wärmedämmung aus Mineralwollisolierung
• empfohlene Puffergröße 1.100 Liter
• geprüft vom TÜV Süddeutschland EN303-5 CE0036
• BAFA / KfW gefördert, mit oder ohne OekoTube Partikelabscheider

Lieferumfang:

• 1 x ATMOS Holzvergaser DC18GSE mit ACD04 und Anzündautomatik
• 1 x Saugzuggebläse
• 1 x Reinigungszubehör komplett
• 1 x Honeywell Feuerzugsregler FR124
• 1 x Aschelade
• 1 x KFE Ventil

Bei gleichzeitigem Kauf eines Laddomat 21 erhöht sich die Garantie auf den Kesselkörper von 2 auf 5 Jahre!*

WICHTIG:

 *Die Garantiezeit auf den Kesselkörper erhöht sich auf 7 Jahre, wenn die Voraussetzungen vom ATMOS-Zentrallager erfüllt sind.
